TECHNIVOLT 1100 Bedienungsanleitung
Ladestation fuer das laden von elektrofahrzeuge
Verwandte Anleitungen für TECHNIVOLT 1100
Inhaltszusammenfassung für TECHNIVOLT 1100

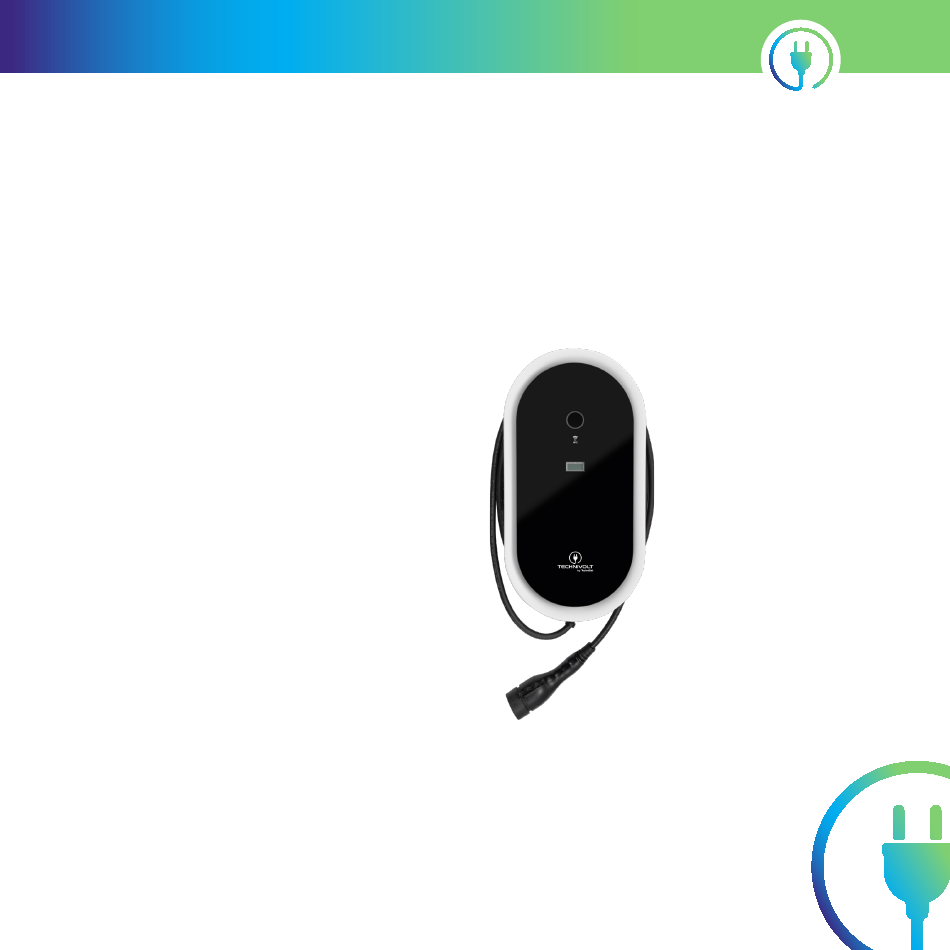

- Seite 1 TECHNIVOLT Bedienungs- anleitung TECHNIVOLT 1100 1100 SMART 2200 SMART Ladestation für das Laden von Elektrofahrzeugen...
-
Seite 2: Inhaltsverzeichnis
RFID-Lesegerät und Helligkeitssensor ....14 TechniSat Digital GmbH Energiezähler MID ............14 Julius-Saxler-Str. 3 D-54550 Daun Ladevorgang ............15 Autostart-Lademodus ..........15 TechniVolt ist eine eingetragene Marke der: Autorisierter-Lademodus ..........16 Ladevorgang stoppen ..........17 TechniVolt GmbH Julius-Saxler-Str. 3 Einstellungen an der Ladestation ....18 D-54550 Daun Zugriff via WLAN Hotspot .........18... -
Seite 3: Ce-Kennzeichnung Und Konformitätserklärung
CE-Kennzeichnung und Konformitätserklärung CE-Kennzeichnung und Konformitätserklärung Die TECHNIVOLT Ladestation trägt das CE-Zeichen. Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNIVOLT 1100, TECHNIVOLT 1100 SMART und TECHNIVOLT 2200 SMART der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: TECHNIVOLT 1100: http://konf.tsat.de/?ID=23268... -
Seite 4: Einleitung
TECHNIVOLT 1100 TECHNIVOLT 1100 SMART TECHNIVOLT 2200 SMART und wendet sich an die Personen die eine TECHNIVOLT Lade- station benutzen wollen. Im folgenden wird erklärt wie die Ladestation an das Elektrofahr- zeug angeschlossen wird um dieses aufzuladen. Diese Anleitung ist Teil des Produktes und muss über seine gesamte Lebensdauer aufbewahrt werden. -
Seite 5: Verwendete Symbole In Dieser Anleitung
Einleitung Verwendete Symbole in dieser Anleitung Symbol Bedeutung Allgemeines Warnsymbol Warnt vor einer elektrischen Gefährdung Kennzeichnet Tipps und Empfehlungen Aufzählungszeichen/Listeneintrag • Eine Bedingung ist erfüllt. Handlungsschritt 1, 2, 3...n Handlungsschritte mit fester Reihenfolge Ergebnis eines Handlungsschrittes Verwendete Symbole auf dem Gerät An der Ladestation sind Sicherheitshinweise aufgebracht und müssen beachtet werden. -
Seite 6: Warnhinweise In Dieser Anleitung
Einleitung Warnhinweise in dieser Anleitung In dieser Anleitung werden folgende Warnhinweise verwendet und müssen beachtet werden. Warnhinweise vermeiden lebens- gefährliche oder tödliche Verletzungen. Beachten Sie alle Hin- weise und befolgen Sie alle Anweisungen. G E FA H R Kennzeichnet eine gefährliche Situation mit hohem Risiko, die zum Tod oder zu schweren Verletzung führt, wenn sie nicht ver- mieden wird. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise G E FA H R Lebensgefahr durch elektrischen Strom Bei Berührung mit stromführenden Teilen besteht unmittelbare Lebensgefahr durch Stromschlag. h Zu ihrem Schutz lesen Sie bitte die Sicherheitsinformationen vor der Benutzung der Ladestation sorgfältig durch. h Befolgen Sie alle Sicherheitshinweise. h Das Nichtbeachtung der Sicherheitshinweise kann den Tod oder eine schwere Verletzungen zur Folge haben. - Seite 8 Sicherheitshinweise • Der Umgebungstemperaturbereich muss zwischen –25 °C und +50 °C liegen ohne direkte Sonneneinstrahlung und einer relativen Luftfeuchtigkeit zwischen 5% und 95%. Verwenden Sie die Lade- station nur innerhalb dieser Betriebsbedingungen. • Setzen Sie die Ladestation keinem direkten Strahlwasser aus wie z.B.
-
Seite 9: Sicherheitshinweise Für Personen Mit Herzschrittmacher
Sicherheitshinweise • Bei Reparatur der Ladestation dürfen nur die vom Hersteller frei- gegeben Systemteile verwendet werden. • Vom Hersteller angebrachte Schilder und Kennzeichnungen dürfen nicht verändert, entfernt oder unkenntlich gemacht werden. • Es ist verboten Änderungen am Gehäuse, am Ladekabel oder der internen Schaltung vorzunehmen. -
Seite 10: Identifikation Der Produktvariante
Identifikation der Produktvariante Identifikation der Produktvariante Die Ladestation TECHNIVOLT ist in verschiedenen Varianten er- hältlich, die sich elektrisch unterscheiden und mit unterschied- lichen Funktionen ausgestattet sind. Variante TECHNIVOLT TECHNIVOLT TECHNIVOLT Modellbezeichnung 1100 1100 SMART 2200 SMART Artikel-Nr. 0000/6300 0000/6301 0000/6302... -
Seite 11: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Bedienelemente und Anschlüsse ❶ Geräteübersicht ❷ Leuchtring, LED-Statusanzeige ❸ RFID-Lesegerät und Helligkeitssensor ❶ ❶ ❹ Energiezähler MID (nur SMART) ❷ ❷ ❺ Frontglasscheibe ❸ ❸ ❻ Ladekabel ❼ Ladestecker Typ 2 ❽ Typenschild ❾ Eingang Netzzuleitung, M32 ❹... -
Seite 12: Led-Statusanzeige
Bedienelemente und Anschlüsse LED-Statusanzeige Die TECHNIVOLT Ladestation ist mit einer mehrfarbigen, animierten LED-Anzeige ausgestattet, welche Sie über den Zu- stand der Ladestation informiert. Die Bedeutung der Leucht- zustände ist in diesem Kapitel beschrieben. Status der LED Status der Ladestation Konstantes Ladestation ist zum Laden bereit. - Seite 13 Bedienelemente und Anschlüsse Status der LED Status der Ladestation Drehend Grün Ladevorgang läuft. Blinkt im 2 Ladevorgang ist beendet Sekundentakt Grün Drehend Gelb Der Ladestrom wurde während des Ladevor- gangs runter geregelt, z.B. Aufgrund von Über- temperatur der Ladestation. Konstantes Rot Fehlerbedingung h Siehe Fehlereintrag unter Dashboard/Systemstatus >...
-
Seite 14: Rfid-Lesegerät Und Helligkeitssensor
Energiezähler MID Ladestationen TECHNIVOLT 1100 SMART TECHNIVOLT 2200 SMART sind mit einem Energiezähler aus- gestattet. Der Energiezähler zeigt in seinem Display den Gesamt- verbrauch an der Ladestation in kWh an. Eine Übersicht der einzelnen Ladevorgänge können Sie mittels Webbrowser aus der Ladestation als CSV-Datei exportieren. -
Seite 15: Ladevorgang
Ladevorgang Ladevorgang Die TECHNIVOLT Ladestation arbeitet standardmäßig im Auto- start Lademodus. Autostart-Lademodus Der Autostart-Lademodus funktioniert ohne RFID-Karte. Das Laden erfolgt sofort ohne Autorisierung. Die Ladestation ist zum Laden bereit wenn die LED-Statusanzeige konstant b l a u b l a u leuchtet. -
Seite 16: Autorisierter-Lademodus
Ladevorgang Autorisierter-Lademodus Im autorisierten Lademodus schalten Sie die Ladestation mit einer Benutzer-RFID-Karte frei um den Ladevorgang zu starten. Hierfür muss eine Benutzer-RFID-Karte an der Ladestation registriert sein (siehe „Benutzer-RFID-Karte registrieren“ auf Seite 21) und das autorisierte Laden aktiviert sein (siehe „Autorisiertes Laden aktivieren“... -
Seite 17: Ladevorgang Stoppen
Ladevorgang Die LED-Statusanzeige leuchtet g r ü n g r ü n Das Fahrzeug und Ladestation kommunizieren miteinander. Die LED-Statusanzeige leuchtet d r e h e n d g r ü n d r e h e n d g r ü n Der Ladevorgang läuft und das Fahrzeug wird geladen. -
Seite 18: Einstellungen An Der Ladestation
Zugriff via WLAN Hotspot 1. Zu WLAN-Einstellungen Ihres mobilen Geräts oder PCs wechseln. Die Ladestation erscheint unter dem Netzwerknamen (SSID) TechniVolt [Seriennummer]. Die Seriennummer entnehmen Sie bitte vom Typenschild. 2. Netzwerknamen TechniVolt [Seriennummer] wählen. Die Verbindung zwischen der Ladestation und dem mobilen Gerät oder Windows-PC wird hergestellt. - Seite 19 Geben Sie den Benutzername und das Passwort im LOGIN- Fenster ein und bestätigen Sie mit Klick auf Anmelden. Sie gelangen zur Konfigurationsoberfläche - Hauptmenü und Dashboard werden angezeigt. Im Dashboard werden Ihnen aktuelle Informationen zur TECHNIVOLT Ladestation angezeigt. ❶ ❶ ❶ Hauptmenü (Linke-Menüleiste) 2238001000100 - 20212121...
-
Seite 20: Ladevorgänge Exportieren
CSV-Dateityp können einem Tabellen- verabeitungsprogramm wie Excel oder LibreOffice Calc öffnen. Mit der Datei erhalten Sie eine Übersicht der Ladevorgänge und geladenen Energie Energy [Wh] (nur TECHNIVOLT SMART mit MID). Session Number Start Date Start Time Duration Energy [Wh] RFID-Tag 1 03.11.2021... -
Seite 21: Benutzer-Rfid-Karte Registrieren
Einstellungen an der Ladestation Benutzer-RFID-Karte registrieren Für den autorisierten Lademodus wird eine Benutzer-RFID-Karte benötigt um den Ladevorgang zu starten. Lesen Sie nachfolgend wie Sie Benutzer-RFID-Karten an der Ladestation registrieren. ; Sie haben Zugriff auf die Konfigurationsoberfläche und be- finden sich im Dashboard. 1. -
Seite 22: Autorisiertes Laden Aktivieren
Einstellungen an der Ladestation Autorisiertes Laden aktivieren Um autorisiertes Laden zu verwenden, muss die Autorisierung aktiviert sein. ; Sie haben Zugriff auf die Konfigurationsoberfläche und be- finden sich im Dashboard 1. Klicken Sie im Hauptmenü (Linke-Menüleiste) auf "AUTORISIERUNG". Die Menüoberfläche AUTORISIERUNG öffnet sich. Unter "Kostenloses Laden"... -
Seite 23: Fehler Und Fehlerbedingungen
Fehler und Fehlerbedingungen Fehler und Fehlerbedingungen Die TECHNIVOLT Ladestation besitzt interne Schutzeinrichtungen und Funktionsüberwachungen. Werden von der Schutzein- richtungen Unstimmigkeiten oder Fehler erkannt, wird dieses Signalisiert und das Laden verhindert. Status der LED Status der Ladestation Drehend Gelb Der Ladestrom wurde während des Ladevor- gangs runter geregelt, z.B. -
Seite 24: Stilllegen Und Erneute Inbetriebnahme Der Ladestation
Stilllegen und erneute Inbetriebnahme der Ladestation Stilllegen und erneute Inbetriebnahme der Ladestation Die Ladestation besitzt keinen eigenen Netzschalter. Bei Bedarf kann die Ladestation vorübergehend oder dauerhaft außer Betrieb genommen werden. Führen Sie folgende Schritte aus: 1. Schalten Sie den vorgeschalteten Leitungsschutzschalter aus. 2. -
Seite 25: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Die TECHNIVOLT Ladestation benötigt keine periodische Wartung. Bei Verschmutzung können Sie die Ladestation mit einem weichen, nur nebelfeuchten Tuch abreiben. Verwenden Sie keine lösungsmittelhaltigen, aggressiven oder scheuernden Reinigungsmittel. Verwenden Sie keine scheuernden Tücher. Ein Mikrofasertuch wird empfohlen. -
Seite 26: Entsorgung
Entsorgung Entsorgung Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. - Seite 27 2238001000100 - 20212121...
