EXPLORER NEXT PRO

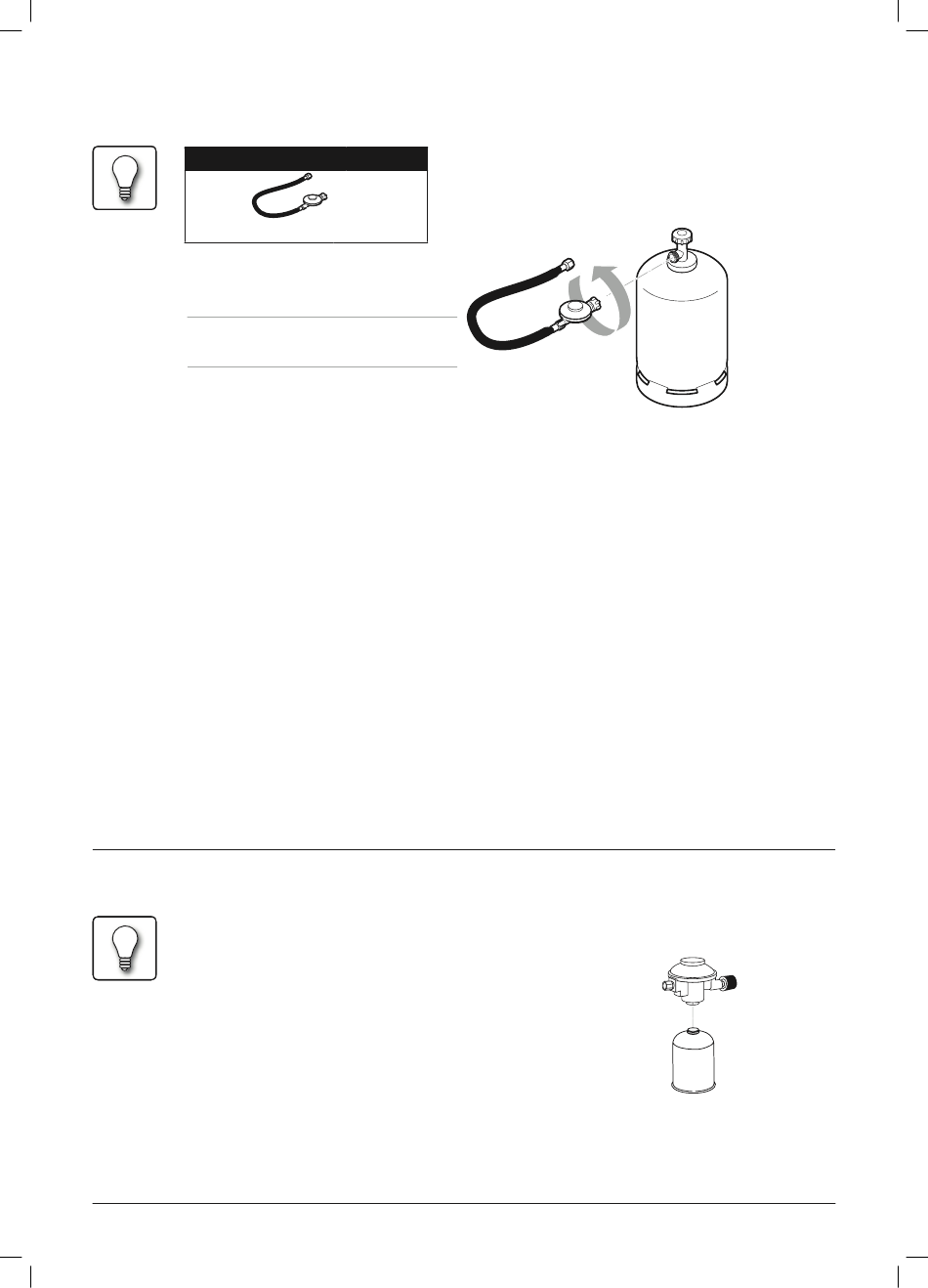

MONTAGEABLAUF
Nr.
Abbildung
11
Überwurfmuttern
des Schlauches (EN 16436-2)
Druckregler DIN EN 16129, Typ 694
1. Schrauben Sie die Überwurfmutter des Schlauches
auf die Verschraubung am Druckregler und ziehen
Sie die Verbindung mit einem Schraubenschlüssel
fest an.
2. Schrauben Sie die Überwurfmutter am Druckregler
auf die Verschraubung an der Gasflasche. Ziehen
Sie die Überwurfmutter mit der Hand fest an.
Benutzen Sie kein Werkzeug, damit die Dichtung
nicht beschädigt wird.
3. Stellen Sie die Gasflasche neben den Gasgrill.
4. Drehen Sie die Schutzkappe von der Verschraubung
am Gasgrill ab. Schrauben Sie die Überwurfmutter
5 kg Gasflasche
Höhe:
ca. 47,0 cm
Durchmesser: ca. 23,5 cm
(nicht im Lieferumfang)
OPTIONAL GASKARTUSCHE ANSCHLIESSEN
Die Überwurfmuttern haben Linksgewinde.
1. Schrauben Sie die Überwurfmutter des Schlauches
auf die Verschraubung am Druckregler und ziehen
Sie die Verbindung mit einem Schraubenschlüssel
fest an.
2. Schrauben Sie den Druckregler auf die Gaskartusche
und ziehen Sie ihn mit der Hand an.
Menge
1
am Schlauchende auf die Verschraubung am
Gasgrill. Drehen Sie die Überwurfmutter mit einem
Schraubenschlüssel fest an. Hierbei ist auf jeden
Fall mit einem zweiten Schraubenschlüssel an den
dafür vorgesehenen Schlüsselflächen des Gerätes
gegenzuhalten.
5. Sprühen Sie alle Dichtstellen mit handelsüb
lichem Lecksuchspray ein oder pinseln Sie sie mit
Seifenwasser (Verhältnis 1 Teil Seife/3 Teile Wasser)
ein. Drehen Sie das Ventil der Gasflasche auf. An
undichten Stellen zeigen sich Blasen. Drehen Sie
das Ventil der Gasflasche wieder zu.
8 kg Gasflasche
Höhe:
ca. 46,0 cm
Durchmesser: ca. 30,0 cm
(nicht im Lieferumfang)
13
Art.-Nr.: 2102
11 kg Gasflasche
Höhe:
ca. 59,0 cm
Durchmesser: ca. 30,0 cm
(nicht im Lieferumfang)
Druckregler DIN EN 16129 Typ
794 für den Anschluss an die
Schraubkartusche.
Schraubkartusche ca. 450 g
7/16'' Schraubgewinde
(nicht im Lieferumfang)
Vers.-Nr.: 220428
