COLLEGAMENTI VIA CAVO

Pannello solare
(1) Collegare i componenti al regolatore carica nell'ordine indicato sopra, prestando partico-
lare attenzione al polo "+" e al polo "-". Non inserire il fusibile o il ruttore durante l'installazio-
ne. Quando l'impianto è spento, viene mantenuta la sequenza (vedere Figura 2).
(2) Dopo aver acceso il regolatore, controllare che il display LCD sia acceso. In caso contra-
rio, fare riferimento al capitolo sulla risoluzione dei problemi a pagina 9. Collegare sempre la
batteria per prima in modo tale che il regolatore possa rilevare la tensione del sistema.
(3) Il fusibile della batteria deve essere installato il più vicino possibile alla batteria. La di-
stanza raccomandata è di 150 mm.
(4) Il regolatore di questa serie è un regolatore a terra positivo. Qualsiasi collegamento posi-
tivo dal solare, dal carico o dalla batteria può essere messo a terra se necessario.
AVVERTENZA:
Collegare l'inverter o un altro carico con un'elevata corrente di avviamento alla batteria e
non al regolatore quando necessario.
Fusibile

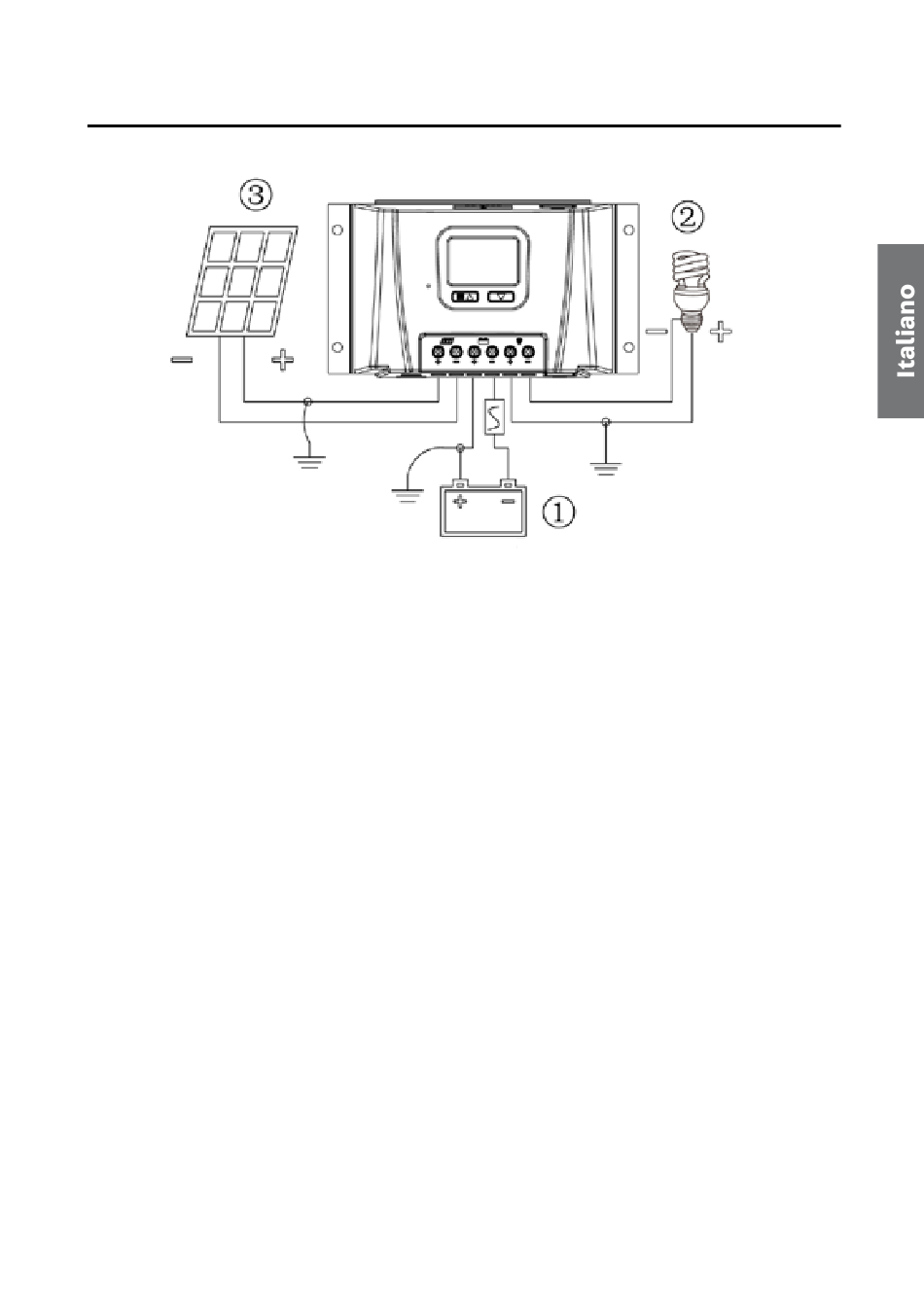

Batteria Figura 2 Diagramma dei collegamenti
- 77 -
Carica a corrente
continua
