RACCORDEMENTS DE CÂBLES
Panneaux solaires
(1) Raccordez les composants au régulateur de charge dans l'ordre indiqué ci-dessus, en fai-
sant particulièrement attention au « + » et au « - ». Veuillez ne pas mettre sous tension le fu-
sible ni enclencher le disjoncteur pendant l'installation. Lors de l'arrêt de l'installation, l'ordre
est conservé (voir illustration 2).
(2) Après avoir allumé le régulateur, vérifiez que l'écran LCD est allumé. Dans le cas contraire,
veuillez consulter le chapitre Dépannage à la page 9. Raccordez toujours la batterie en pre-
mier pour que le régulateur puisse détecter la tension du système.
(3) Le fusible de la batterie doit être installé le plus près possible de la batterie. La distance
recommandée est de 150 mm.
(4) Le régulateur de cette série est un régulateur de terre positif. Chaque connexion positive
du solaire, de la charge ou de la batterie peut être mise à la terre si nécessaire.
REMARQUE :
Veuillez connecter l'onduleur ou une autre charge avec un courant de démarrage élevé à la
batterie et non au régulateur si l'onduleur ou une autre charge est nécessaire.
Fusible
Batterie

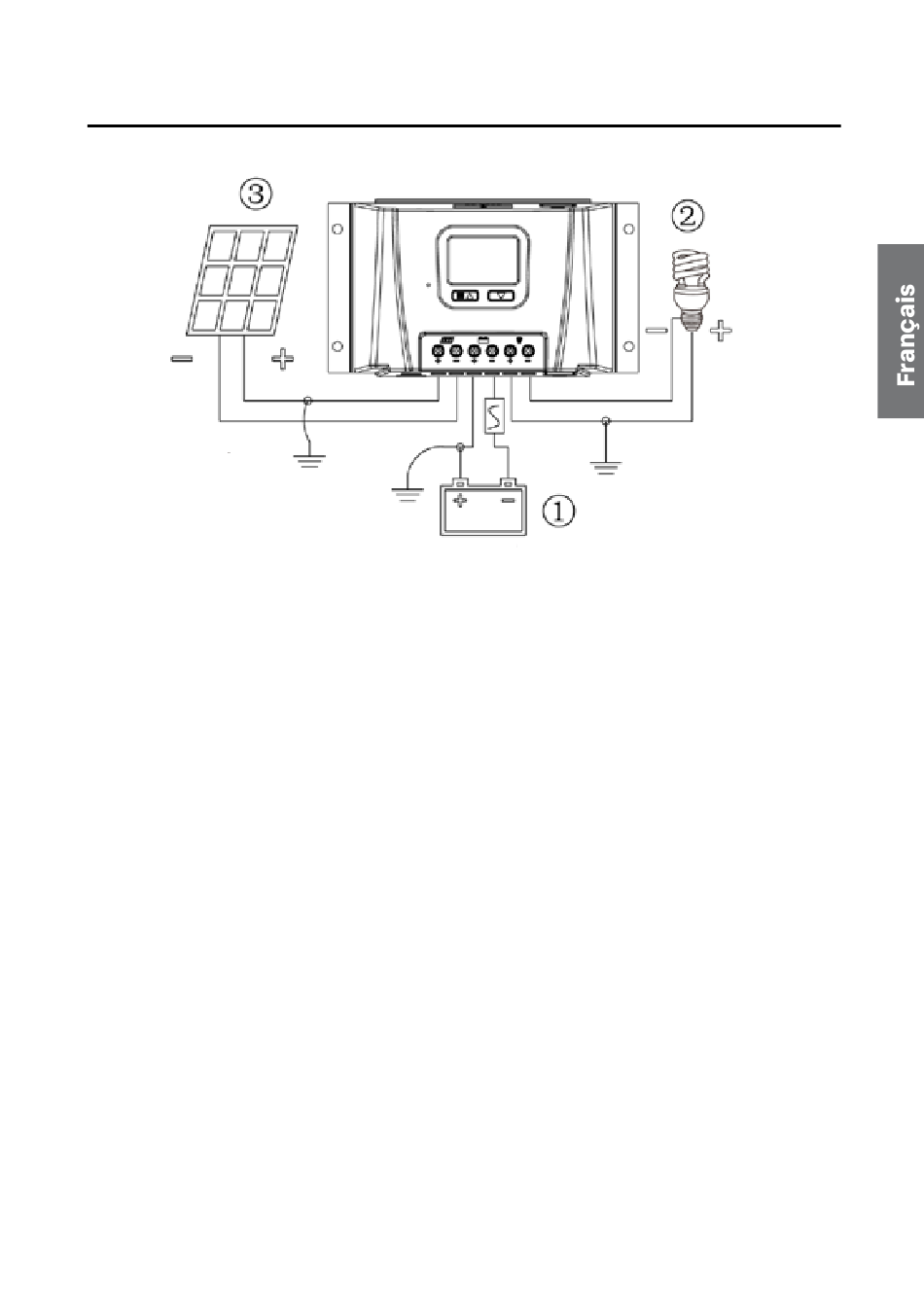

Figure 2 Schéma de raccordement
- 41 -
Charge en courant
