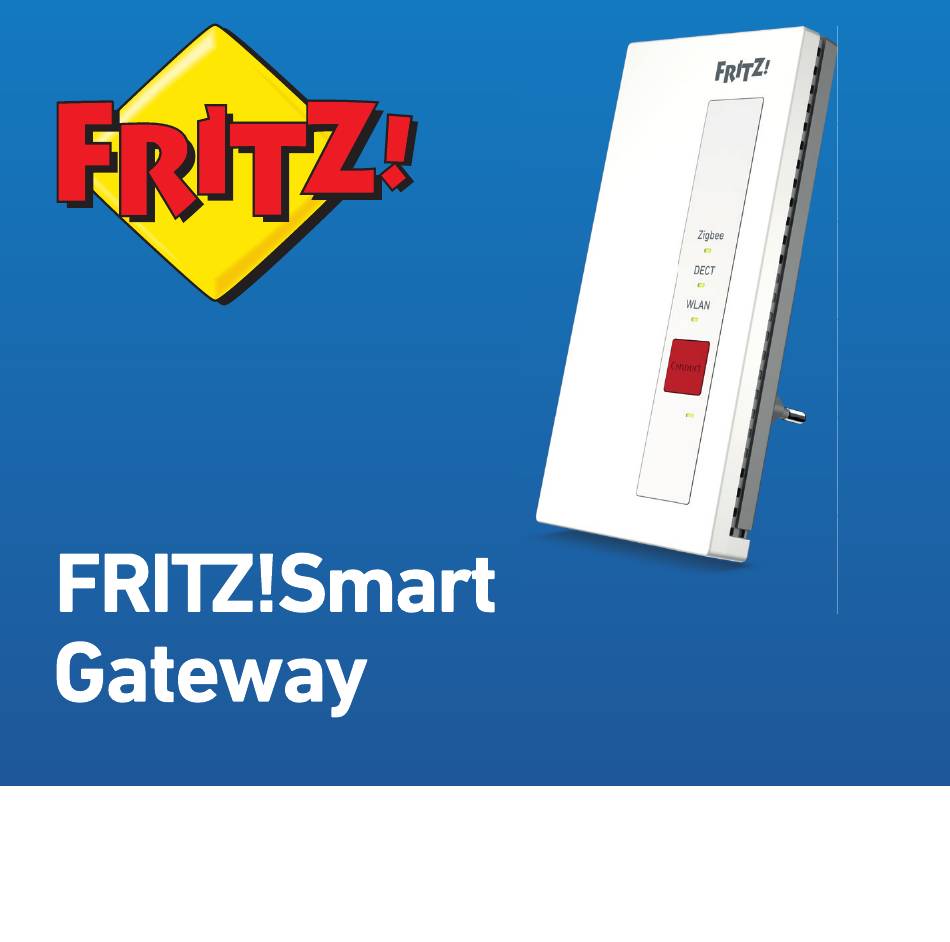

- Seite 1 Kurzanleitung...
- Seite 3 Das FRITZ!Smart Gateway erweitert Ihr FRITZ!Box-Smart-Home für Zigbee- Geräte und erhöht die Anzahl nutzbarer DECT-ULE-Geräte. Das FRITZ!Smart Gateway kann per WLAN (2,4 GHz-Band) oder per Gigabit-LAN mit einer FRITZ!Box verbunden werden. Neue Zigbee- und DECT-ULE-Geräte lassen sich per Tastendruck mit dem FRITZ!Smart Gateway verbinden. Zigbee- Geräte, die bereits mit anderen Basisstationen verbunden sind, können Sie mit...
-
Seite 4: Sicherheit
Sicherheit ˊ Betreiben Sie das FRITZ!Smart Gateway an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung und sorgen Sie für ausreichende Be- lüftung. ˊ Das FRITZ!Smart Gateway ist für die Verwendung in Gebäuden vorgesehen. Es dürfen keine Flüssigkeiten in das Innere eindringen. -
Seite 5: Lieferumfang
Lieferumfang Bezeichnung Abbildung 1 FRITZ!Smart Gateway 1 Schuko-Adapter (zur Stabilisierung in Steckdosen) 1 Kurzanleitung ohne Abbildung... - Seite 6 Gerätemerkmale - LEDs Connect Connect Bezeichnung Abbildung Funktion Handlung/Bedeutung Connect leuchtet Zigbee ist aktiv Connect LED Zigbee Zigbee nicht aktiv Connect leuchtet DECT ist aktiv Connect LED DECT DECT nicht aktiv leuchtet FRITZ!Box per WLAN verbunden LED WLAN FRITZ!Box ist per LAN verbunden Connect (WLAN ist ausgeschaltet) leuchtet...
-
Seite 7: Gerätemerkmale - Taste Und Buchsen
Gerätemerkmale - Taste und Buchsen Bezeichnung Abbildung Funktion Handlung/Bedeutung Verbindung 1 Sekunde lang drücken herstellen Taste Connect Connect Werkseinstellungen 15 Sekunden lang drücken laden Buchse LAN FRITZ!Box per LAN verbinden Buchse USB Geräte per USB laden... -
Seite 8: Vorbereitung
FRI !Smart Gateway afbecd1234 FRITZ!Smart-Kennwort: Serien-Nr.: H515.123.45.678.901 Input: 230V~; 50Hz; 70mA Art.-Nr.: 2000 3012 AVM GmbH, 10547 Berlin ˊ Eine WLAN-Zeitschaltung, die in der FRITZ!Box eingerichtet ist, nimmt keinen Einfl uss auf Zigbee- und DECT-ULE-Geräte am FRITZ!Smart Gateway. Die Geräte bleiben aktiv. - Seite 9 Verbindungsmöglichkeiten Sie können das FRITZ!Smart Gateway per WLAN oder per LAN-Kabel mit einer FRITZ!Box verbinden. WLAN-Verbindung zur FRITZ!Box, wenn LAN-Verbindung zur FRITZ!Box, wenn das FRITZ!Smart Gateway innerhalb der das FRITZ!Smart Gateway außerhalb der WLAN-Reichweite der FRITZ!Box eingesetzt WLAN-Reichweite der FRITZ!Box eingesetzt...
-
Seite 10: Wlan-Verbindung Einrichten
WLAN-Verbindung einrichten Connect Handlung Abbildung Stecken Sie das FRITZ!Smart Gateway in eine Steckdose in der Nähe der FRITZ!Box. Warten Sie bis die LED Connect langsam blinkt. Starten Sie den Verbindungsaufbau am FRITZ!Smart Gateway: Connect Drücken Sie die Taste Connect. Die LED Connect blinkt schnell. -
Seite 11: Lan-Verbindung Einrichten
LAN-Verbindung einrichten Handlung Abbildung Connect Schließen Sie das FRITZ!Smart Gateway mit dem LAN-Kabel an Ihre FRITZ!Box an und stecken Sie es in eine Steckdose. Sobald die LED Connect dauerhaft leuchtet, ist das FRITZ!Smart Gateway einsatzbereit. Aktivieren Sie Mesh am FRITZ!Smart Gateway: Drücken Sie die Connect Taste Connect. - Seite 12 Drehen Sie die Philips Hue LED-Lampe in eine Leuchte ein. Schalten Sie die Leuchte an. Drücken Sie die Taste Connect am FRITZ!Smart Gateway. Die Philips Hue LED-Lampe blinkt und wird angemeldet. Sobald die Verbindung hergestellt ist, leuchtet die LED Zigbee am FRITZ!Smart Gateway auf und Ihre Philips Hue LED-Lampe erscheint in der FRITZ!Box- Benutzeroberfläche.
- Seite 13 Schalten Sie die angeschaltete Lampe in kurzer Folge sechs Mal aus und an. Die IKEA Trådfri LED-Lampe blinkt auf. Drücken Sie die Taste Connect am FRITZ!Smart Gateway. Die IKEA Trådfri LED- Lampe blinkt mehrfach und wird angemledet. Sobald die Verbindung hergestellt ist leuchtet die LED Zigbee am FRITZ!Smart Gateway auf und Ihre IKEA Trådfri LED-Lampe erscheint in der FRITZ!Box-...
- Seite 14 Marken der Koninklijke Philips N.V. und der Inter IKEA Systems B.V.. Alle anderen Kennzeichen (wie Produktnamen, Logos, geschäftliche Bezeich- nungen) sind geschützt für den jeweiligen Inhaber. EU-Konformitätserklärung Hiermit erklärt AVM, dass das Gerät der Richtlinie 2014/53/EU entspricht. Den vollständigen Text der EU-Konformitätserklärung finden Sie in englischer Spra- che unter https://en.avm.de/service/declarations.
- Seite 15 Service avm.de/service Handbuch avm.de/handbuecher avm.de/support Support Download avm.de/download...
- Seite 16 © AVM GmbH, 10547 Berlin...
