Aufsatzgelenk
Socket joint
profiPLUS 50: 142.005.000
profiPLUS 70: 143.005.000
Obere Schrauben mit einer Umdrehung lösen,
Profil ausrichten und anschließend mit 24 Nm anziehen.
Untighten upper screws by one turn,
align profile and twist the screws with a tightening torque of 24 Nm.
Vor dem Ausrichten untere Schrauben mit 5 Umdrehungen lösen,
nach dem Ausrichten mit 24 Nm anziehen.
Before adjusting untighten lower screws by five turns,
twist the screws with a tightening torque of 24 Nm after alignment.
Vormontiert mit 1 Stk. Anschlagschraube (= 304°),
Winkel reduzierbar mit 2. Anschlagschraube (beiliegend).
Pre-installed with 1 pc. stop screw (= 304°),
angle reducible by 2nd stop screw (enclosed).
2 Nm
24 Nm
Bitte Montagehinweis
(Seite 4) beachten!
Please note instruction
for installation (page 4)!
max. 304°

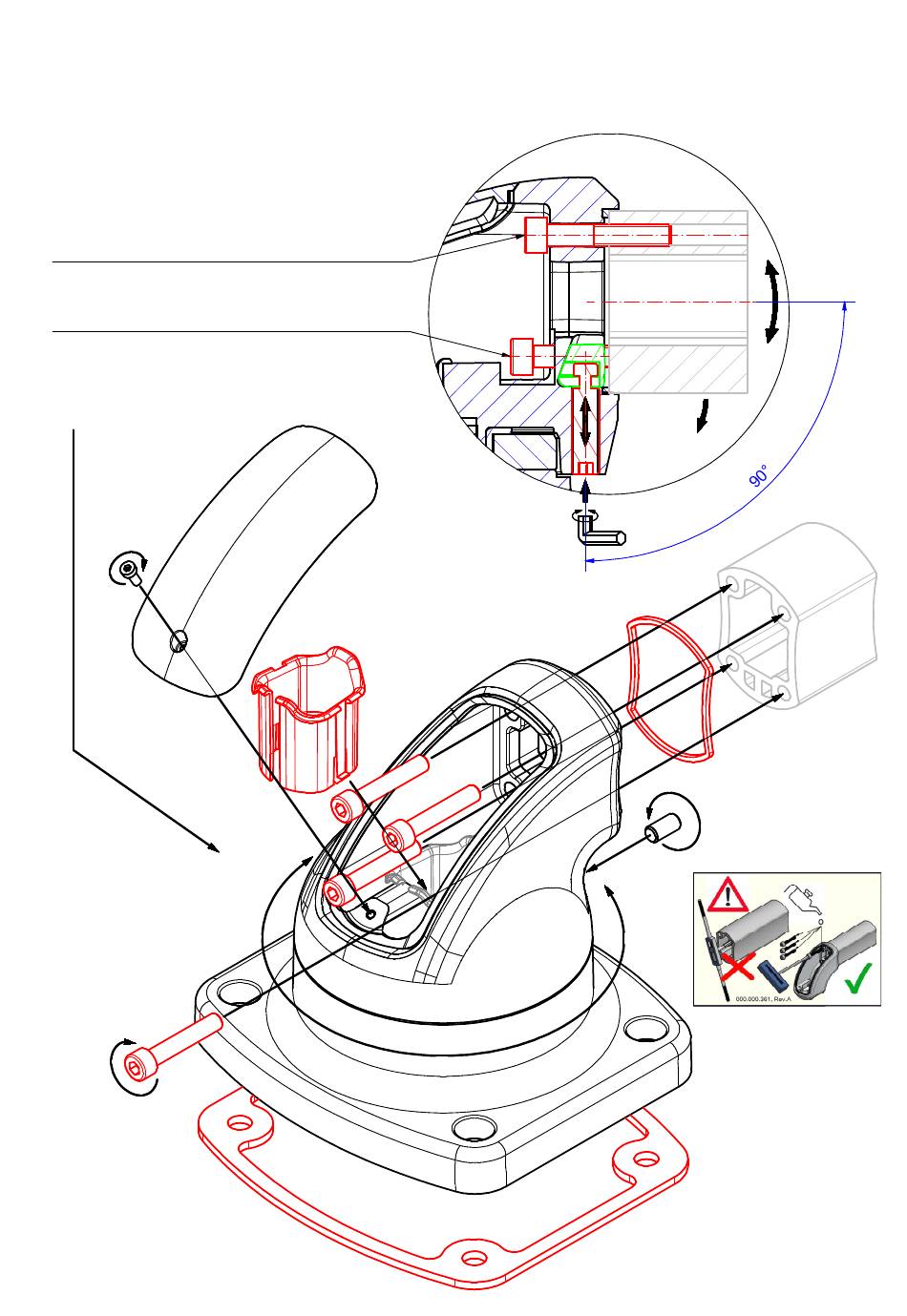

Schnitt: Ausrichten des Profils
Section: Alignment of profile
Betriebslast
Load
Fixierung
Fixation
