Vesa-Adapter (Ii)/ Vesa Adaptor (Ii) - ROLEC profiPLUS 50 Montageanleitung

VESA-Adapter
VESA adaptor
profiPLUS 50: 142.000.005
Adapter, hängend (Standard-Version)
Adaptor, hanging (standard version)
Adapter, stehend
Adaptor, upright

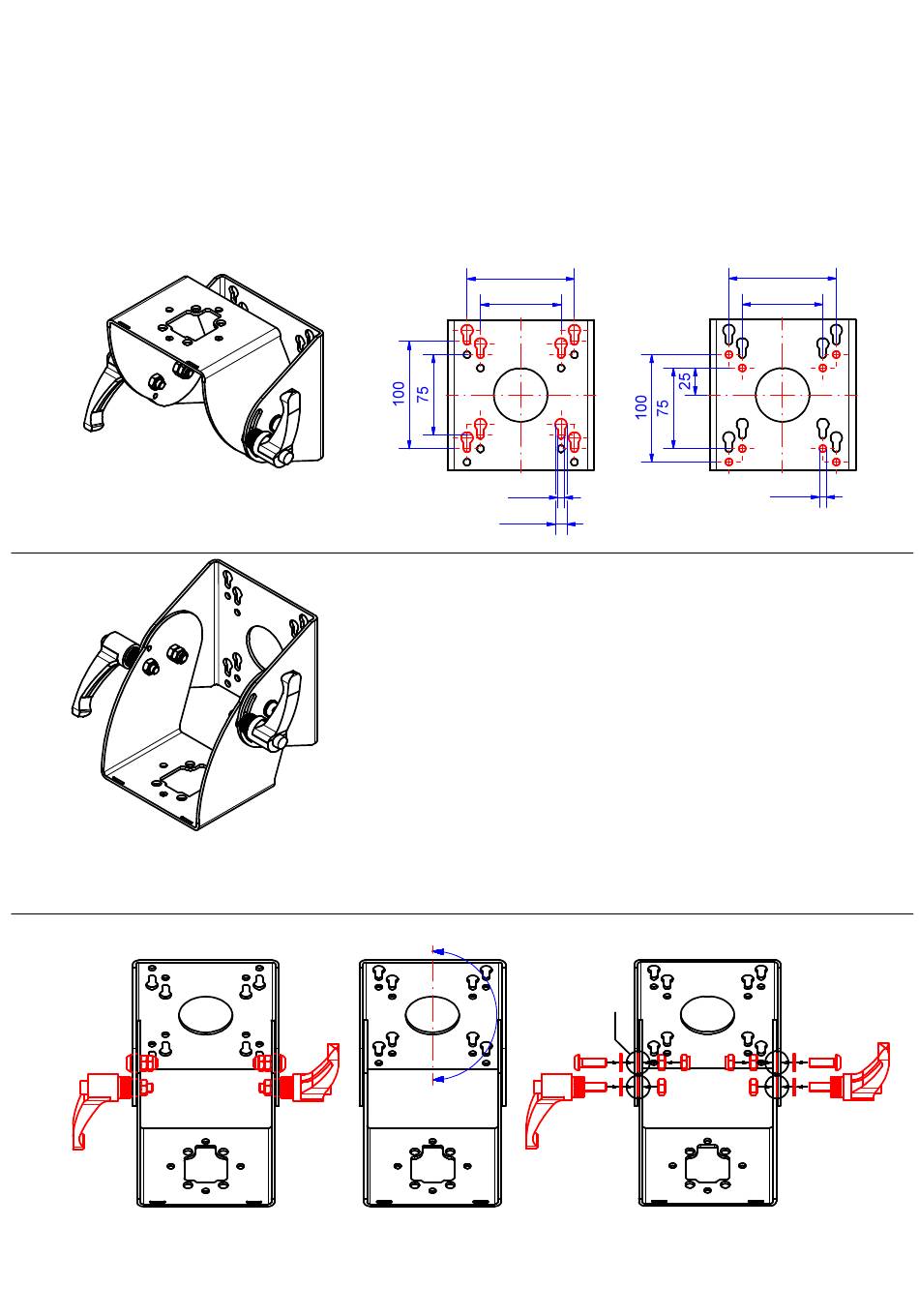

Umbau/ modification:
1. Verschraubungen abbauen
1. Remove screw fittings
100
A
75
Ø
Ø
Version 1:
Ohne Umbau, nur Nutzung
der Bohrlöcher (B) möglich!
Without modification, only utilisation
of drill holes (B) applicable!
Version 2:
Umgebaut, Nutzung der Bohrlöcher (B)
und Langlöcher (A) möglich!
Modified, utilisation of drill holes (B)
and slotted holes (A) applicable!
180°
2. Adapterblech drehen (180°)
2. Rotate adaptor plate
B
6,5
10,8
Wichtig!
Important!
Ø8,4x17x1 (4x)
3. Verschraubungen zusammenfügen
3. Merge screw fittings
100
75
Ø 6,5
