ROLEC profiPLUS 50 Montageanleitung

Tragarmsystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
profiPLUS
Tragarmsystem
Suspension system
Montageanleitung
Assembly instructions

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ROLEC profiPLUS 50

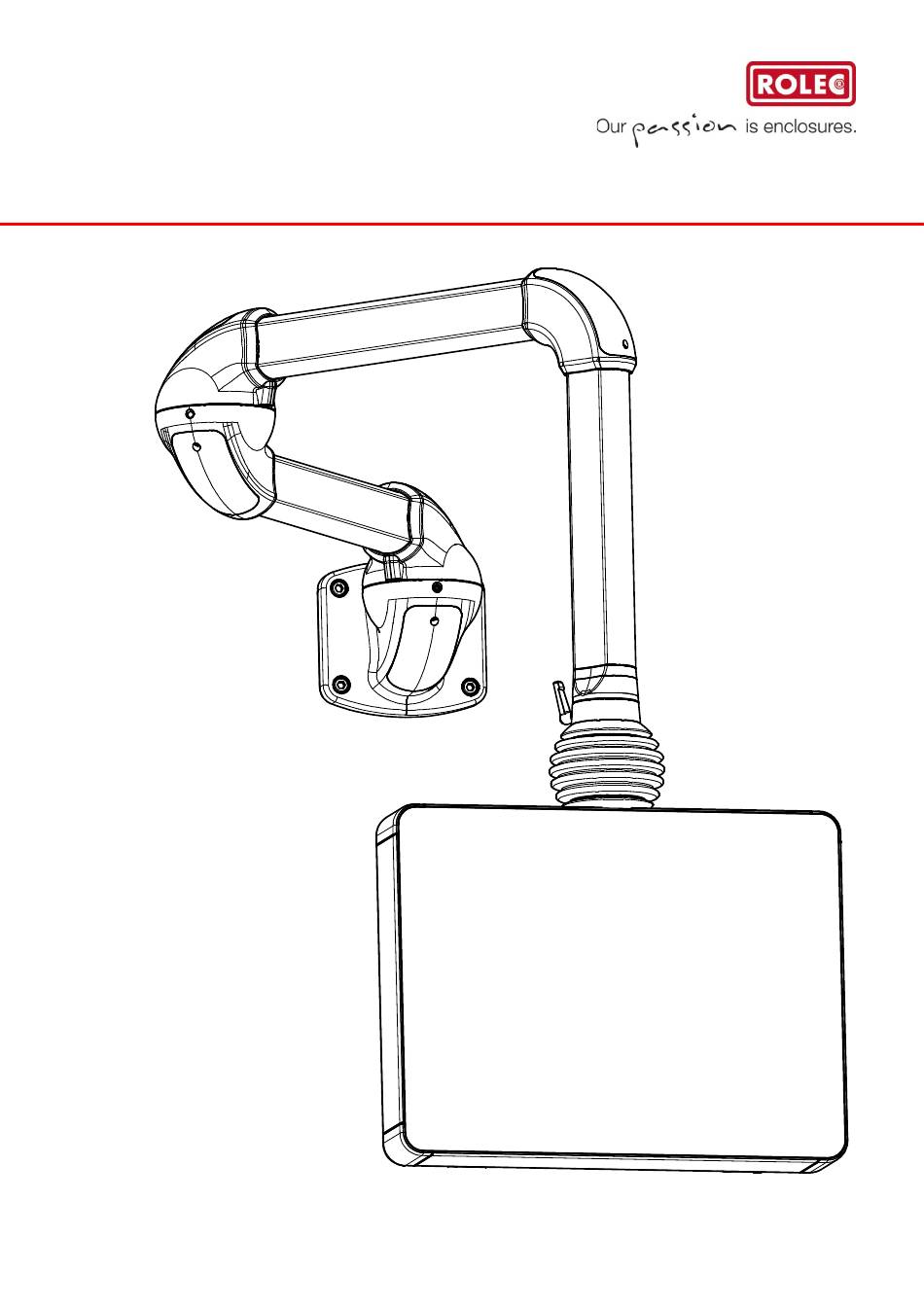

  • Seite 1 profiPLUS Tragarmsystem Suspension system Montageanleitung Assembly instructions...

  • Seite 3: Inhaltsverzeichnis

    70: 143.020.501 Signalleuchten-Adapter, Winkel/ Signal light adaptor, elbow profiPLUS 50: 142.020.502 profiPLUS 70: 143.020.502 70-50-Adapter/ 70-50 adaptor profiPLUS 70 => profiPLUS 50: 143.000.001 VESA-Adapter (I)/ VESA adaptor (I) profiPLUS 50: 142.000.005 VESA-Adapter (II)/ VESA adaptor (II) profiPLUS 50: 142.000.005 Beckhoff-Adapter Ø48/ Beckhoff adaptor Ø48...

  • Seite 4: Montagehinweis Instruction For Installation

    Montagehinweis Instruction for installation profiPLUS 50 profiPLUS 70 Gültig für: Aufsatzgelenk Aufsatzgelenk senkrecht Valid for: Socket joint Socket joint vertical 142.005.000 142.005.001 143.005.000 143.005.001 Oberfläche horizontal in alle Richtungen Surface horizontal in all directions Gültig für: Valid for: Wandgelenk senkrecht Wall joint vertical 142.010.001...

  • Seite 5: Aufsatzgelenk Socket Joint

    Aufsatzgelenk Socket joint Schnitt: Ausrichten des Profils Section: Alignment of profile profiPLUS 50: 142.005.000 profiPLUS 70: 143.005.000 Obere Schrauben mit einer Umdrehung lösen, Profil ausrichten und anschließend mit 24 Nm anziehen. Untighten upper screws by one turn, align profile and twist the screws with a tightening torque of 24 Nm.

  • Seite 6: Wandgelenk Wall Joint Horizontal

    Wandgelenk Wall joint horizontal Schnitt: Ausrichten des Profils Section: Alignment of profile profiPLUS 50: 142.010.000 profiPLUS 70: 143.010.000 Obere Schrauben mit einer Umdrehung lösen, Profil ausrichten und anschließend mit 24 Nm anziehen. Untighten upper screws by one turn, align profile and twist the screws with a tightening torque of 24 Nm.

  • Seite 7: Zwischengelenk Intermediate Joint

    Zwischengelenk Intermediate joint Schnitt: Ausrichten des Profils Section: Alignment of profile profiPLUS 50: 142.015.000 profiPLUS 70: 143.015.000 Obere Schrauben mit einer Umdrehung lösen, Profil ausrichten und anschließend mit 24 Nm anziehen. Untighten upper screws by one turn, align profile and twist the screws with a tightening torque of 24 Nm.

  • Seite 8: Winkel Elbow

    Winkel Elbow profiPLUS 50: 142.020.000 profiPLUS 70: 143.020.000 24 Nm 2 Nm 24 Nm Standfuss Base profiPLUS 50: 142.030.000 profiPLUS 70: 143.030.000 24 Nm...

  • Seite 9: Montagehinweis Instruction For Installation

    Montagehinweis Instruction for installation profiPLUS 50 Gültig für: Aufsatzgelenk senkrecht Wandgelenk senkrecht profiPLUS 70 Valid for: Socket joint vertical Wall joint vertical 142.005.001 142.010.001 Ausrichtung der Systemelemente siehe Seite 4! Adjustment of system elements see page 4! 143.005.001 143.010.001 Schritt 1: Profil, Dichtung und Justierelement zusammenfügen Schritt 2: Justierelement und Systemelement zusammenfügen...

  • Seite 10: Montagehinweis Profiplus Smart/ Instruction For Installation Profiplus Smart

    Montagehinweis profiPLUS smart Assembly instructions profiPLUS smart profiPLUS 50 profiPLUS 70 142.010.200 90° 142.005.200 Dichtung / Gasket Dichtung / Gasket 142.024.300 & 142.024.200 dienen zur Adaption an gängige Profile mit Rastermaßen 142.024.300 & 142.024.200 are used for adaption to common profiles with grid dimensions 142.024.300...

  • Seite 11: Montage Potenzialausgleich Supplement Mounting Equipotential Bonding

    Montage Potenzialausgleich Supplement mounting equipotential bonding profiPLUS 50 profiPLUS 70 Folie umweltsicher entsorgen Dispose of foil environmentally safe Dichtungsfläche oben Seal surface on top Metallfläche unten! Metallic surface downward!

  • Seite 12: Aufsatzgelenk Senkrecht Socket Joint Vertical

    Aufsatzgelenk senkrecht Socket joint vertical profiPLUS 50: 142.005.001 profiPLUS 70: 143.005.001 Bitte Montagehinweis (Seite 9) beachten! Please note instruction for installation (page 9)! Betriebslast Load 15 Nm Vormontiert mit 1 Stk. Anschlagschraube (= 313°), Winkel reduzierbar mit 2. Anschlagschraube (beiliegend).

  • Seite 13: Aufsatzgelenk Smart Smart Socket Joint

    Aufsatzgelenk smart Smart socket joint Schnitt: Ausrichten des Profils Section: Alignment of profile profiPLUS 50: 142.005.200 Obere Schrauben mit einer Umdrehung lösen, Profil ausrichten und anschließend mit 24 Nm anziehen. Untighten upper screws by one turn, align profile and twist the screws with a tightening torque of 24 Nm.

  • Seite 14: Wandgelenk Senkrecht Wall Joint Vertical

    Wandgelenk senkrecht Wall joint vertical profiPLUS 50: 142.010.001 profiPLUS 70: 143.010.001 Bitte Montagehinweis (Seite 9) beachten! Please note instruction for installation (page 9)! Betriebslast Load 15 Nm Vormontiert mit 1 Stk. Anschlagschraube (= 313°), Winkel reduzierbar mit 2. Anschlagschraube (beiliegend).

  • Seite 15: Wandgelenk Smart Smart Wall Joint

    Wandgelenk smart Smart wall joint Schnitt: Ausrichten des Profils Section: Alignment of profile profiPLUS 50: 142.010.200 Obere Schrauben mit einer Umdrehung lösen, Profil ausrichten und anschließend mit 24 Nm anziehen. Untighten upper screws by one turn, align profile and twist the screws with a tightening torque of 24 Nm.
  • Seite 16 Profil-Adapter Aufsatzgelenk (Rastermaß 80) Smart socket joint profile adaptor (grid size 80) profiPLUS 50: 142.024.300 M8 - DIN 912 Drehen bis Gewinde durch die Schraubkanäle sichtbar werden! Rotation until thread is visible through screw channels! M8 - DIN 912...
  • Seite 17 Profil-Adapter Wandgelenk (Rastermaß 40) Smart wall joint profile adaptor (grid size 40) profiPLUS 50: 142.024.200 M6 - DIN 912 Version ohne Kabel/ mit Stopfen Version without cable/ with plug...

  • Seite 18: Universaladapter Wandgelenk Smart Smart Wall Joint Universal Adaptor

    Universaladapter Wandgelenk smart Smart wall joint universal adaptor profiPLUS 50: 142.025.001 Schraffierte Fläche für individuelles Bohrbild Hatched area for individually hole pattern...

  • Seite 19: Universaladapter Aufsatzgelenk Smart Smart Socket Joint Universal Adaptor

    Universaladapter Aufsatzgelenk smart Smart socket joint universal adaptor profiPLUS 50: 142.026.001 Schraffierte Fläche für individuelles Bohrbild Hatched area for individually hole pattern Drehen bis Gewinde durch die Schraubkanäle sichtbar werden! Rotation until thread is visible through screw channels! M8 - DIN 912...

  • Seite 20: Kupplung, Stehend Coupling, Upright

    Kupplung, stehend Coupling, upright profiPLUS 50: 142.240.250 (L= 250 mm) 142.240.500 (L= 500 mm) 142.240.750 (L= 750 mm) 142.241.000 (L=1000 mm) profiPLUS 70: 143.240.250 (L= 250 mm) max. 310° 143.240.500 (L= 500 mm) 143.240.750 (L= 750 mm) 143.241.000 (L=1000 mm)

  • Seite 21: Kupplung N, Stehend/ Coupling A, Upright

    Kupplung N, stehend Coupling A, upright profiPLUS 50: 142.260.250 (L= 250 mm) 142.260.500 (L= 500 mm) 142.260.750 (L= 750 mm) 0° 142.261.000 (L=1000 mm) max. 15° max. 35° profiPLUS 70: 143.260.250 (L= 250 mm) 143.260.500 (L= 500 mm) 143.260.750 (L= 750 mm) 143.261.000 (L=1000 mm)

  • Seite 22: Pultkupplung N, Stehend Console Coupling A, Upright

    Pultkupplung N, stehend Console coupling A, upright 0° profiPLUS 50: 142.280.250 (L= 250 mm) max. 15° max. 35° 142.280.500 (L= 500 mm) 142.280.750 (L= 750 mm) 142.281.000 (L=1000 mm) profiPLUS 70: 143.280.250 (L= 250 mm) 143.280.500 (L= 500 mm) 143.280.750 (L= 750 mm) 143.281.000 (L=1000 mm)

  • Seite 23: Winkelkupplung, Stehend Elbow Coupling, Upright

    Winkelkupplung, stehend Elbow coupling, upright profiPLUS 50: 142.034.000 profiPLUS 70: 143.034.000 max. 310° 24 Nm 2 Nm Schleifkontakte des Potenzialausgleichs in Richtung zur Kupplung einlegen Insert sliding contacts of equipotential bonding in the direction of coupling Winkelkupplung, hängend Elbow coupling, hanging profiPLUS 50: 142.035.000...

  • Seite 24: Winkelkupplung N, Stehend Elbow Coupling A, Upright

    Winkelkupplung N, stehend Elbow coupling A, upright profiPLUS 50: 142.036.000 profiPLUS 70: 143.036.000 max. 15° 0° max. 35° max. 310° 2x SW5 24 Nm Regulierung der Lamellenbremse 2 Nm Adjustment of multi-disc brakes 2 Nm Winkelkupplung N, hängend Elbow coupling A, hanging profiPLUS 50: 142.037.000...

  • Seite 25: Winkelpultkupplung N, Stehend/ Elbow Console Coupling A, Upright

    Winkelpultkupplung N, stehend Elbow console coupling A, upright profiPLUS 50: 142.038.000 0° profiPLUS 70: 143.038.000 max. 15° max. 35° max. 310° 24 Nm 2x SW5 2 Nm Regulierung der Lamellenbremse Adjustment of multi-disc brakes Winkelpultkupplung N, hängend Elbow console coupling A, hanging profiPLUS 50: 142.039.000...

  • Seite 26: Panelkupplung, Stehend Panel Coupling, Upright

    Panelkupplung, stehend Panel coupling, upright profiPLUS 50: 142.220.250 (L= 250 mm) 142.220.500 (L= 500 mm) 142.220.750 (L= 750 mm) 142.221.000 (L=1000 mm) max. 330° Panelkupplung, hängend Panel coupling, hanging profiPLUS 50: 142.230.250 (L= 250 mm) 142.230.500 (L= 500 mm) max. 330°...

  • Seite 27: Panelkupplung N, Stehend Panel Coupling A, Upright

    Panelkupplung N, stehend Panel coupling A, upright 0° profiPLUS 50: max. 15° 142.310.250 (L= 250 mm) 142.310.500 (L= 500 mm) max. 35° 142.310.750 (L= 750 mm) 142.311.000 (L=1000 mm) 2x SW5 max. 310° Regulierung der Lamellenbremse Adjustment of multi-disc brakes Panelkupplung N, hängend...

  • Seite 28: Winkelpanelkupplung, Stehend Elbow Panel Coupling, Upright

    Winkelpanelkupplung, stehend Elbow panel coupling, upright profiPLUS 50: 142.040.000 max. 330° 24 Nm 2 Nm Winkelpanelkupplung, hängend Elbow panel coupling, hanging profiPLUS 50: 142.041.000 2 Nm 24 Nm max. 330°...

  • Seite 29: Winkelpanelkupplung N, Stehend Elbow Panel Coupling A, Upright

    Winkelpanelkupplung N, stehend Elbow panel coupling A, upright profiPLUS 50: 142.042.000 0° max. 15° max. 35° max. 310° 2x SW5 24 Nm Regulierung der Lamellenbremse 2 Nm Adjustment of multi-disc brakes Winkelpanelkupplung N, hängend Elbow panel coupling A, hanging profiPLUS 50: 142.043.000...

  • Seite 30: Signalleuchten-Adapter, Gelenk Signal Light Adaptor, Joint

    Signalleuchten-Adapter, Gelenk Signal light adaptor, joint M22x1,5 profiPLUS 50: 142.020.501 profiPLUS 70: 143.020.501 2 Nm Signalleuchten-Adapter, Winkel Signal light adaptor, elbow profiPLUS 50: 142.020.502 M22x1,5 profiPLUS 70: 143.020.502 2 Nm...
  • Seite 31 70-50-Adapter 70-50 adaptor profiPLUS 70 → profiPLUS 50: 143.000.001 24 Nm 24 Nm...

  • Seite 32: Vesa-Adapter (Ii)/ Vesa Adaptor (Ii)

    VESA-Adapter VESA adaptor profiPLUS 50: 142.000.005 Ø Ø Adapter, hängend (Standard-Version) Ø 10,8 Adaptor, hanging (standard version) Version 1: Ohne Umbau, nur Nutzung der Bohrlöcher (B) möglich! Without modification, only utilisation of drill holes (B) applicable! Version 2: Umgebaut, Nutzung der Bohrlöcher (B) und Langlöcher (A) möglich!
  • Seite 33 Alternative 10 Nm 24 Nm max. 90° Nach dem Einhängen Schrauben festziehen! Tighten screws after mounting!

  • Seite 34: Beckhoff-Adapter Ø48/ Beckhoff Adaptor Ø48

    Beckhoff-Adapter Ø48 Beckhoff adaptor Ø48 profiPLUS 50: 142.000.000 24 Nm...

  • Seite 35: Siemens-Adapter Siemens Adaptor

    Siemens-Adapter Siemens adaptor profiPLUS 50: 142.024.000 Alternative 10 Nm 10 Nm...

  • Seite 36: B&R-Adapter Ø48/62,5 B&R Adaptor Ø48/62

    B&R-Adapter Ø48/62,5 B&R adaptor Ø48/62,5 profiPLUS 50: 142.000.008 Alternative 10 Nm 10 Nm 10 Nm B&R-Adapter Ø48 Profil B&R adaptor Ø48 profile profiPLUS 50: 142.000.003 10 Nm 24 Nm...

  • Seite 37: Winkelkupplung 50/48 Elbow Coupling

    Winkelkupplung 50/48 Elbow coupling 50/48 profiPLUS 50: 142.020.002 2 Nm 24 Nm 24 Nm max. 300° Winkelkupplung 70/48 Elbow coupling 70/48 profiPLUS 70: 143.020.002 2 Nm 24 Nm 24 Nm max. 300°...

  • Seite 38: 50/48-Adapter Inklusive Winkel/ 50/48 Adaptor Including Elbow

    50/48-Adapter inklusive Winkel 50/48 adaptor including elbow profiPLUS 50: 142.020.001 2 Nm 24 Nm 24 Nm...

  • Seite 39: Mobiler Standfuß/ Mobile Base

    Mobiler Standfuß Mobile base Traglast max. 60 kg profiPLUS 50: 142.030.160 Load capacity max. 60 kg Ø 24 Nm profiPLUS 50: 142.030.161 Traglast max. 60 kg Load capacity max. 60 kg 2x SW17 Ø 24 Nm Ansicht X Direction X...
  • Seite 40 Traglast Load capacity profiPLUS 50/70 Traglasten / load capacity PP70 PP50 Systemlänge (m) / system length (m) Bei Verwendung eines Zwischengelenks sind 40% abzuziehen. Bei Verwendung eines Standfusses sind 25% abzuziehen. While using an intermediate joint subtract 40% of load capacity.

  • Seite 41: Notizen/ Notes

    Notizen/ Notes...
  • Seite 42 Montageanleitung Assembly instructions...
