Identifizierung
Typenbezeichnung
Auftragsnummer
8
Prüfschild Explosionsschutzausführung

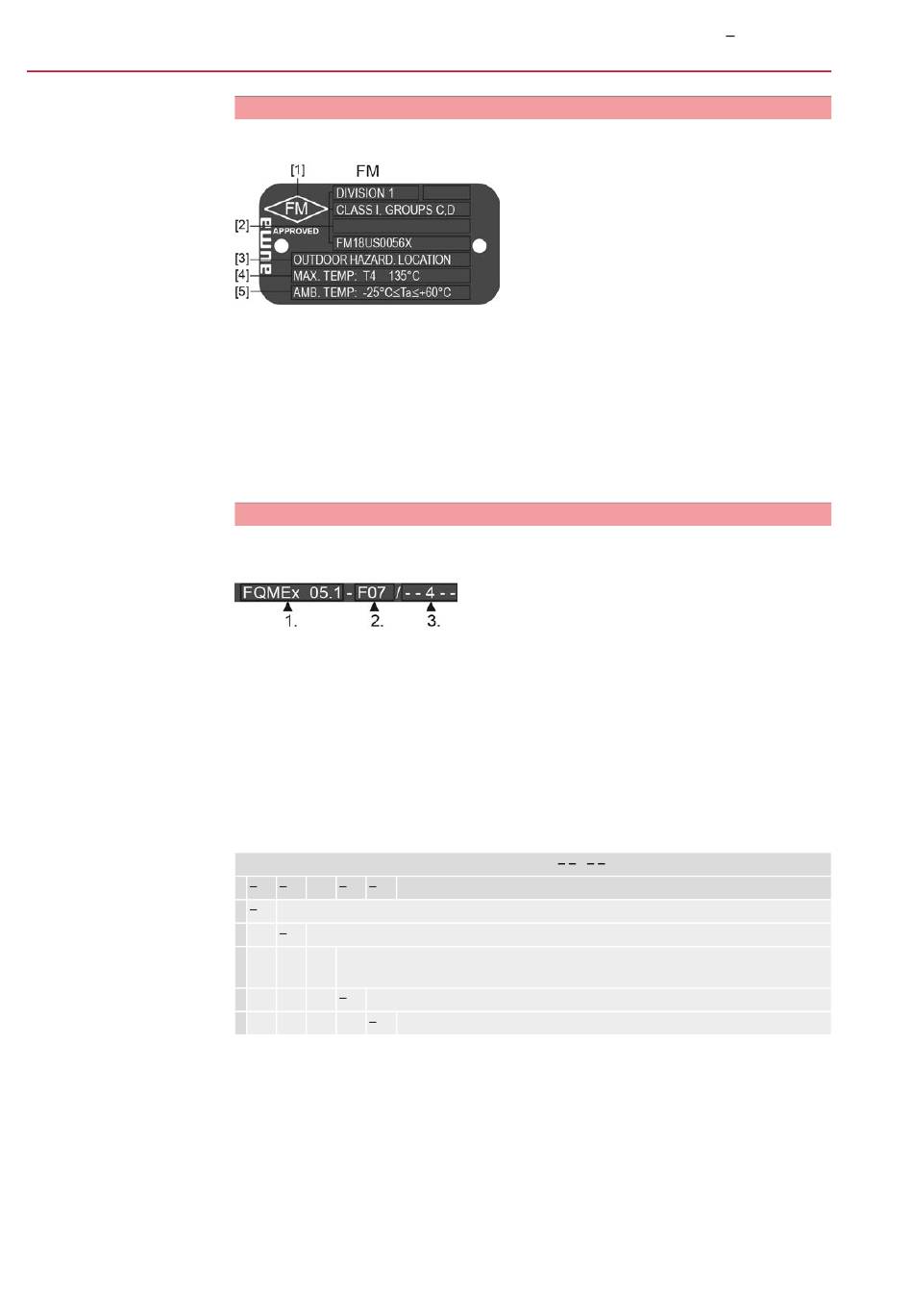

Bild 3: Prüfschilder Explosionschutzausführung (Beispiele)
[1] Ex-Symbol
[2] Klassifizierung:
Division 1 (Häufigkeit oder Dauer des Auftretens gefährlicher Stoffe)
Class I = Gase oder Nebel (Gruppen C, D)
Prüfbescheinigung (Zertifikatsnummer)
[3] Gehäuseschutztyp
[4] Temperaturklasse / max. Oberflächentemperatur
[5] zul. Umgebungstemperatur
Beschreibung zu den Typenschildangaben
Bild 4: Typenbezeichnung (Beispiel)
1. Typ und Baugröße Fail-Safe-Antrieb
2. Flanschgröße
3. Ex-Kennzeichnung
Typ und Baugröße
Diese Anleitung gilt für folgende Gerätetypen und Baugrößen:
Fail-Safe-Einheit vom Typ FQMEx, Baugrößen 05.1, 07.1, 10.1, 12.1
Ex-Kennzeichnung
Tabelle 1:
Kennzeichnung für Explosionsschutz (am Beispiel /
/ 4
nicht verwendet
nicht verwendet
4 Zündschutzart Elektroanschluss
4 = Anschlussraum Ex d druckfeste Kapselung (Typ: KES-Exd)
nicht verwendet
nicht verwendet
Anhand dieser Nummer kann das Produkt identifiziert und die technischen und
auftragsbezogenen Daten des Gerätes ermittelt werden.
Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben.
Im Internet unter http://www.auma.com > Service & Support > myAUMA bieten wir
einen Service an, über den ein berechtigter Benutzer durch Eingabe der
Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische
Daten (in deutscher und englischer Sprache), Abnahmeprüfzeugnis, die
Betriebsanleitung und weitere Informationen zum Auftrag herunterladen kann.
