OPHARDT HYGIENE SanTRAL Plus SMART ACU 1 Betriebsanleitung Seite 5

BETRIEBSANLEITUNG SMART RETROFIT KIT
Montage (Fortsetzung)

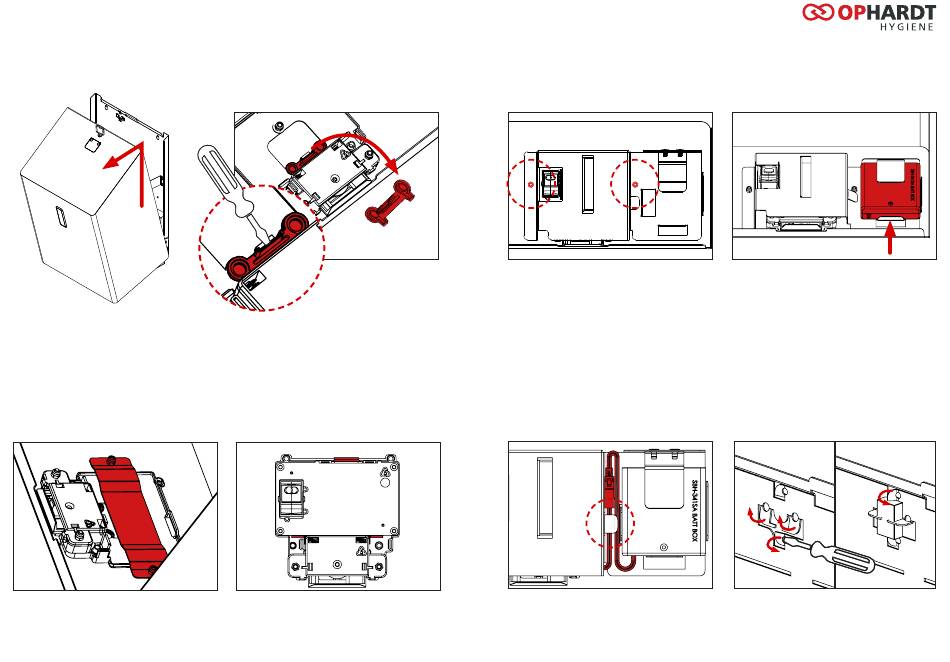

1. Spender mit dem Schlüssel öffnen.
Hierfür die Haube anheben und nach
vorne schwenken.
3. Metallabdeckung abschrauben (1),
entfernen (2) und fachgerecht entsor-
gen. Bei Versionen ohne Metallabde-
ckung direkt Schritt 4 ausführen.
(1)
(1)
8
ACU 1
2. Blindstopfen vorsichtig mit einem
Schlitzschraubendreher entfernen.
Blindstopfen
4. Elektronikbox im Spender einklicken.
(1) CLICK
(2) CLICK (2) CLICK
5. Kit Abdeckung über die Elektronik-
box setzen und mit zwei M3 Muttern
fixieren.
7. Kabel der Elektronikbox mit Kabel der
Batteriebox verbinden und gemäß Ab-
bildung durch die Kabelhalterung (1)
führen.
(1)
6. Battriebox in die Halterung auf der Kit
Abdeckung stecken.
8. In der Innenseite der Rückwand des
Geräts finden Sie den Magnethalter.
Die 3 Metalllaschen des Magnethalters
mit einem flachen Werkzeug nach innen
biegen (1), dann den Magneten einset-
zen (2) und die obere Lasche nach innen
biegen (3). Spender schließen.
45°
(3)
90°
90°
(2)
(1)
45°
9
