Installation:
Schließen Sie zuerst alle Verbindungskabel an, bevor Sie das Netzkabel für die
●
Betriebsspannung anschließen.
Der mitgelieferte Montageadapter mit einem M8-Gewindestift und 1/4" Stativ-Gewinde
●
kann je nach Montagewunsch entweder oben oder unten am Kameragehäuse
angeschraubt werden. Darauf achten dass nur die mitgelieferten Schrauben verwendet
werden. (Nur Schrauben mit einer max. Länge von 10mm verwenden).
Aufgrund der z.T. hohen Temperaturen beim Schweissen ist auf eine ausreichende
●
Kühlung der Kamera zu achten.
Bei Bedarf bitte die zusätzliche Kühloption verwenden.
An die Wasserkühlung können Schläuche mit 6mm Aussendurchmesser angebracht
werden. Für eine wirksame Kühlung sollte der Wasserdurchfluss ca. 6-8 l/min.
betragen.
Bei der Montage der Kamera ist zu beachten, dass die Kamera je nach eingesetzter
●
Nahlinse auf den richtigen Abstand zur Schweißstelle eingestellt wird. Dieser Abstand
ist einzuhalten da ansonsten eine Scharfstellung des Objektes nicht gewährleistet ist.
Mit Nahlinse
+1
+2
+3
+4
Das Kamerasteuerkabel ist schleppkettentauglich mit Kupfer-Abschirmgeflecht, die
●
Länge darf maximal 50m betragen. Kameraseitig ist eine 15pol. Sub-D-Buchse
angebracht, Bedienteilseitig wird ein 15pol. Sub-D-Stecker angebracht.
Das Kupfer-Abschirmgeflecht ist mit dem Buchsen- und Steckergehäuse verbunden.
Die Schirmung ist somit von der Kamera bis zum Bedienteil durchgeschleift und kann
mittels des Erdungskontaktes, welcher sich bedienteilseitig am Kamerakabel befindet,
an einem Erdungspunkt angeschlossen werden.

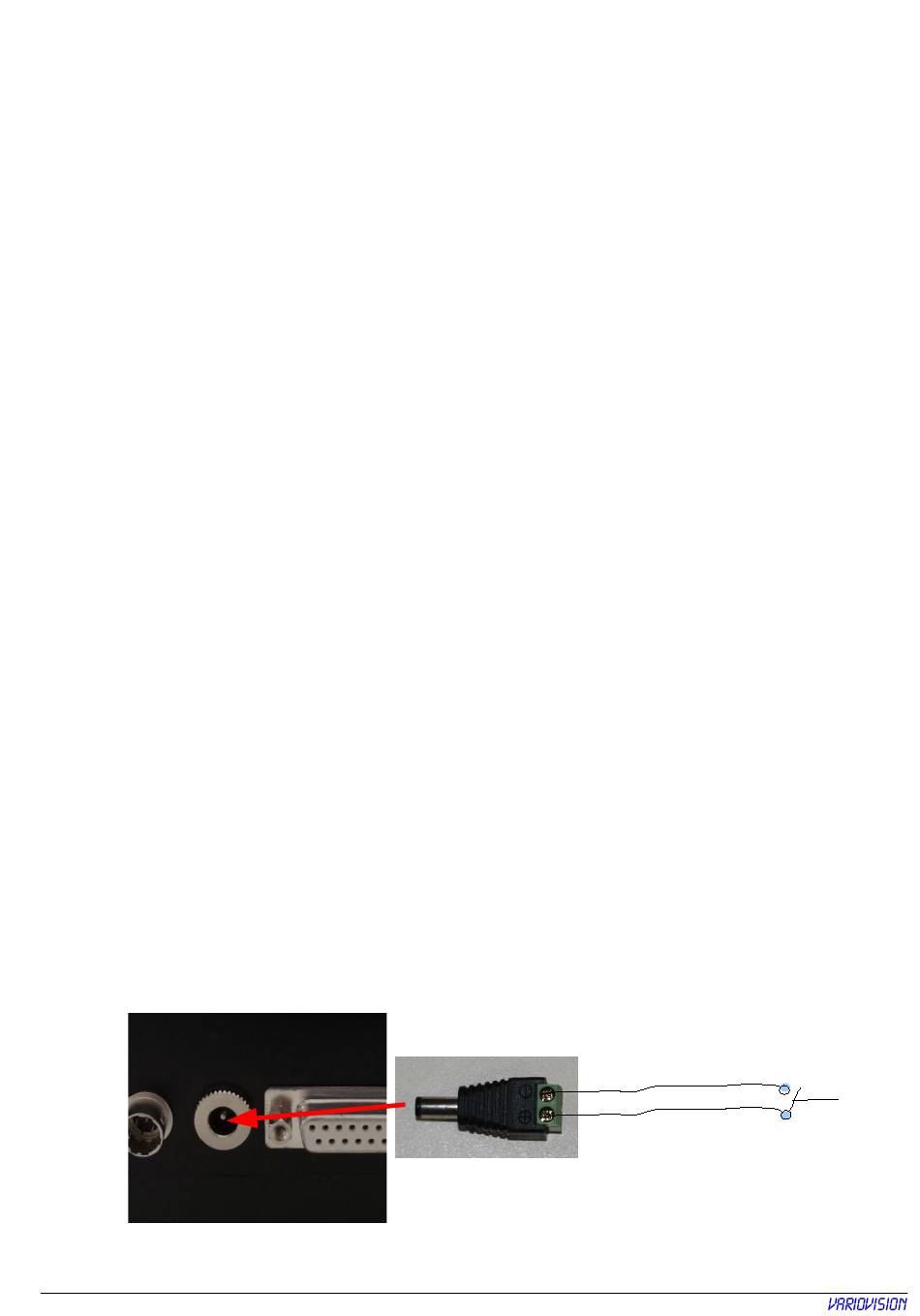

Beschaltung Ext. Ansteuerung:
Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv
Abstand zu Vorderkante Kamera
45...75 cm
30...45 cm
22...30 cm
16...22 cm
(Standardmäßig eingebaut)
(= +1 und +2 einbauen)
Von Schweißautomat
WVS-16-AF
