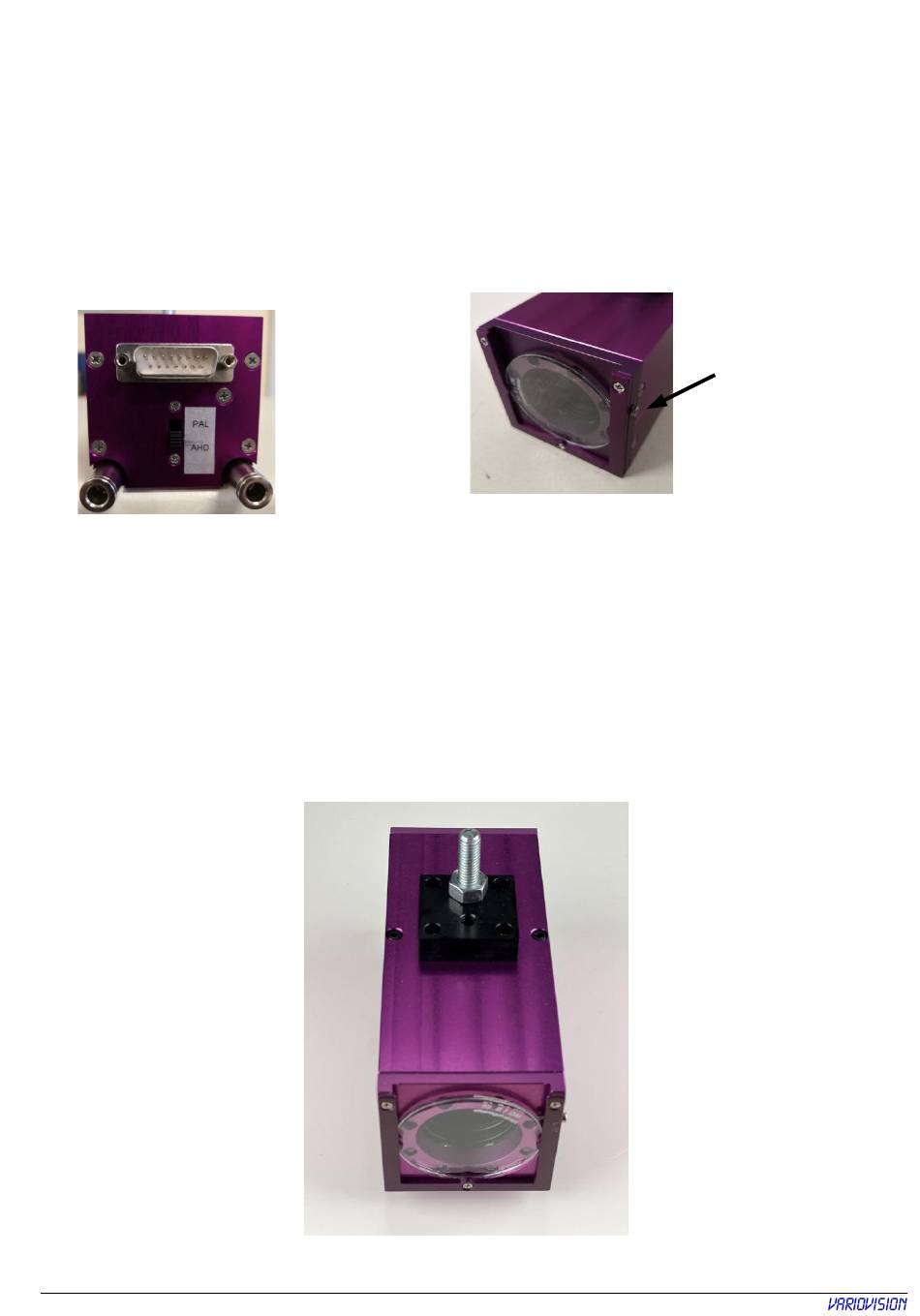

Anschlüsse an Front- und Rückseite:
An der Rückseite der Kamera befinden sich
der 15-pol. Sub-D-Stecker für das
Kamerasteuerkabel, eine BNC-Buchse für
den AHD bzw. PAL Video Ausgang sowie
der Anschluss für die Wasserkühlung
Anschlüsse für Kühlung
Schlauch 6mm AD
Bei Verwendung des AHD- Ausgang ist entweder ein Monitor mit AHD-Eingang oder unser
Konverter, Kat. Nr. 401609, und Monitor mit HDMI-Eingang zu verwenden.
Auf der Unter- und Oberseite der Kamera sind je 4 Stück M3x8-DIN7985 Schrauben. Der
Montageadapter mit einem M8-Gewindestift bzw. 1/4" Stativ-Gewinde kann nun mit diesen 4
Schrauben je nach Anwendung an der Ober- oder Unterseite der Kamera befestigt werden.
ACHTUNG: Die verwendeten Schrauben dürfen nur max. 2mm in das Gehäuse
eintauchen.
Variovision, Pöttinger Straße 23, DE-82041 Oberhaching, www.variovision.tv, info@variovision.tv
Anschluss Kamerakabel
Schalter für Auswahl
PAL (oben) oder AHD
(unten)
An der Vorderseite der Kamera ist ein
Schutzglas eingelegt, das sich nach lösen der
Sicherungsschraube leicht wechseln lässt.
Schutzglas
Schraube zur Sicherung des
Schutzglases
WVS-16-AF
5/14
