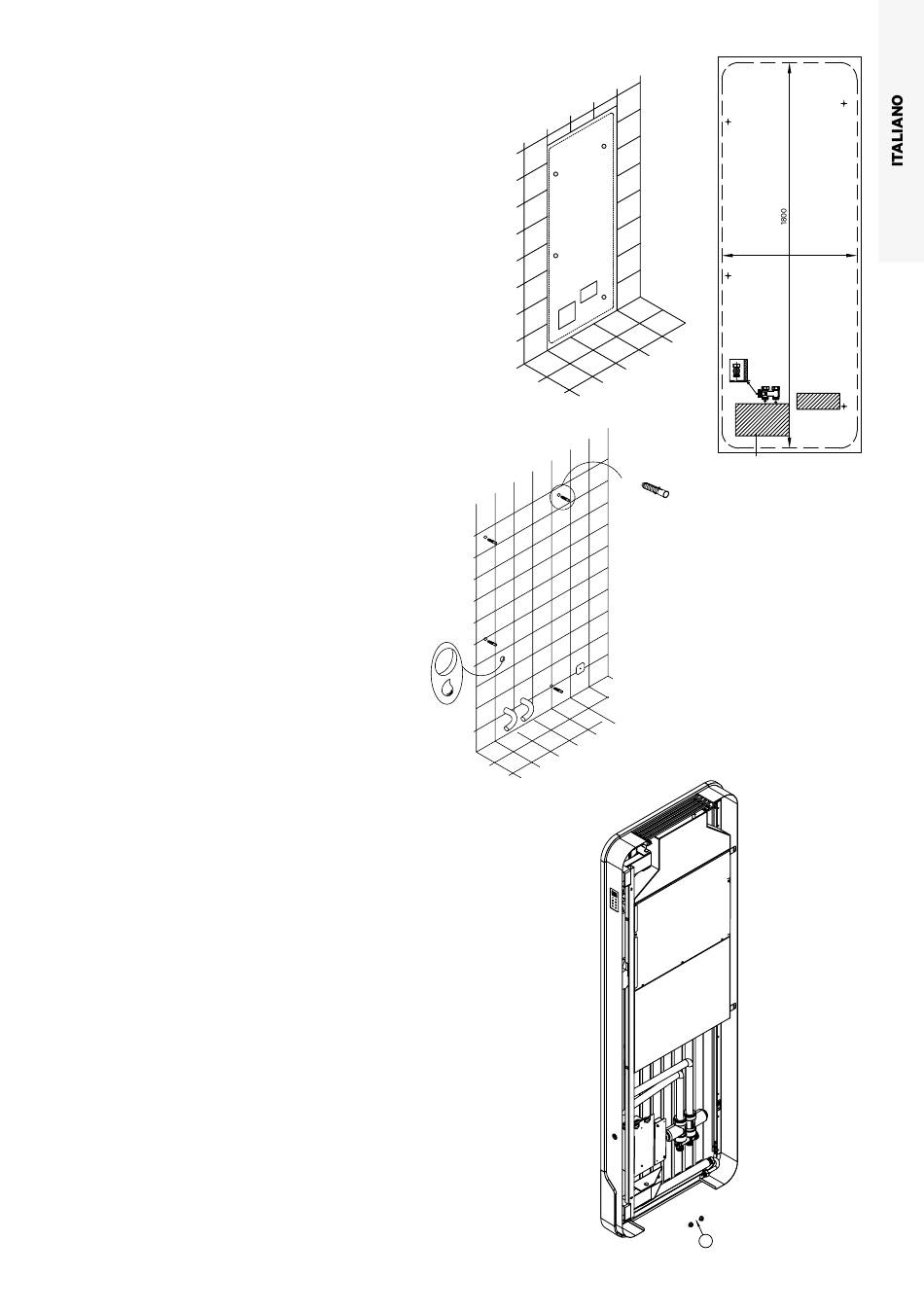

VERSIONE VERTICALE
- Utilizzare la dima in dotazione
per i riferimenti di fissaggio e connessioni
- Forare con punta adeguata
ed infilare i tasselli in dotazione
- SVITARE I DADI DI CHIUSURA
• Svitare i dadi inferiori (1)
• Estrarre l'unità interna
FORO Ø10
PER TASSELLO
FORO Ø10
PER TASSELLO
MURO
WALL
SPAZIO PREPOSTO
PER CONNESSIONI
35
ELETTRICHE
INGRESSO ACQUA
USCITA ACQUA
INLET WATER
OUTLET WATER
SPAZIO PREPOSTO
PER IL PASSAGGIO
DEI TUBI
4x
1
DIMAREHL
0522/7896
FORO Ø10
PER TASSELLO
630
FORO Ø10
PER TASSELLO
15
