Klafs SANARIUM M Bedienungsanleitung Seite 14

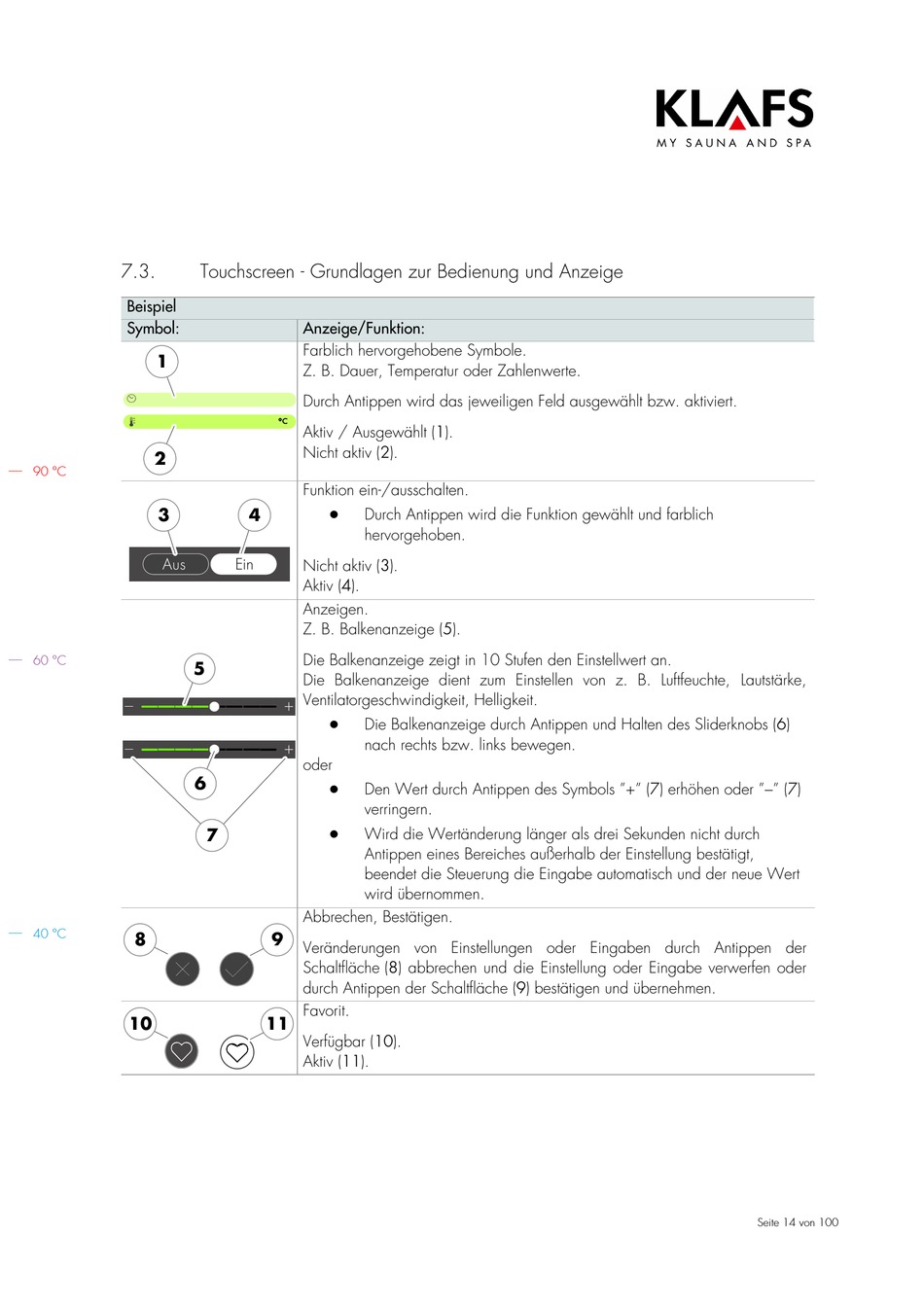

7.3. Touchscreen - Grundlagen zur Bedienung und Anzeige
Beispiel
Symbol:
1
2
90 °C
3
Aus
60 °C
5
6
7
40 °C
8
10
Anzeige/Funktion:
Farblich hervorgehobene Symbole.
Z. B. Dauer, Temperatur oder Zahlenwerte.
Durch Antippen wird das jeweiligen Feld ausgewählt bzw. aktiviert.
Aktiv / Ausgewählt (1).
Nicht aktiv (2).
Funktion ein‐/ausschalten.
4 D
Durch Antippen wird die Funktion gewählt und farblich
hervorgehoben.
Ein
Nicht aktiv (3).
Aktiv (4).
Anzeigen.
Z. B. Balkenanzeige (5).
Die Balkenanzeige zeigt in 10 Stufen den Einstellwert an.
Die Balkenanzeige dient zum Einstellen von z. B. Luftfeuchte, Lautstärke,
Ventilatorgeschwindigkeit, Helligkeit.
D
Die Balkenanzeige durch Antippen und Halten des Sliderknobs (6)
nach rechts bzw. links bewegen.
oder
D
Den Wert durch Antippen des Symbols "+" (7) erhöhen oder "-" (7)
verringern.
D
Wird die Wertänderung länger als drei Sekunden nicht durch
Antippen eines Bereiches außerhalb der Einstellung bestätigt,
beendet die Steuerung die Eingabe automatisch und der neue Wert
wird übernommen.
Abbrechen, Bestätigen.
9
Veränderungen von Einstellungen oder Eingaben durch Antippen der
Schaltfläche (8) abbrechen und die Einstellung oder Eingabe verwerfen oder
durch Antippen der Schaltfläche (9) bestätigen und übernehmen.
Favorit.
11
Verfügbar (10).
Aktiv (11).
Seite 14 von 100
