- Seite 1 Original-Betriebsanleitung EN - Original-Instruction Manual Mikrokontroller / Einzelpumpensteuerung Micro controller / Single pump control HCON 15 Version 11/2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.0. Warn - und Sicherheitshinweise ......................03 1.1. Einsatzbereiche, bestimmungsgemäßer Gebrauch ..................03 1.2. Personalqualifikationen ............................03 1.3. Sicherheitshinweise für den Betreiber ......................03 1.4. Gefahren bei Nichtbeachtung der Sicherheitshinweise ..................03 1.5. Betriebsanleitung ............................03 1.6. Eigenmächtiger Umbau und Ersatzteilversorgung ..................03 1.7. Unzulässige Betriebsweisen ...........................03 1.8. -
Seite 3: Warn - Und Sicherheitshinweise
1.0. Warn - und Sicherheitshinweise für die Installation und Inbetriebnahme der Steuerung 1.1. Einsatzbereiche, bestimmungsgemäßer Gebrauch Das Schaltgerät ist für den Einsatz in häuslichen und kommunalen Abwasser-, Schmutzwasser- und Regenwasser-Pumpsta- tionen konzipiert. Für die Ansteuerung von Pumpen, die in einem Ex - Bereich betrieben werden, ist folgendes zu beachten: Das Schaltgerät selbst ist außerhalb des Ex - Bereiches zu montieren. -
Seite 4: Allgemeine Produktbeschreibung, Merkmale Und Optionale Funktionen

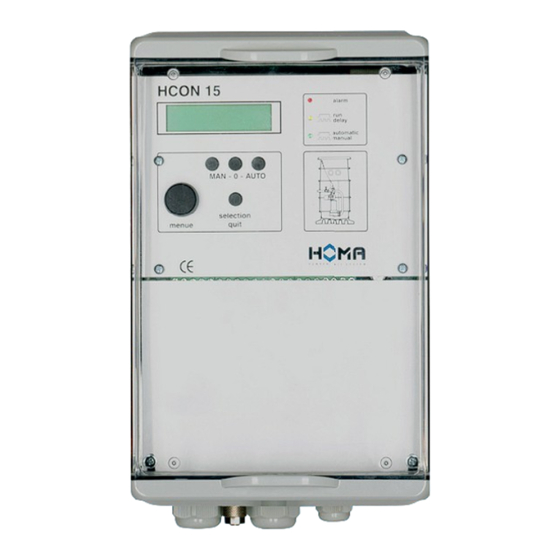

2.0. Allgemeine Produktbeschreibung, Merkmale und optionale Funktionen 2.1. Produktbeschreibung Die Pumpensteuerung HCON 15 wird zur Niveauregulierung von Flüssigkeitsständen eingesetzt. Der Füllstand wird wahlweise über Staudruck, Lufteinperlung, externen Sensor (4 - 20 mA), oder Schwimmschalter er- mittelt. Das Motorschütz steuert direkt eine Pumpe bis max. 5,5 KW Leistung an. Weiterhin stehen 2 Relaiskontakte zur Ausgabe von Störmeldungen zur Verfügung. -
Seite 5: Einstellvorgang, Bedienelemente Und Funktionsanzeigen
3.0. Einstellvorgang, Bedienelemente und Funktionsanzeigen 3.1. Anzeige Mit dem Digitalpotentiometer - Anzeige können alle Werte und Einstellungen abgefragt werden. Soll eine Einstellung geändert werden, wird der Regler verstellt bis die entsprechende Einstellung im Display erscheint. Jetzt wird der Taster – selection quit betätigt. Der zuletzt gespeicherte Wert fängt an zu blinken. Mit dem Digitalpotentiometer - Anzeige kann jetzt die Einstellung geändert werden. -
Seite 6: Das Einstellmenü, Grafiken Und Hinweise Zur Einstellung Der Parameter
4.0. Das Einstellmenü 4.1. Die folgende Tabelle zeigt die Einstellmöglichkeiten. In der oberen Zeile des Displays erscheint die Option, in der unteren Zeile ist der Wert zu sehen der geändert werden kann. 1. Zeile im Display Einstellmöglichkeit Erklärung Letzte Störung 1 Wert löschen Der letzte Fehler bleibt Nullspannungssicher gespeichert und kann mit dem Quittierungstaster gelöscht werden. -
Seite 7: Ergänzungen Zu Einzelnen Punkten Im Einstellmenü
4.2. Ergänzungen zu einzelnen Punkten im Einstellmenü Einstellung der Schaltpunkte Verzögerung Die eingestellte Verzögerung wird nur nach einem Stromausfall aktiv (Staffelanlauf in Projekten). Bei jedem weiteren Start laufen die Pumpen dann sofort an, wenn sie über das Niveau angefordert werden. Minimalste Niveaueinstellungen (Ein/Aus) Wird ein Einschaltpunkt kleiner als 5 cm gewählt, verwendet die Software automatisch 5 cm als Einschaltpunkt. - Seite 8 Service – Mode Im Auslieferungszustand ist der Service - Mode aktiviert, d.h. alle Einstellungen können geändert werden. Wenn der Service - Mode im Menü abgeschaltet wird, können die Einstellungen mit dem Digitalpotentiometer nur noch abgefragt werden. ACHTUNG! Während der Service-Mode deaktiviert ist, können keine Einstellungen außer der Landessprache geändert werden. Niveau –...
-
Seite 9: Fehlermeldungen, Mögliche Störungen Und Abhilfe
5.0. Fehlermeldungen, mögliche Störungen und Abhilfe 5.1. Fehlermeldungen im Display Meldung im Display mögliche Ursache Abhilfe Therm. Stör.1 Der Reglerkontakt der entsprechenden Pumpe Wenn die eingesetzte Pumpe nicht über den entspre- hat ausgelöst chenden WSK verfügt, muss die Funktion im Menü abgeschaltet werden (s.o. -
Seite 10: Aufstellung, Pneumatischer Und Elektrischer Anschluss Von 3~ Und 1~ Motoren
6.0. Aufstellung, elektrischer Anschluss 6.1. Montage Die Steuerung HCON 15 befindet sich in einem Schaltkasten mit den Abmessungen 290 x 170 x 130 mm ( H x B x T mit Verschraubungen und Luftanschluss). Am Schaltkasten befinden sich 4 Bohrungen für die Befestigung. -
Seite 11: Störmeldeausgänge
Für den Betrieb von 1 ~ Motoren (230V AC) ist eine Brücke von Eingangsklemme L1 nach L2 , sowie von N nach L3 zu legen. Stromzuführung der Pumpen (1~) Der Anschluss der Pumpe erfolgt am Schütz T2 = L und T3 = N ACHTUNG! Da die Strommessung über T2 erfolgt, muss der Motor an dieser Klemme aufgelegt werden. -
Seite 12: Anschlussbeispiele Für Den Betrieb Des Schaltgerätes Mit Schwimmschaltern
6.6. Anschlussbeispiele für den Betrieb des Schaltgerätes mit Schwimmschaltern Im Display wird angezeigt welcher Schalter geschlossen ist. Es müssen immer Schließer verwendet werden. Im Menü unter „Niveau – Steuerung“ müssen „Schwimmschalter“ ausgewählt werden. Der Eingang für den Hochwas- seralarm (Klemme 16 / 17) ist immer aktiv. Für den Einsatz in der Ex- Zone sind die entsprechenden Vorschriften zu beachten. -
Seite 13: Testbetrieb Ohne Pumpe
7.0. Testbetrieb ohne Pumpe 7.1. Um die Steuerung ohne Pumpen zu testen ist folgendes zu beachten: • es reicht N und L1 anzuschließen • die Motorstromüberwachung muss auf 0 A gestellt werden, sonst erscheint die Meldung „L ohne Last“ • Klemme 21 / 22 müssen gebrückt werden, sonst erscheint die Meldung „Therm.Störung 2“... -
Seite 14: Anhang: Klemmenanschlusspläne, Bohrbild, Hinweis Zum Deckel Und Teilabdeckung
10.0. Anhang 14 | DEUTSCH... - Seite 15 Achtung! Bei Anschluss von 1~Motoren beträgt die maximale Anschlussleistung 2,4KW! DEUTSCH | 15...
- Seite 16 16 | DEUTSCH...
- Seite 17 DEUTSCH | 17...
- Seite 18 Hinweis zum Öffnen des Deckels 1. Das graue Seitenteil nach oben drücken. 2. Jetzt kann der Deckel nach vorn geöffnet werden. Der Deckel kann durch Lösen beider grauen Seitenteile auch ganz abgenommen werden. Hinweis zur Teilabdeckung Zur Inbetriebnahme muss kurzfristig unten die Teilblende entfernt werden. In der Praxis hat es sich erwiesen, dass es am Besten ist, die beiden Schrauben nur zu lösen (ca.
