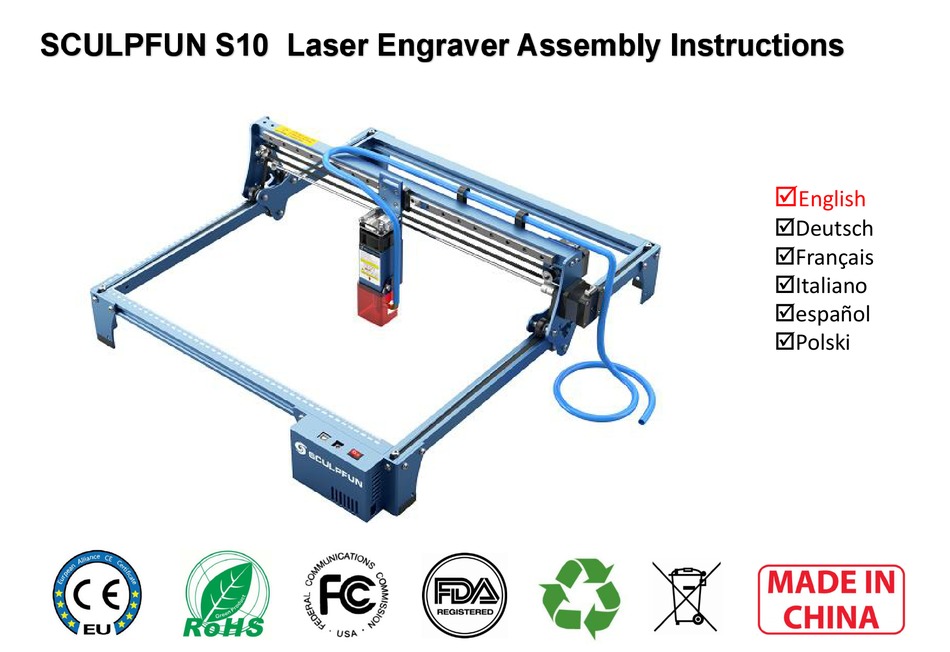

SCULPFUN S10 Montageanleitung
Lasergravierer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für SCULPFUN S10
Inhaltszusammenfassung für SCULPFUN S10
- Seite 1 English Deutsch Français Italiano español Polski...
- Seite 11 English Deutsch Français Italiano español Polski...
-
Seite 12: Vorschau Der Hauptteile
Vorschau der Hauptteile Haupteinheit: 1、Back Beam 2、Front Beam 7、X Beam set 3、Left Beam 4、Right Beam 5、Foot support 1、Back Beam 6、Mainboard support 7、X Beam set 8、Laser module 3、Left Beam 9、Air tube Notiz! Dieses Bild ist das Gesamtbild nach Abschluss der Montage. Wenn Sie sich in den 8、Laser module folgenden Schritten über... - Seite 13 Schritt 1 Montieren Sie den hinteren, linken und rechten Balken Back Beam（Notice label on bags !） Back Beam Left Beam Right Beam M5*30 Hinweis: 1 、 Suchen Sie das gewünschte Werkzeug- und Schraubenmodell, bevor Sie mit M5*18 M5*18 Back Beam der Montage beginnen: T-förmiger Sechskantschlüssel, Schritt 1 Schraubbeutel, Rahmenbalken links / rechts / hinten, Stativ * 2.
-
Seite 14: Schritt 2 Montieren Sie Den X-Balkensatz Und Den Vorderen Balken
Schritt 2 Montieren Sie den X-Balkensatz und den vorderen Balken Tripod Motherboard tripod Montageschritte: 1 、 Schieben Sie die X-Trägerbaugruppe in den U-förmigen Rahmen und achten Sie dabei auf die Richtung des weißen Logos! M5*30 2 、 Erforderliche Komponenten: Stativ * 1, Motherboard-Stativ, Frontrahmenbalken, Step3-Schraubensatz, T-förmiger M5*18 M5*18... - Seite 15 Schritt 3 Installieren Sie den Riemen Bitte führen Sie den Riemen durch das flache Loch Installationsschritte: Installieren Sie den Riemen in der in der Abbildung gezeigten Position. Hinweis: 1. Der Riemen sollte in Pfeilrichtung in der obigen Abbildung installiert werden. 2. Das Zahnmuster des Riemens zeigt nach unten und greift in die Zahnräder ein.
-
Seite 16: Installationsschritte
Schritt 4 Installieren Sie die T-Mutter Nicht durch die Mutter schrauben Put the T nut into the groove, the long side is Tighten the screws and keep parallel to the groove, Strongly press the T nut the long side of the T-nut while rotating the wrench clockwise to make the perpendicular to the groove. - Seite 17 Schritt 5 Installieren Sie das Lasermodul und die Laserabschirmung 1 . M4 hand screw 2. M3 hand screw Lasermodul einbauen und Laserschutz durch Handschrauben...
-
Seite 18: Schritt 6 Installieren Sie Luftschläuche Und Kabel
Schritt 6 Installieren Sie Luftschläuche und Kabel 1. Schließen Sie Motor und Kabel an, beachten Sie: Der X- und Y-Motor sind an den Klemmen gekennzeichnet. Installieren Sie das Laserkabel. Installieren Sie den blauen Luftschlauch an der Maschine, 2. Befestigen Sie das Kabel mit einem schwarzen Kabelbinder am befestigen Sie ihn mit Schrauben und Klammern am X- Maschinenloch. -
Seite 19: Wichtige Tipps Zur Verwendung
Schraube, ziehen Sie sie an einer Seite fest und Fokussierungsprinzip: befestigen Sie dann die Schraube. 1 、 Die Brennweite des SCULPFUN-Lasermoduls 2. Für die Y-Achse müssen Sie die sechseckige ist fest und kann nicht geändert werden. 2 、 Die spezifische Position des Laserfokus liegt... - Seite 20 Sculp your fun ! Graviersoftware:: LightBurn für besseres Schneiden: https://lightburnsoftware.com/ LaserGRBL ist für Anfänger einfacher: http://lasergrbl.com/ Weitere Informationen finden Sie im Benutzerhandbuch oder auf YouTube.
