SCULPFUN S30 Serie Montageanweisung

Vorschau ausblenden Andere Handbücher für S30 Serie:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Deutsch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SCULPFUN S30 Serie

Inhaltszusammenfassung für SCULPFUN S30 Serie

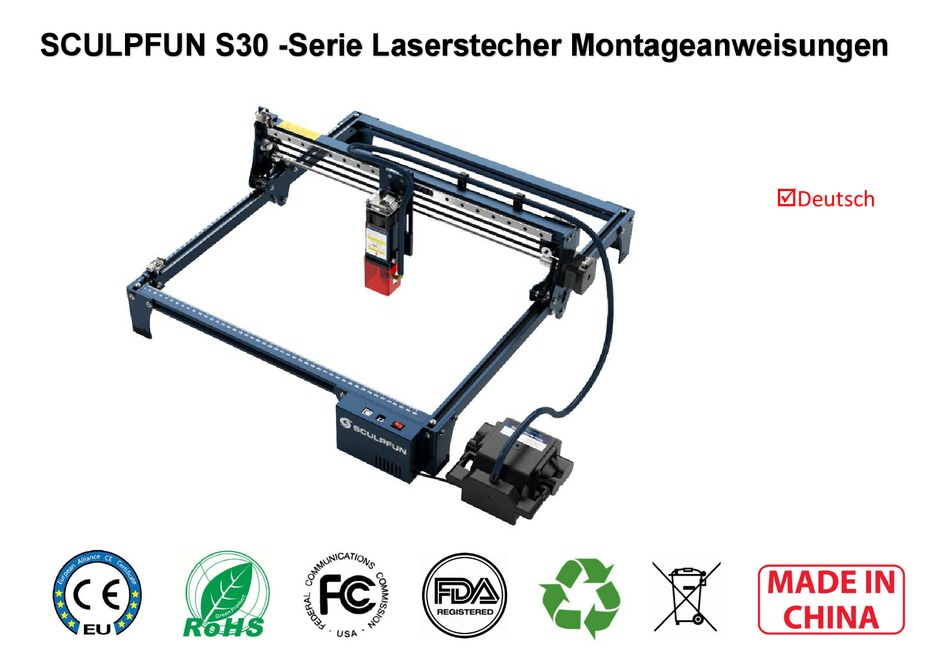

  • Seite 1 Deutsch...

  • Seite 2: Limit Switch

    Vorschau der Hauptteile Haupteinheit: 1 、 Rückstrahl 2 、 Vorderstrahl 3 、 Linkstrahl 7、limit switch 4 、 Rechtsstrahl 5 、 Fußunterstützung 6 、 Luftpumpe 7 、 Limitschalter 8 、 Lasermodul 5、Foot 9 、 Luftrohr support Notiz! 8、Laser module Dieses Bild ist das Gesamtbild nach Abschluss der Baugruppe.

  • Seite 3: Montieren Sie Die Hinteren, Linken Und Rechten Strahlen

    Schritt 1 Montieren Sie die hinteren, linken und rechten Strahlen Rückstrahl（Beachten Sie das Etikett auf Taschen!） Back Beam Left Beam Right Beam Notiz: 1 、 Finden Sie das erforderliche Werkzeug- und Schraubenmodell vor dem Start der Baugruppe: T-förmiger Sechskantschlüssel, Stufen- M5*30 Schraubenbeutel, links/rechts/zurück-Rahmenstrahlen, Stativ*2.

  • Seite 4: Schritt 2 Montage X Beam Set Und Frontstrahl

    Schritt 2 Montage X Beam Set und Frontstrahl Montageschritte: 1 、 Drücken Sie die X Strahlbaugruppe in den U-förmigen Rahmen, M5*30 achten Sie auf die Richtung des weißen Logos! 2 、 Erforderliche Komponenten: Stativ*1, Motherboard-Stativ, M5*18 vorderer Rahmenstrahl, Schraubpackung, T-förmiger M5*18 Sechseckschlüssel.

  • Seite 5: Schritt 3 Installieren Sie Den Riemen

    Schritt 3 Installieren Sie den Riemen Fahren Sie den Gürtel durch das flache Loch Installationsschritte: Installieren Sie den Riemen an der in der Abbildung gezeigten Position, Hinweis: 1. Der Riemen sollte in Richtung des Pfeils in der obigen Abbildung installiert werden. 2. Das Zahnmuster des Gürtels tritt nach unten und beteiligt sich mit den Zahnrädern.

  • Seite 6: Schritt 4 Installieren Sie T -Nut

    Schritt 4 Installieren Sie T -Nut Schieben Sie nicht durch die Mutter Geben Sie die T -Nuss in die Rille,Die lange Seite ist Tighten the screws and keep the parallel zur Rille, drücken Sie die T -Nüsse stark, long side oZiehen Sie die während Sie den Schraubenschlüssel im Schrauben fest und halten Sie die Uhrzeigersinn drehen, um die lange Seite der T -Nuss...

  • Seite 7: Schritt 5 Installieren Sie Lasermodul Und Laserschild

    Schritt 5 Installieren Sie Lasermodul und Laserschild Installieren Sie das Lasermodul und Laserschild von Handschrauben 1 . M4 hand screw 2. M3 hand screw...

  • Seite 8: Schritt 6 Installieren Sie Luftrohre Und Kabel

    Schritt 6 Installieren Sie Luftrohre und Kabel 1. Schließen Sie den Motor und das Kabel an, Hinweis: Der X- und Y - Motorsind auf den Terminals markiert. Installieren Sie das Laserkabel. 2. Fix das Kabel auf dem Maschinenloch mit schwarzer Kabelbindung. Installieren Sie das blaue Luftrohr auf der Maschine und Halten Sie die Kabel locker.

  • Seite 9: Wichtig Mit Tipps

    Wichtig mit Tipps Messung Rand der Aluminium Aluminium Spalte: Legierungsschale Pull S30 /S30 Pro ist 50 mm, S30 Pro Max ist 40 mm Exzentrische Nuss X-Achsen-Controller the surface of the engraved object Wie man die Spannung 1. Für die x-Achse lockern Sie einfach die Fokussierungsprinzip: einstelltvon x- und y -Gürteln 1 、...
  • Seite 10 Laserkopf-/Limitschalter/Luftpumpeninstallationshandbuch Wichtiger Hinweis: Laserkabel müssen an den Rahmen gebunden sein Verwenden Sie Clips Um die Kabel Grenzschalter zu beheben auf Maschine WICHTIG: Es gibt ein detailliertes Video -Tutorial zur Verwendung des automatischen XY Limit Switch Air Pump connect Luftassistenten und der Begrenzung des offiziellen "skulpfun" -Beuner -YouTube. Zum ersten Mal wird empfohlen, das Video zu sparen.https://www.youtube.com/c/SCULPFUNReal/videos...
  • Seite 11 Beobachten und tun Kostenlose Gravurdateien oder Bleib bei Experten und lerne Tutorial -Teilen von Tutorial ØOfficial Facebook Group : ØOfficial YouTube: https://www.facebook.com https://www.youtube.com/c/ Ø Official Website : /groups/538557960530958 SCULPFUNReal/videos www.sculpfun.com...
  • Seite 12 Engraving software: LightBurn for better cutting: https://lightburnsoftware.com/ Learn more in User manual or YouTube. Manufacturer: Shenzhen Sculpfun Technology Co., Ltd. Address: Room 201, Building B, Jinzhicai Factory, No. 1, Guihua Industrial Zone, Guanlan Street, Longhua District, Shenzhen City, Guangdong China...
