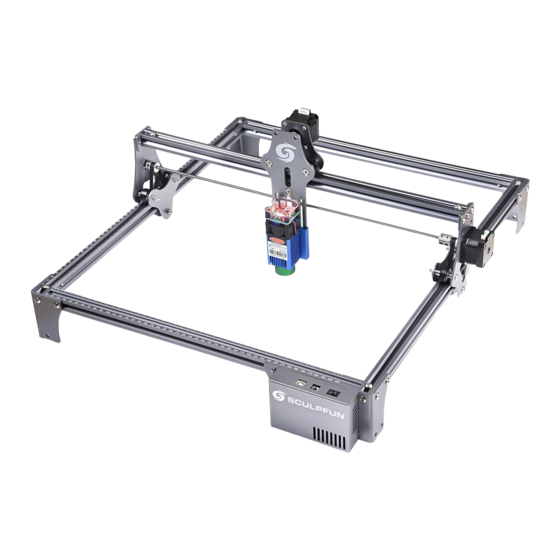

SCULPFUN S6 Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für SCULPFUN S6
Inhaltszusammenfassung für SCULPFUN S6

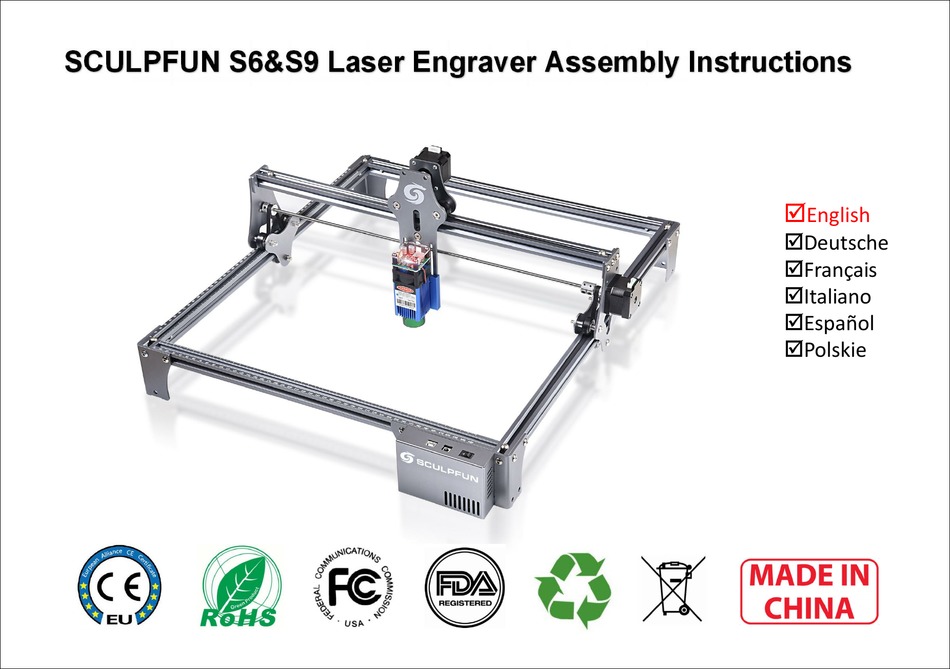

- Seite 1 English Deutsche Français Italiano Español Polskie...
- Seite 11 English Deutsche Français Italiano Español Polskie...
-
Seite 12: Vorschau Der Hauptteile
Vorschau der Hauptteile Haupteinheit: 1 、 Rückstrahl 2 、 Frontbalken 1、Back Beam 7、X Strahlensatz 3 、 Linker Strahl 4 、 Rechter Strahl 5 、 Fußstütze 6 、 Mainboard- Unterstützung 7 、 X Strahlensatz 8 、 Lasermodul Hinweis! 3、Left Beam Dieses Bild ist das Gesamtbild nach Abschluss der Montage. - Seite 13 Schritt 1 Montieren Sie den hinteren, linken und rechten Balken Back Beam Back Beam Left Beam Right Beam M5*30 Hinweis: Back Beam 1 、 Suchen Sie das gewünschte Werkzeug- und Schraubenmodell, bevor Sie mit M5*18 M5*18 der Montage beginnen: T-förmiger Sechskantschlüssel, Schritt 1 Schraubbeutel, Rahmenbalken links / rechts / hinten, Stativ * 2.
-
Seite 14: Schritt 2 Montieren Sie Den X-Balkensatz Und Den Vorderen Balken
Schritt 2 Montieren Sie den X-Balkensatz und den vorderen Balken Stativ Motherboard- Stativ Montageschritte: 1 、 Schieben Sie die X-Trägerbaugruppe in den U-förmigen Rahmen und achten Sie dabei auf die Richtung des weißen Logos! M5*30 2 、 Erforderliche Komponenten: Stativ * 1, Motherboard-Stativ, Frontrahmenbalken, Step3-Schraubensatz, T-förmiger M5*18 M5*18... -
Seite 15: Schritt 3 Installieren Sie Den Riemen
Schritt 3 Installieren Sie den Riemen Installation steps: Install the belt to the position shown in the figure,note: 1. The belt should be installed in the direction of the arrow in the figure above. 2. The tooth pattern of the belt faces downwards and engages with the gears. -
Seite 16: Installationsschritte
Schritt 4 Installieren Sie die T-Mutter Setzen Sie die T-Mutter in die Nut ein. Die lange Ziehen Sie die Schrauben an Seite verläuft parallel zur Nut. Drücken Sie die T- und halten Sie die lange Seite Mutter fest, während Sie den Schraubenschlüssel der T-Mutter senkrecht zur Nut. -
Seite 17: Schritt 5 Installieren Sie Das Lasermodul Und Das Datenkabel
Schritt 5 Installieren Sie das Lasermodul und das Datenkabel Laser Wenn die Dichtheit der Rolle und der Führungsschiene nicht geeignet ist, drehen Sie sie mit einem Schraubenschlüssel auf und ab, um die Dichtheit der Rolle und der Führungsschiene zu kontrollieren Frage: Wie kann man die Enge des Gürtels beurteilen? Datenkabel... -
Seite 18: Das Fokussierungsprinzip Des Sculpfun-Lasermoduls
Das Fokussierungsprinzip des SCULPFUN-Lasermoduls Messsäule aus Kante der Aluminium Aluminiumlegierungsschale Fokussierungsprinzip: 1 、 Die Brennweite des SCULPFUN- Lasermoduls ist fest und kann nicht geändert werden. 2 、 Die spezifische Position des 20mm 20mm Laserfokus liegt 20 mm direkt unter der Kante der Aluminiumlegierungshülle des... -
Seite 19: So Fokussieren Sie Den Laser Schnell Auf Die Oberfläche Der Skulptur
So fokussieren Sie den Laser schnell auf die Oberfläche der Skulptur 20mm 1 、 Platzieren Sie die 2 、 Wenn das Lasermodul 3 、 Entfernen Sie nach dem Messaluminiumsäule auf der guten Kontakt mit der Befestigen des Lasermoduls Oberfläche des gravierten Messaluminiumsäule hat, die Messaluminiumsäule und Objekts, lösen Sie die... -
Seite 20: Kundendienst
Hersteller: Shenzhen Sculpfun Technology Co., Ltd. Adresse: 1411, Gebäude D, Longguang Jiuzuan Business Center Süd, Daling-Gemeinde, Minzhi-Straße, Bezirk Longhua, Shenzhen, Guangdong, China 518131 Sculp your fun ! Hinweis: Dieses Handbuch dient nur zur Installation. Informationen zur Verwendung der laserGRBL- Software, zur Anzeige der Position des Gravurmusters... - Seite 21 English Deutsche Français Italiano Español Polskie...
