FCMFXB-R
58
82

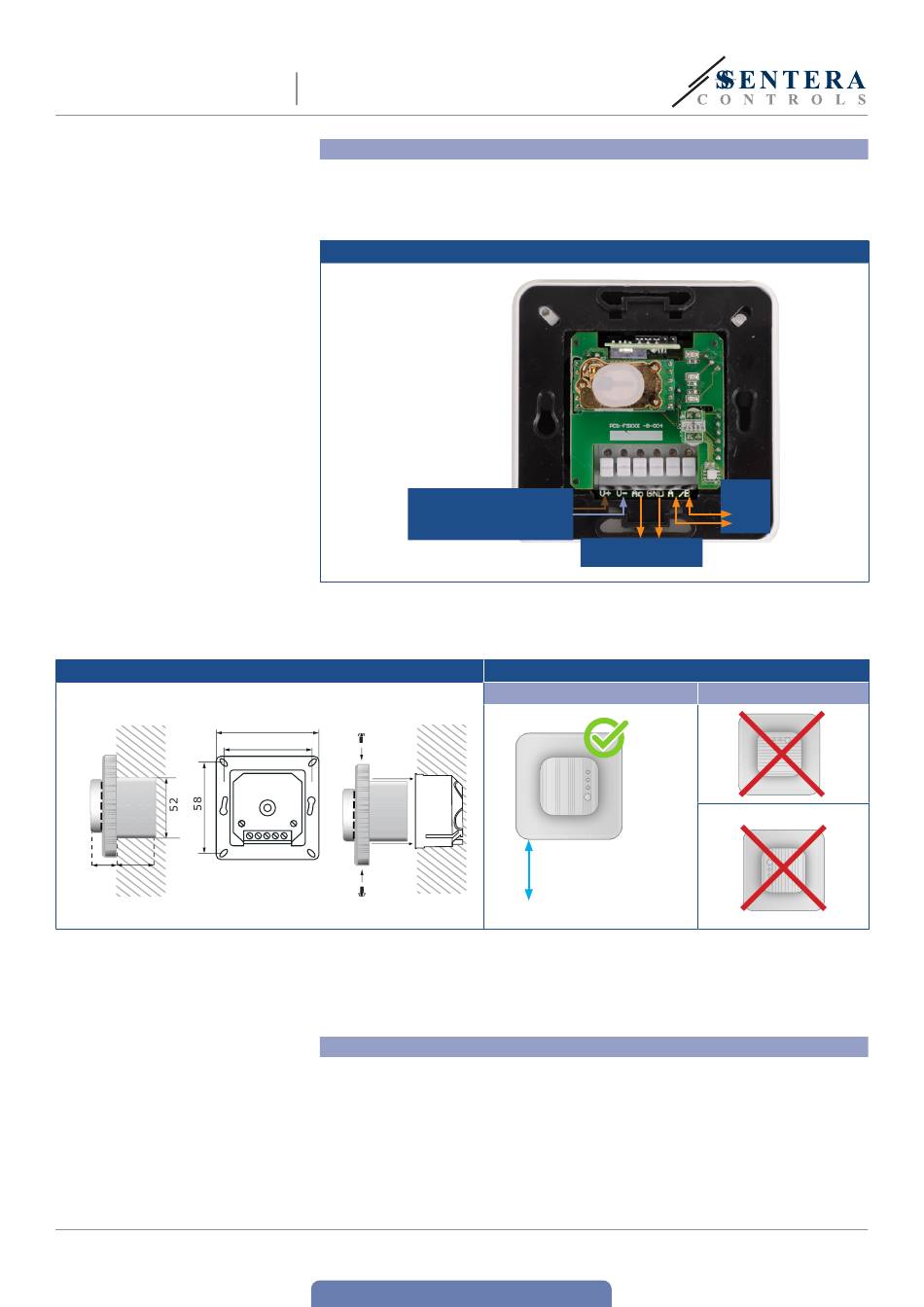

Fig. 2 Einbaumasse - Unterputzmontage
15 38
MIW-FCMFXB-R-DE-000 - 11 / 06 / 21
INTELLIGENTER CO
ALARM
Unterputzmontage
1.
Schalten Sie die Stromversorgung aus.
2.
Entfernen Sie den Gehäusedeckel und nehmen Sie den Regler aus dem Gehäuse
so dass es einfach angeschlossen werden kann.
3.
Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 1).
Fig. 1 Verkabelung und Anschlüsse
FCMFFB-R: 18—24 VDC
FCMFGB-R: 18—24 VDC /
82
4.
Montieren Sie das interne Gehäuse in dem Mauer mit Hilfe von den geeigneten
Verbindungselementen (nicht mitgeliefert). Achten Sie auf die richtige Einbaulage
und Einbaumaße in Fig. 2 und Fig. 3.gezeigt.
76
58
5.
Stellen Sie den Gehäusedeckel zurück und befestigen Sie ihn mit den Schrauben.
6.
Schalten Sie die Stromversorgung ein.
7.
Sie können die Werkseinstellungen über die 3SModbus-Software oder den
Sensistant-Konfigurator auf die gewünschten Werte anpassen. Die werksseitigen
Standardeinstellungen finden Sie im Modbus Register Map vom Produkt.
Für Aufputzmontage
1.
Schalten Sie die Stromversorgung aus.
2.
Entfernen Sie den Gehäusedeckel.
3.
Nehmen Sie das interne Gehäuse heraus.
4.
Befestigen Sie das Außengehäuse mit den im Set enthaltenen Dübeln und
Schrauben an der Wand. Achten Sie auf die richtige Einbaulage und Einbaumaße
in Fig. 4 und Fig. 5.
5.
Führen Sie die Anschlusskabel durch die Kabeldurchführungen des Gerätes.
www.sentera.eu
Zurück zu Inhaltsverzeichnis
SENSOR MIT
2
Versorgungsspannung
15—24 VAC ± 10 %
Analoger / modulierender
Fig. 3 Einbaulage
Korrekt
Halten Sie 1,5 m
Mindestabstand vom
Boden
Modbus
RTU
/B
A
Ausgang
Falsch
