DIG-M-2
ACHTUNG
ÜBERPRÜFUNG DER MONTAGEANWEISUNGEN
ACHTUNG
MIW-DIG-M-2-DE-000 - 08 / 10 / 21
SENTERA INTERNET GATEWAY
FÜR DIN-SCHIENENMONTAGE

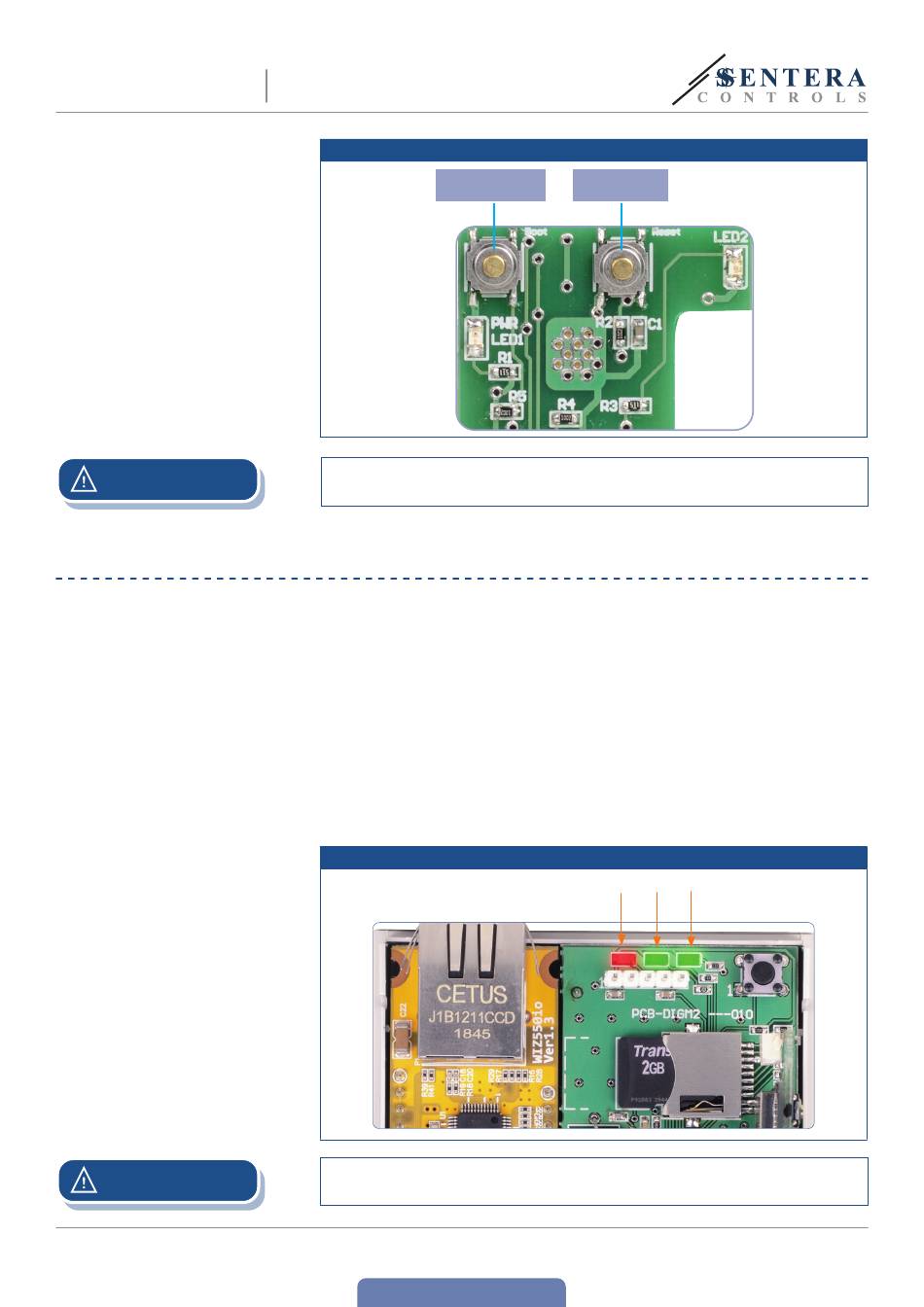

Fig. 5 Wi-Fi Reset Taktschalter
1 - Wi-Fi-Reset
Das PoM Kabel darf NICHT an den Ethernet Anschluss angeschlossen werden. Das
Gerät kann dadurch beschädigt werden!
■
Die grüne LED1 zeigt an, dass das Gerät versorgt wird und die Modbus RTU
Kommunikation mit den Slave Geräten aktiv ist.
■
Die grüne LED2 zeigt eine aktive Kommunikation mit dem Internet an, d.h. das
Gerät kommuniziert erfolgreich mit SenteraWeb und sendet Parameter an die
Cloud.
■
Langsam blinkende rote LED3 zeigt einen Systemfehler an (die Verbindung zur
Cloud wurde unterbrochen).
■
Schnelles Blinken der LED3 zeigt an, dass der Bootloader Modus aktiviert wurde
(siehe Fig. 6).
■
Blinkende LEDs an den RJ45 Buchsen zeigen an, dass Pakete über Modbus RTU
übertragen werden.
■
Ist dies nicht der Fall, überprüfen Sie die Anschlüsse noch einmal.
Fig. 6 LED Anzeige
Der Zustand der LEDs kann nur überprüft werden, wenn das Gerät mit Energie
versorgt wird. Nehmen Sie die entsprechenden Sicherheitsmaßnahmen!

www.sentera.eu

zurück zum Inhaltsverzeichnis
2 - Nur für
Taste Entwickler
LED 3 LED 2 LED 1
