Montage Und Betriebsanleitung In Schritten - Sentera Dig-M-2 Montage- Und Bedienungsanleitung

DIG-M-2

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

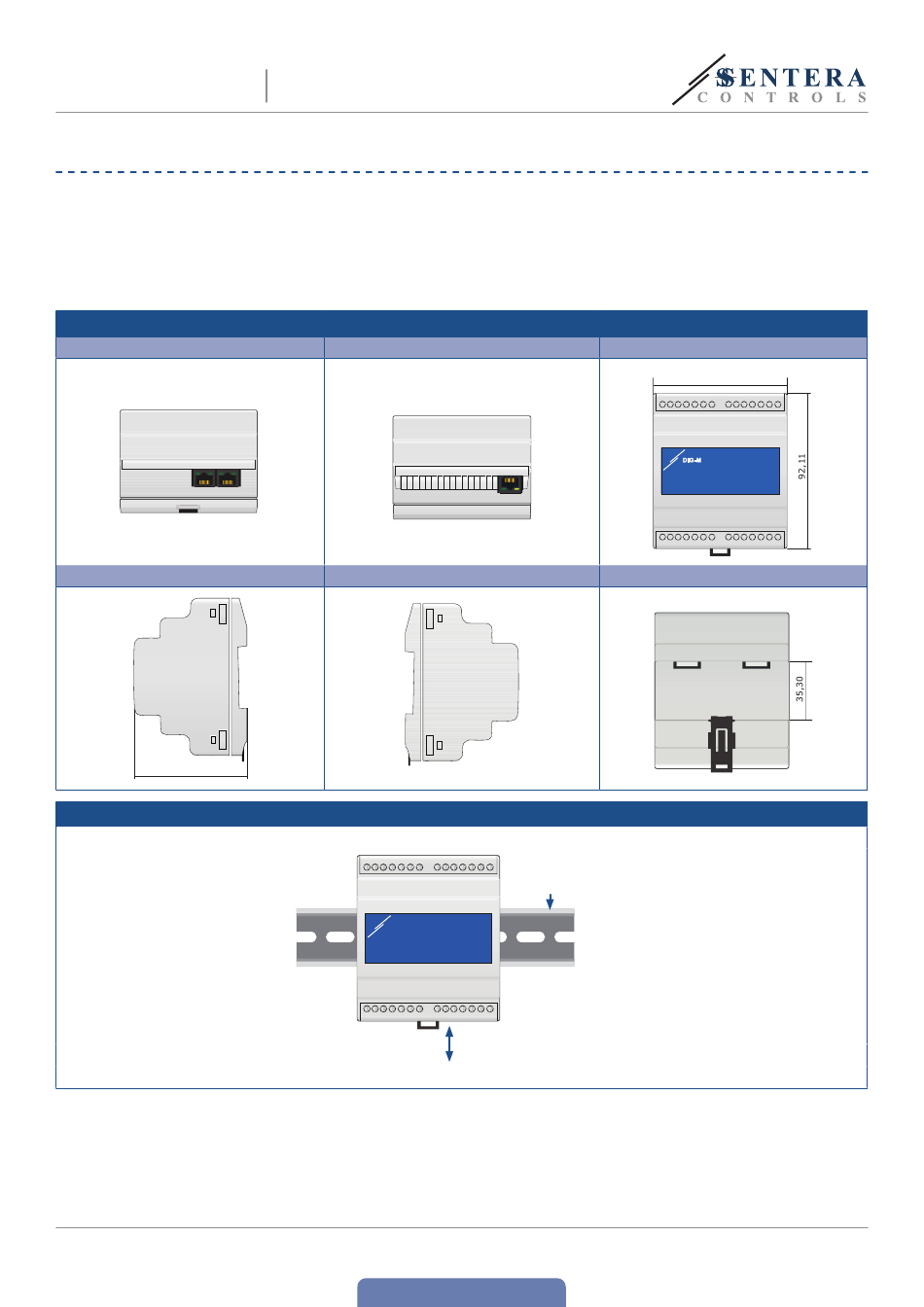

Fig. 1 Einbaumaße
Ansicht von unten
Seitenansicht
65,8
Fig. 2 Einbaulage
MIW-DIG-M-2-DE-000 - 08 / 10 / 21
SENTERA INTERNET GATEWAY
FÜR DIN-SCHIENENMONTAGE
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen" und gehen Sie wie folgt vor:
1. Schieben Sie das Gerät auf den Führungen einer 35 mm DIN-Schiene und
befestigen Sie es mit dem schwarzen Verriegelungsclip auf dem Gehäuse an der
Schiene. Achten Sie auf die richtige Einbaulage und Einbaumaße wie gezeigt in
Fig. 1 Einbaumaße und Fig. 2 Einbaulage.
Obenansicht
Seitenansicht
DIG-M DIG-M
Verriegelungsclip
2.
Schließen Sie die (Sentera) Slave-Geräte an die rechte RJ45-Buchse an (siehe
"Verkabelung und Anschlüsse").
3. Über die linke RJ45 Buchse kann ggf. die GLT oder ein externer Modbus RTU
Master angeschlossen werden.
4.
Das Gerät benötigt PoM (24 VDC). Daher muss entweder der Slave- oder der
Master Kanal mit 24 VDC versorgt werden.
