Sentera DIG-M-2 Montage- Und Bedienungsanleitung Seite 7

DIG-M-2
ACHTUNG

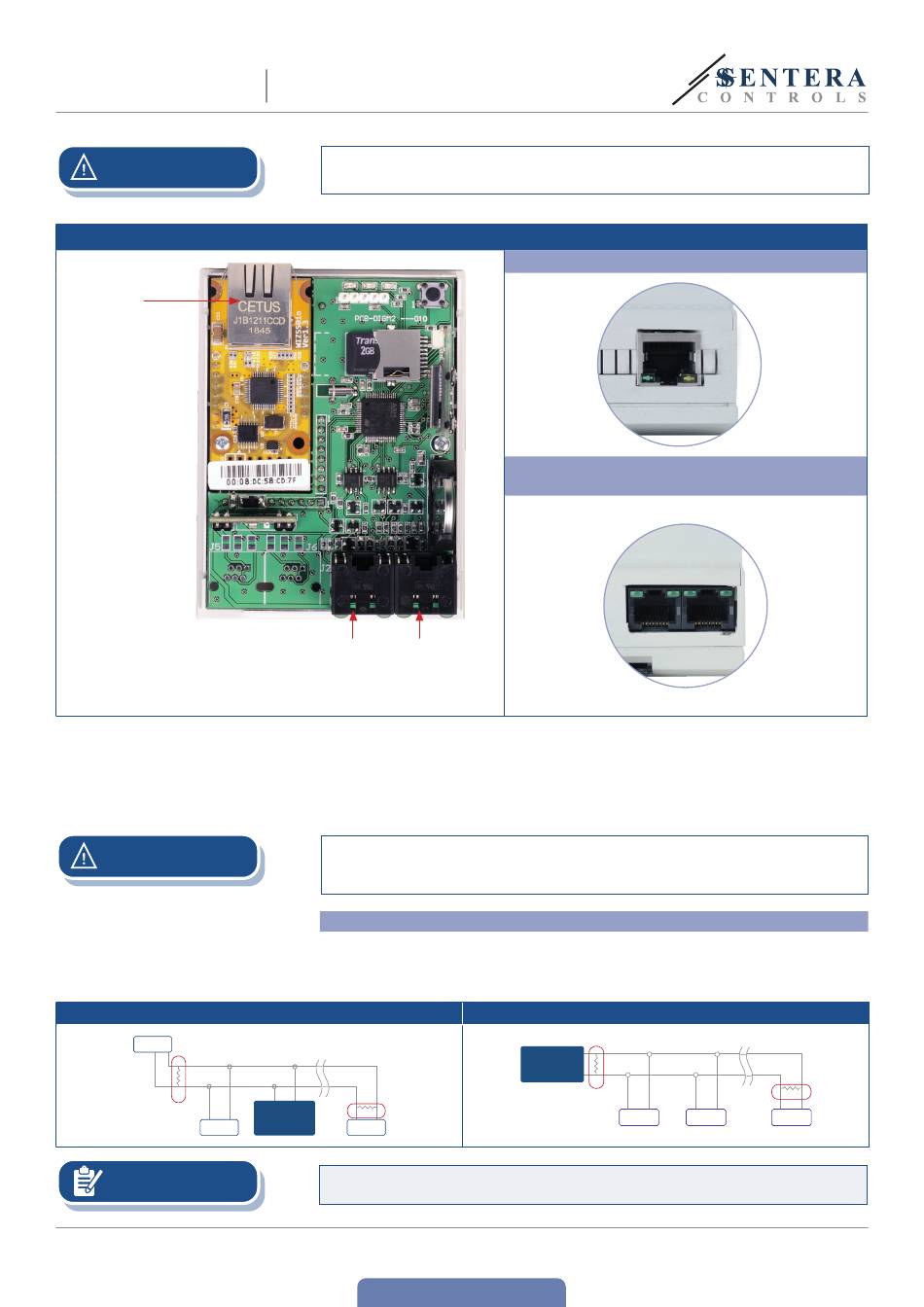

Fig. 3 Anschlussbild
Ethernet
ACHTUNG
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
MIW-DIG-M-2-DE-000 - 08 / 10 / 21
SENTERA INTERNET GATEWAY
FÜR DIN-SCHIENENMONTAGE
Schließen Sie
Stromversorgung des PoM an!
Slave-Kanal Master-
zum Anschluss Kanal zum
von Modbus Anschluss
Master oder von Slave
GLT Geräten
5. Wenn Sie eine verkabelte Verbindung wählen, stecken Sie ein Standard Ethernet
Kabel in den Ethernet-Anschluss und verbinden Sie es mit dem Router.
6.
Konsultieren Sie das Bedienungshandbuch, das auf der Sentera Webseite
verfügbar ist, um das Gerät mit dem Wi-Fi-Netzwerk und mit SenteraWeb zu
verbinden.
Schließen Sie NICHT ein PoM-Kabel an den Ethernet-Anschluss an. Dies kann das
Gerät zerstören! Dieser Ethernet-Anschluss sollte nur mit dem Internet-Router
verbunden werden.
Optionale Einstellungen
Wenn Ihr Gerät das Netzwerk startet oder beendet (Siehe Beispiel 1 und Beispiel 2),
aktivieren Sie den NBT Widerstand über 3SModbus. Wenn Ihr Gerät kein Endgerät
ist, lassen Sie den NBT Widerstand deaktiviert (Standard Modbus Einstellung).
RX
ТX
NBT
Master
Slave n
Schließen Sie den NBT Terminator nur an den beiden am weitesten entfernten
Geräten der Netzwerklinie an!
www.sentera.eu
zurück zum Inhaltsverzeichnis
NICHT beide Stromkreise
Ansicht von oben - RJ45 Ethernet Anschluss
Ansicht von unten - RJ45 PoM: Modbus RTU
Kommunikation und 24 VDC Versorgungsspannung
Beispiel 2
Master
NBT
gleichzeitig an die
vt
RX
ТX
NBT
Slave 1 Slave 2 Slave n
24-VDC
7 - 10
