Produkt. 2.3 Gewährleistung VWR gewährleistet, dass dieses Produkt ab Lieferung zwei (2) Jahre frei von Material- und Herstellungsfehlern ist. Liegt ein Fehler vor, entscheidet VWR nach eigenem Er- messen, das Produkt kostenlos zu reparieren oder auszutauschen oder dem Kunden den Kaufpreis des Produkts zu erstatten, sofern es innerhalb des Gewährleistungs-...
2 | Über diese Dokumentation TD21 Handlungen vorzunehmen, oder dafür, dass die notwendigen Genehmigungen oder Bewilligungen nicht erteilt werden, es sei denn, eine entsprechende Ablehnung ist auf einen Mangel des Produktes zurückzuführen. 2.5 Inhaltliche Richtigkeit und Korrektheit Dieses Dokument wurde Inhaltlich auf Richtigkeit und Korrektheit geprüft und unter- liegt einem kontinuierlichen Korrektur- und Wartungsprozess.
Seite 7
TD21 Über diese Dokumentation | 2 – Ab V1.2 Die genaue Produktbezeichnung entnehmen Sie bitte dem Typenschild auf der Rück- seite des Produktes. HINWEIS Informationen zum Softwarestand erhalten Sie, indem Sie beim Einschalten des Pro- dukts die Eintaste für länger als 5 Sekunden gedrückt halten. In der Hauptanzeige wird die Serie, in der Nebenanzeige der Softwarestand des Produkts angezeigt.
3 | Sicherheit TD21 3 Sicherheit 3.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen.
TD21 Sicherheit | 3 VORSICHT Fehlverhalten! Wenn anzunehmen ist, dass das Produkt nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beein- trächtigt sein, wenn es z.B.
3 | Sicherheit TD21 – Schüttgut Siehe Technische Daten [} S. 24]. 3.5 Qualifiziertes Personal Zur Inbetriebnahme, Betrieb und Wartung muss das betroffene Personal einen ausrei- chenden Wissensstand zum Messverfahren und der Bedeutung der Messwerte ha- ben, dazu leistet dieses Dokument einen wertvollen Beitrag. Die Anweisungen in die- sem Dokument müssen verstanden, beachtet und befolgt werden.
TD21 Beschreibung | 4 4 Beschreibung 4.1 Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Batterien 4.2 Funktionsbeschreibung Das Produkt bietet Präzision, Schnelligkeit und Zuverlässigkeit in einem kompakten ergonomischen Gehäuse.

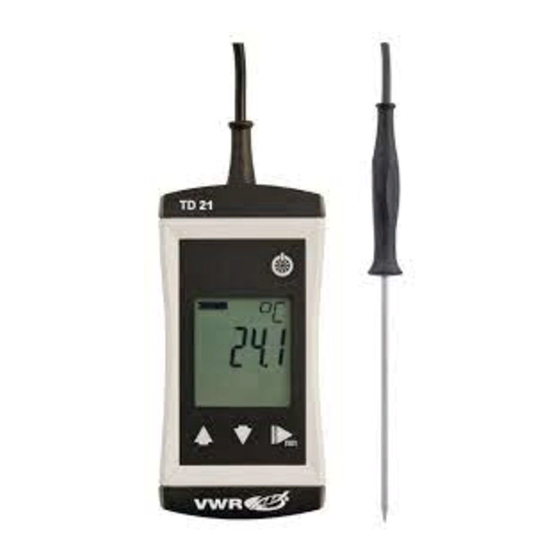

5 | Produkt auf einen Blick TD21 5 Produkt auf einen Blick 5.1 Das TD21 LCD Anzeige TD21 TD21 5.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten gegebenenfalls mit Instabil- symbol oder Art des Modus Min/Max/Hold Hauptanzeige Messwert der aktuellen Temperatur oder Wert für...
Seite 13
TD21 Produkt auf einen Blick | 5 Lang drücken 2s Menü aufrufen, eingefrorener Messwert wird ange- zeigt Menü beenden, Änderungen werden gespeichert B-H86.0.0C.DB101-1.0 13 / 27...
6 | Bedienung TD21 6 Bedienung 6.1 Inbetriebnahme 6.1.1 Erläuterung Beschreibung Durch die Ein-/ Austaste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [} S. 14]. Voraussetzung – Ausreichend volle Batterien sind in das Produkt eingelegt. Handlungsanweisung –...
TD21 Bedienung | 6 5. Nachdem das Menü Konfiguration komplett durchlaufen wurde, werden die Ände- rungen gespeichert. In der Anzeige erscheint STOR. Das Menü Konfiguration kann bei einem beliebigen Parameter verlassen werden, indem die Funktionstaste 2 Se- kunden gedrückt wird. Die bis dahin erfolgten Änderungen werden gespeichert.
6 | Bedienung TD21 POFF Keine automatische Abschaltung Automatische Abschaltung nach ausgewählter Zeit 15 30 60 120 240 in Minuten, wenn kein Tastendruck erfolgt Hintergrundbeleuchtung L,TE Hintergrundbeleuchtung deaktiviert Automatische Abschaltung der Hintergrundbeleuch- 15 30 60 120 240 tung nach ausgewählter Zeit in Sekunden, wenn...
TD21 Bedienung | 6 2. Drücken Sie die Ein-/ Austaste, um das Produkt einzuschalten und das Menü Kon- figuration aufzurufen. Lassen Sie die Abtaste los. Die Anzeige zeigt den ersten Parameter an. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern.
Seite 18
6 | Bedienung TD21 Berechnungsbeispiel – Nullpunktkorrektur T.OF auf 0.00 – Steigungskorrektur T.SL auf 0.00 – Anzeigeeinheit UNIT auf °C – Anzeige in Eiswasser -0,2 °C – Anzeige in Eiswasser Sollwert T.OF = 0,0 °C – Anzeige in Wasserbad 36,6 °C –...
TD21 Grundlagen zur Messung | 7 7 Grundlagen zur Messung 7.1 Mögliche Messfehler 7.1.1 Eintauchtiefe Flüssigkeiten Mindestens 20 mm tief eintauchen und anschließend umrühren. Bei zu geringer Ein- tauchtiefe kann es sonst zu Messfehlern aufgrund der Wärmeableitung des Fühlerro- res kommen.
8 | Wartung TD21 8 Wartung 8.1 Betriebs- und Wartungshinweise HINWEIS Produkt und Temperaturfühler müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs- sen die Batterien entnommen werden.
Seite 21
TD21 Wartung | 8 – Neue, qualitativ hochwertige Batterien verwenden! – Keine unterschiedlichen Typen von Batterien verwenden! – Leere Batterien entnehmen und an dafür vorgesehenen Sammelstellen abgeben! HINWEIS Unnötiges Aufschrauben gefährdet u.a. die Wasserdichtigkeit des Produktes und ist daher zu vermeiden.
9 | Fehler- und Systemmeldungen TD21 9 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe Kein geeigneter Falscher Messfühler Geeigneten Messfühler an- ---- Messfühler ange- schließen Messfühler oder schlossen Produkt defekt Liegt der Messwert im zu- Messwert weit au- lässigen Bereich ßerhalb des Mess-...
TD21 Entsorgung | 10 10 Entsorgung HINWEIS Dieses Produkt ist mit dem Symbol der „durchgestrichenen Mülltonne“ versehen. Das bedeutet, dass dieses Produkt nicht mit dem Restmüll entsorgt werden darf. Stattdes- sen ist es in Ihrer Verantwortung, das Produkt am Ende der Nutzungsdauer ordnungs- gemäß...
– VWR Online-Katalog sowie Informationen über Zubehör und zugehörige Produkte – Weiterführende Produktinformationen und Sonderangebote Kontakt Wenn Sie Informationen oder technische Unterstützung benötigen, wenden Sie sich an Ihr VWR Vertriebszentrum oder besuchen Sie unsere Website unter www.vwr.com. B-H86.0.0C.DB101-1.0 25 / 27...
