Betriebsanleitung
SHEV 3 / 6 (-AP)
BA
SHEV-3/-6 (-AP)
ST4-3140 / ST4-3141 / ST4-3146 / ST4-3151
2.0
BA
SHEV-3/-6 (-AP)
BA_SHEV-3-6(-AP)_DE_20
ST4-3140 / ST4-3141 / ST4-3146 / ST4-3151
Betriebsanleitung
SHEV 3 / 6 (-AP)
2.0

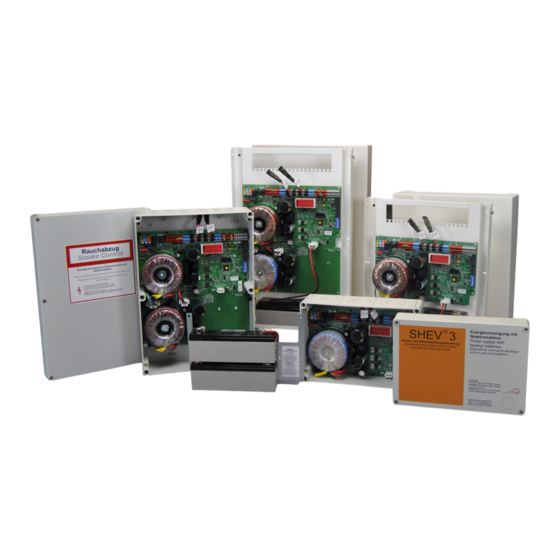

Abbildung exemplarisch!
Nur gültig in Verbindung mit dem Beiblatt: Sicherheitshinweise und Garantiebedingungen!
www.simon-rwa.de
BA_SHEV-3-6(-AP)_DE_20
Datum: 26.06.2015
info@simon-rwa.de
Ausgabe: 2.0/06.2015
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Simon RWA SHEV 3
Inhaltszusammenfassung für Simon RWA SHEV 3
- Seite 1 Betriebsanleitung SHEV 3 / 6 (-AP) SHEV-3/-6 (-AP) ST4-3140 / ST4-3141 / ST4-3146 / ST4-3151 SHEV-3/-6 (-AP) BA_SHEV-3-6(-AP)_DE_20 ST4-3140 / ST4-3141 / ST4-3146 / ST4-3151 Betriebsanleitung SHEV 3 / 6 (-AP) Abbildung exemplarisch! Nur gültig in Verbindung mit dem Beiblatt: Sicherheitshinweise und Garantiebedingungen! www.simon-rwa.de...
-
Seite 2: Inhaltsverzeichnis
5.1. Montage Kunststoffgehäuse ........................16 5.2. Montage Stahlblechgehäuse ........................17 5.3. Elektrischer Anschluss ..........................18 5.4. Leitungslängen ............................19 6. Inbetriebnahme ..........................20 6.1. Inbetriebnahme SHEV 3 / 6 Kunststoffgehäuse ..................22 6.2. Inbetriebnahme SHEV 3 / 6 Stahblechgehäuse ..................23 7. Störungssuche ..........................24 www.simon-rwa.de BA_SHEV-3-6(-AP)_DE_20 Datum: 26.06.2015... - Seite 3 Betriebsanleitung SHEV 3 / 6 Inhaltsverzeichnis 7.1. Fehlermeldungen ............................25 7.2. Fehlersuche ............................... 26 8. Pflege und Wartung ...........................26 9. FAQ (Frequently Asked Questions, häufig gestellte Fragen) ............27 10. Anhang ............................28 10.1. Herstellererklärung ........................... 28 10.2. EG-Herstellererklärung (Inverkehrbringer) ....................28 10.3.
-
Seite 4: Allgemein
Betriebsanleitung SHEV 3 / 6 (-AP) Allgemein 1. Allgemein Betriebsanleitung 1.1 Vorwort zu dieser Anleitung 1.2 Produktbeschreibung ® Diese Anleitung ist für die fachgerechte Bedienung, Installati- Die SHEV 3 / 6 (Smoke and Heat Exhaust Ventilation) stellt on und Wartung durch geschultes, sachkundiges Fachperso- das Kompaktzentralensystem im RWA-Bereich dar. -
Seite 5: Technische Daten
Betriebsanleitung SHEV 3 / 6 (-AP) Technische Daten 2. Technische Daten Ausgangs-Impulsbelastung ® Die SHEV 3 / 6 kann nach folgendem Diagramm, in zeitlicher Tabelle 1: Netzanschlussdaten Abhängigkeit, belastet werden. Der Graph stellt die 20 V DC Ausgangsspannungsgrenze dar. Die Ausgangsspannung darf... - Seite 6 Betriebsanleitung SHEV 3 / 6 (-AP) Technische Daten Tabelle 4: Anschlussdaten Brandmeldeanlage (BMZ) Tabelle 8: Anschlussdaten freier Eingang I Ausgangsspannungsbe- 17,5 V DC bis Eingangsspannungsbe- Klemme 28 Klemme 16 15 V DC bis 30 V DC reich (B3) 18 V DC...
- Seite 7 Betriebsanleitung SHEV 3 / 6 (-AP) Technische Daten Tabelle 11: Mechanische Eigenschaften – Tabelle 14: Zulassungen und Nachweise Stahlblechgehäuse gemäß EMV Richtlinie ® 301 x 323 x 85 mm Maße SHEV 3 AP (B x H x T): 2004 / 108 / EG und der...
-
Seite 8: Funktionsbeschreibung
Betriebsanleitung SHEV 3 / 6 (-AP) Funktionsbeschreibung 3. Funktionsbeschreibung ® Die SHEV 3 / 6 (Smoke and heat exhaust ventilation) stellt Nach Abschluss dieser Entladung darf die Entladeschluss- das Kompaktzentralensystem im RWA-Bereich dar. Sie ist in spannung bzw. die Unterspannungsgrenze nicht erreicht wer- der Standardausführung als kompakte Baugruppe im Einplati-... -
Seite 9: Die Überwachung Des Monitoreingangs Für Abfolgeregelung (Netz- / Notstrom-Betrieb)
Betriebsanleitung SHEV 3 / 6 (-AP) Funktionsbeschreibung 3.3.2 Die Überwachung des Monitoreingangs für 3.3.4 Die Ansteuerung der Lastrelais Abfolgeregelung (Netz- / Notstrom-Betrieb) ® Alle Ausgänge der SHEV 3 / 6 sind mit einem Überlastungs- Kommt es zu einem Netzausfall bzw. Unterspannung der schutz ausgestattet. -
Seite 10: Funktionen
Betriebsanleitung SHEV 3 / 6 (-AP) Funktionen 4. Funktionen 4.1 Lüftungsfunktion Der Taster kann mit unterschiedlichen Aktionsverhalten belegt werden. Die Auswahlmöglichkeiten sind in der folgenden Ta- ® Um die SHEV 3 / 6 für Lüftungszwecke zu verwenden, ist es belle dargestellt und können mit dem Auswahlschalter SW1 möglich, einen Lüftertaster mit den Funktionen AUF / ZU an-... -
Seite 11: Spaltlüftung
Betriebsanleitung SHEV 3 / 6 (-AP) Funktionen Hat die Spaltlüftungszeit nicht den gewünschten Wert: (siehe Kapitel 7. „Störungssuche“ auf Seite 24). ACHTUNG Nur die aufgeführten Konfigurationen des DIP-Schalters sind belegt. Die nicht aufgeführten Auswahl-Kombinationen ACHTUNG des DIP-Schalter sind nicht definiert. D. h. sie deaktivieren Bei der Spaltlüftung ist die Totmannfunktion in Richtung... -
Seite 12: Totmannfunktion
Betriebsanleitung SHEV 3 / 6 (-AP) Funktionen 4.4 Totmannfunktion 4.8 Handsteuereinrichtung Reset Funktion Konfiguration 2, 3 oder 4 (siehe Tabelle 17: „Matrix Lüfter- Die RWA-Meldung lässt sich an der Handsteuereinrichtung taster“ auf Seite 10). zurücksetzen. Betätigt man den RESET-Taster das 1. mal, so wird nur die RWA-Meldung zurückgesetzt. -
Seite 13: Bmz Autoreset Funktion
Betriebsanleitung SHEV 3 / 6 (-AP) Funktionen 4.10 BMZ Autoreset Funktion ACHTUNG Nach einer Auslösung durch BMZ-Kontakt („High“ Signal oder Leitungsunterbrechung von B1) wird durch die BMZ-Reset Bei einer Auslösung oder Leitungsunterbrechung und Funktion die Meldung beim Wechsel des Signals auf „Low“... - Seite 14 Betriebsanleitung SHEV 3 / 6 (-AP) Funktionen Belegung Contact 1 Belegung Contact 2 Bemerkung – 5 – 6 – 7 – 8 Netz vorhanden und kein Draht- bruch an Motorlinie 1/ 2 Antriebe in Richtung AUF ange- Antriebe in Richtung ZU ange-...
-
Seite 15: Anschlussbeispiele
Betriebsanleitung SHEV 3 / 6 (-AP) Funktionen 4.12 Anschlussbeispiele www.simon-rwa.de BA_SHEV-3-6(-AP)_DE_20 Datum: 26.06.2015 info@simon-rwa.de Ausgabe: 2.0/06.2015 Seite 15... -
Seite 16: Montage
Betriebsanleitung SHEV 3 / 6 (-AP) Montage 5. Montage Abbildung 3: Befestigungspunkte SHEV 3 Kunststoff GEFAHR Die Montage darf nur von fachkundigem Per- sonal (Elektrofachkraft) durchgeführt werden. Befestigungspunkte Für die Montage, Installation und Inbetrieb- nahme gelten alle national relevanten Sicher- heitsbestimmungen und Vorschriften. -
Seite 17: Montage Stahlblechgehäuse
Betriebsanleitung SHEV 3 / 6 (-AP) Montage ACHTUNG GEFAHR Die angegebene Schutzart IP 66 bleibt nur erhalten, wenn Trennen Sie die Anschlussleitung allpolig vom Netz. Der ® ® entsprechende Leitungseinführungsmittel verwendet wer- Anschluss der SHEV 3-AP / SHEV 6-AP darf nur span- den. -
Seite 18: Elektrischer Anschluss
Betriebsanleitung SHEV 3 / 6 (-AP) Montage 5.3 Elektrischer Anschluss Abbildung 8: Anschlussplan gesamt (vereinfachte Darstellung) www.simon-rwa.de BA_SHEV-3-6(-AP)_DE_20 Datum: 26.06.2015 info@simon-rwa.de Ausgabe: 2.0/06.2015 Seite 18... -
Seite 19: Leitungslängen
Betriebsanleitung SHEV 3 / 6 (-AP) Montage Abbildung 10: Anschlussplan Thermostat ACHTUNG Installieren Sie, zu Wartungszwecken, einen allpoligen ® Hauptschalter (N, L1) vor der SHEV 3 / 6. INFO Bei den Meldelinien wird die Verwendung von geschirmten Leitungen empfohlen. Der Isolationswiderstand muss ... -
Seite 20: Inbetriebnahme
Betriebsanleitung SHEV 3 / 6 (-AP) Inbetriebnahme 6. Inbetriebnahme ® Inbetriebnahme durchführen. Bevor Sie die SHEV 3 / 6 (-AP) einschalten, führen Sie folgende Sicht- und Funkti- ACHTUNG onskontrollen durch (siehe Abbildung 11: „Inbetriebnahme ® – Checkliste“). Erst wenn die Inbetriebnahme der SHEV 3 / 6 (-AP) erfolg- reich durchgeführt wurde und die bauseitige Energieversor-... - Seite 21 Netz einschalten. Netzversorgung prüfen. nein Leitungsanschluss prüfen. Leuchtet die grüne LED Eingangssicherung der SHEV 3 (F1) / „OK“? SHEV 6 (F1, F3) prüfen. nein Mittels USB-200 und SIMON-Link Grüne LED „OK“ leuchtet, die gelbe LED „STÖRUNG“ blinkt, Fehler auslesen oder siehe bzw.
-
Seite 22: Inbetriebnahme Shev 3 / 6 Kunststoffgehäuse
6.1 Inbetriebnahme SHEV 3 / 6 Kunststoffgehäuse ACHTUNG Stecker vom Akku mit dem Anschluss „Akku“ (X5) verbin- den (siehe Abbildung 12: „Anschluss Akku SHEV 3 Kunst- Wenn die Netzversorgung bei der Inbetriebnahme nicht dau- stoffgehäuse“). erhaft gewährleistet ist, besteht die Gefahr der Tiefentla- dung. -
Seite 23: Inbetriebnahme Shev 3 / 6 Stahblechgehäuse
SHEV 3 / 6 (-AP) Inbetriebnahme Akku mit 4 Schrauben M4 x 8 mm (Schrauben sind im Lie- 6.2 Inbetriebnahme SHEV 3 / 6 Stahblechgehäuse ferumfang enthalten) befestigen. Setzen Sie das Akku-Pack auf die Bodenplatte des Ge- häuses. -
Seite 24: Störungssuche
Betriebsanleitung SHEV 3 / 6 (-AP) Störungssuche 7. Störungssuche Verbinden Sie die PE-Leitung mit dem PE-Anschluss am Deckel. Abbildung 18: PE-Anschluss ACHTUNG Wegen des geringen Schleifenstroms ist der Isolationswi- derstand der überwachten Leitungen(B1, B2 und B3) zu prü- ... -
Seite 25: Fehlermeldungen
Betriebsanleitung SHEV 3 / 6 (-AP) Störungssuche 7.1 Fehlermeldungen INFO ® Die LED-Anzeigen der SHEV 3 / 6 (-AP) werden nur im Netzbetrieb vollständig visualisiert. ® Tabelle 19: Fehlermeldungen an der SHEV 3 / 6 (-AP) grüne LED an grüne LED blinkt grüne LED aus... -
Seite 26: Fehlersuche
Betriebsanleitung SHEV 3 / 6 (-AP) Pflege und Wartung 7.2 Fehlersuche Tabelle 21: Mögliche Fehlerursachen Fehlfunktion mögliche Ursachen Fehlerbehebung • Überwachungsschleife nicht geschlos- • Abschlusswiderstände HE / RM / BMZ prüfen; Motorkanal 1 und 2 wird sofort angesteuert, sen oder unterbrochen. -
Seite 27: Faq (Frequently Asked Questions, Häufig Gestellte Fragen)
Betriebsanleitung SHEV 3 / 6 (-AP) FAQ (Frequently Asked Questions, häufig gestellte Fragen) 9. FAQ (Frequently Asked Questions, häufig gestellte Fragen) FRAGE: Warum ist trotz Einsetzen, Anschließen des Akkus und Auflegen der Netzzuleitung eine Störung vorhanden? ANTWORT: Um die Steuerung inkl. Notstromversorgung in Betrieb zu nehmen müssen Sie die RESET-Taste mehr als 5 Sek. -
Seite 28: Anhang
Betriebsanleitung SHEV 3 / 6 (-AP) Anhang 10. Anhang 10.1 Herstellererklärung 10.3 Firmenanschriften 10.3.1 Deutschland Hiermit erklären wir die Konformität des Produk- tes mit den dafür geltenden Richtlinien. Die Kon- ® Simon RWA Systeme GmbH formitätserklärung kann in der Firma eingesehen Medienstraße 8...
