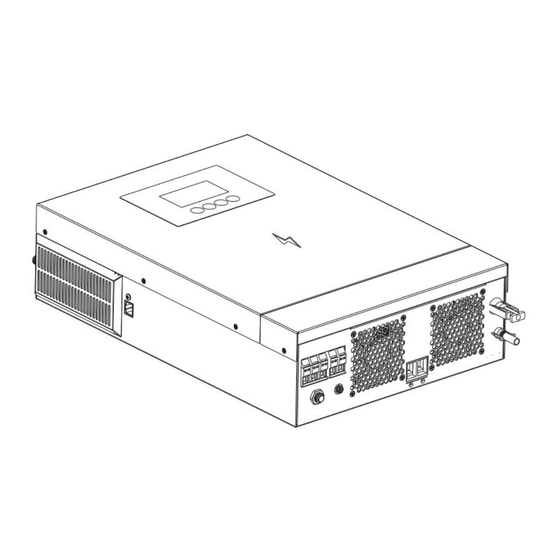

PowMr POW-HVM3.6M-24V Bedienungsanleitung
Solar-inverter-ladegerät
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PowMr POW-HVM3.6M-24V
Inhaltszusammenfassung für PowMr POW-HVM3.6M-24V
- Seite 1 POW-HVM3.6M-24V POW-HVM 4.2M 24V POW-HVM6.2M-48V Solar-Inverter-Ladegerät Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Über diese Broschüre ..............................3 : .................................. 3 WECK ..............................3 ELTUNGSBEREICH Sicherheitshinweise ..............................3 Einleitung ..................................A ............................4 ESONDERE ERKMALE ........................4 RUNDLEGENDE YSTEMARCHITEKTUR ............................. 5 Ü BERSICHT DER RODUKTE INSTALLATIONEN ..............................6 ..........................6 NSPEKTION AUS DEM ASTEN ............................... -
Seite 3: Über Diese Broschüre
1 Über diese Broschüre Zweck: Dieses Handbuch beschreibt die Montage- und Installationsvorgänge und die Fehlerbehebung des Geräts Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie es installieren und bedienen. Reservieren Sie diese Broschüre für zukünftige Nachschlagewerke Geltungsbereich Dieses Handbuch enthält Sicherheits- und Installationsanleitungen sowie Informationen zu Werkzeugen und Verkabelung. -
Seite 4: Einleitung
3 Einleitung Dies ist ein vielseitiger Wechselrichter/Ladegerät, das die Funktionen eines Wechselrichter-Solarladegeräts und eines Batterieladegeräts kombiniert, um eine unterbrechungsfreie Stromversorgung in tragbarer Größe bereitzustellen Das umfassende LCD-Display bietet benutzerkonfigurierbare und einfach zu bedienende Tastenbedienungen wie Batterieladestrom AC/Solarladepriorität und akzeptable Eingangsspannung basierend auf verschiedenen Anwendungen 3.1 Funktionen E reiner Sinuswechselrichter E Konfigurierbarer Eingangsspannungsbereich für Haushaltsgeräte und PCs über LCD-Einstellungen... -
Seite 5: Übersicht Der Produkte
Abbildung 1 Hybridsystem 3.3 Übersicht der Produkte 1. Statusanzeige 2. Ladeanzeige 3. Fehleranzeige 4. Funktionstasten 5. Power On/Off Schalter 6. AC Input 7. AC Ausgang 8. PV-Eingang Batterieeingang 10. Leistungsschalter 11. RS-232 Kommunikationsport/WiFi Port Schutzumschlag optional erhältlich... -
Seite 6: Installationen
4 Installation 4.1 Inspektion aus dem Kasten Bitte überprüfen Sie das Gerät vor der Installation Stellen Sie sicher, dass keine Beschädigungen in der Verpackung vorhanden sind Sie sollten die folgenden Artikel im Paket erhalten haben Einheit x1 Benutzerhandbuch für 4.2 Vorbereitung Entfernen Sie die beiden Schrauben wie unten gezeigt, bevor Sie alle Drähte anschließen 4.3 Montageeinheit... - Seite 7 Bitte befolgen Sie die nachstehenden Schritte, um den Akku 1. Isolierhülse 18 mm für positive und negative Leiter entfernen Es wird empfohlen, die Schnürsenkel-Ferrule mit einem geeigneten Crimpwerkzeug am Ende der positiven und negativen Linie zu platzieren Schließen Sie alle Akkupacks an, wie in der Abbildung unten gezeigt Stecken Sie den Akkudraht flach in den Akkustecker des Wechselrichters und stellen Sie sicher, dass der Bolzen mit einem Drehmoment von 2 Nm im Uhrzeigersinn angezogen wird Stellen Sie sicher, dass die Polarität von Batterie und Wechselrichter/Ladung korrekt verbunden ist und der Leiter fest in die Batterieklemme eingeschraubt ist...
-
Seite 8: Ac Input/Output-Anschluss
4.5 AC Input/Output-Anschluss Vorsicht Präsident.-Die Aussprache geschlossen. Installieren Anschließen Wechselstrom-Eingangsnetzteils einen separaten Wechselstrom-Leistungsschalter zwischen dem Wechselrichter und dem Wechselstrom-Eingangsnetzteil Dadurch wird sichergestellt, dass der Wechselrichter während der Wartung sicher abgeschaltet werden kann und ein Überstrom des Wechselstromeingangs vollständig verhindert wird. Die empfohlene Spezifikation für AC-Leistungsschalter ist 3,6 kW/4,2 kW 32A 6,2 kW 50A Vorsicht Der Präsident.-Die Aussprache ist geschlossen. -
Seite 9: Anschlüsse Für Photovoltaik
Beachten Sie, dass der Neustart von Geräten wie Klimaanlagen mindestens 2 bis 3 Minuten dauert, da genügend Zeit erforderlich ist, um das Kältemittelgas im Kreislauf auszugleichen Wenn ein Stromausfall auftritt und sich innerhalb kurzer Zeit erholt, wird dies zu Schäden an den angeschlossenen Geräten führen Um solche Schäden zu vermeiden, überprüfen Sie vor der Installation, ob der Hersteller der Klimaanlage mit einer Verzögerungsfunktion ausgestattet ist Andernfalls löst dieser Wechselrichter/Ladegerät eine Überlaststörung aus und schaltet den Ausgang ab, um Ihr Gerät zu schützen, aber manchmal verursacht es immer noch interne Schäden an der Klimaanlage... - Seite 10 Schritt 2 Trennen Sie den DC-Leistungsschalter 3. Schritt Befolgen Sie die nachstehenden Schritte, um die mitgelieferten Photovoltaik-Steckverbinder mit den Photovoltaikmodulen zu montieren Komponenten und Werkzeuge für Photovoltaik-Steckverbinder Kabel Kabelprüfung und Steckverbinder als emblv-Verfahren L30mRN Stecken Sie das Streifenkabel in die männliche Klemme und crimpen Sie die männliche Klemme wie in der Abbildung unten gezeigt Abziehen eines Kabels von 8 mm an beiden Enden Achten Sie darauf, den Leiter nicht zu zerkratzen Stecken Sie das konfektionierte Kabel in das Steckergehäuse, wie in der Abbildung...
-
Seite 11: Endmontage
4.7 Endmontage Nachdem Sie alle Drähte angeschlossen haben, ziehen Sie die beiden Schrauben wie unten gezeigt an, um die Bodenabdeckung wieder an ihren Platz zu bringen 4.8 Koordination der Verbindungen 1. Wi-Fi-Cloud-Kommunikation optional Bitte verbinden Sie den Wechselrichter mit dem Wi-Fi-Modul über das mitgelieferte Kommunikationskabel Laden Sie die App aus dem APP store herunter und installieren Sie sie und lesen Sie die Wi-Fi Plug Quick Installationsanleitung, um das Netzwerk einzurichten und sich zu registrieren Der Status des Frequenzumrichters wird über eine mobile App oder eine Computerwebseite angezeigt... -
Seite 12: Icons Für Die Lcd-Anzeige
LED Anzeige LED Anzeige The message Die Ausgänge werden im Leitungsmodus von einem Netzteil Fest eingeschaltet gespeist Investitionen/Austausch Grün Im Batteriebetrieb wird der Ausgang von der Batterie oder der The flash Photovoltaik gespeist Fest eingeschaltet Der Akku ist voll geladen Kapitel 4 Grün The flash... - Seite 13 Konfigurator und Fehlermeldungen Zeigt das Setup-Programm an Zeigt Warn- und Fehlercodes an Warnung blinkt Warncode Fehler Beleuchtung mit Fehlercode Ausgabeinformationen Anzeige der Ausgangsspannung Ausgangsfrequenz Prozentsatz der Last Lasteinheit VA Lasteinheit Watt und Entladestrom Informationen zum Akku Informationen laden Zeigt Überlastung an Mode-Betriebsinformationen Zeigt an, dass das Gerät an die Stromversorgung angeschlossen ist Das Anzeigegerät ist an das Photovoltaikpanel angeschlossen...
-
Seite 14: Lcd Einstellungen
5.4 LCD Einstellungen Das Gerät wechselt in den Setup-Modus, nachdem die ENTER Taste 3 Sekunden gedrückt gehalten wurde. Drücken Sie die Up- oder Down-Taste, um das Setup Dann drücken Sie die Eingabetaste, um die Auswahl zu bestätigen oder die ESC-Taste, um zu beenden Das Programm einrichten Verfahren... -
Seite 21: Anzeigeeinstellungen
5.5 Anzeigeeinstellungen Drücken Sie die Auf- oder Abwärtstaste, um die LCD-Anzeigeinformationen Optionale Informationen Schalten der Eingangsspannung in der folgenden Reihenfolge Eingangsfrequenz PV-Spannung Ladestrom Ladeleistung Batteriespannung Ausgangsspannung Ausgangsfrequenz Last in Prozent Watt Last Voltammetrie Last Watt Last DC Entladestrom Haupt-CPU-Version... -
Seite 25: Beschreibung Der Arbeitsweise
5.6 Beschreibung des Betriebsmodus... -
Seite 26: Beschreibung Des Batterieausgleichs
5.7 Beschreibung des Batterieausgleichs Der Laderegler fügt eine Entzerrungsfunktion hinzu Es kehrt die Akkumulation von negativen chemischen Effekten wie Delamination Dies ist ein Fall, in dem die Säurekonzentration am Boden der Batterie höher ist als an der Oberseite Ausgleich hilft auch bei der Entfernung von Sulfatkristallen, die sich auf der Platte ansammeln können Wenn es erlaubt wird, diese als Sulfatierung bezeichnete Situation zu entwickeln, verringert es die Gesamtkapazität der Batterie Es wird daher empfohlen, die Batterie regelmäßig auszubalancieren So wenden Sie die Gleichgewichtsfunktion an... -
Seite 27: Ehlerreferenzcode
Ausgleich von Ladezeiten und Timeouts Während der Entzerrungsphase versorgt die Steuerung die Batterie so viel wie möglich, bis die Batteriespannung auf die Entzerrungsspannung Dann wird eine Konstantspannungseinstellung angelegt, um die Batteriespannung bei der Die Batterie bleibt in der Ausgleichsphase, bis die eingestellte Batterieausgleichszeit erreicht ist Ausgleichsspannung Absorptionsspannu ng Schwimmende... -
Seite 28: Arnmelder
Die Busspannung ist zu niedrig Softstart des Wechselrichters fehlgeschlagen Überspannung im Wechselstromausgang Stromsensorfehler Ausgangsspannung zu niedrig Überschreitung der PV-Spannung 5.8 Warnmelder Warncode Warnung vor Akustischer Alarm Das Symbol blinkt Ereignissen Lüfter verriegelt, wenn der Dreimal pro Sekunde piepen Inverter eingeschaltet ist Überladung der Batterie Piepsen pro Sekunde Low Power... -
Seite 29: Reinigung Und Wartung Von Staubschutzkits
6 Reinigung und Wartung von Staubschutzkits 6.1 Übersicht Jeder Wechselrichter ist bereits ab Werk mit einem Anti-Dämmerungs-Kit ausgestattet Der Wechselrichter erkennt das Kit automatisch und aktiviert den internen Wärmesensor, um die Innentemperatur zu regulieren Das Kit verhindert auch die Dämmerung des Wechselrichters und erhöht die Zuverlässigkeit des Produkts in rauen Umgebungen 6.2 Reinigung und Wartung Schritt 1 Lösen Sie die Schraube an der Oberseite des Inverters gegen den Uhrzeigersinn Schritt 2 Dann kann der Staubbehälter entfernt werden, um den Luftfilterschaum zu entfernen, wie in der folgenden... -
Seite 30: Spezifikation
7 Spezifikation Tabelle 1 Linienmodusspezifikationen Modell des Wechselrichters 3,6 kW 4,2 kW 6,2 KW Eingangsspannungswellenform Sinusgenerator oder Generator Nenneingangsspannung 230 Volt AC 170 VAC 7 V (USV) Geringe Verlustspannung 90 VAC 7 V Elektrogeräte 180 VAC 7 V (USV) Verlustarme Rücklaufspannung 100 VAC 7 V Elektrogeräte Hohe Verlustspannung 280 VAC 7 V... - Seite 31 Tabelle 2 Wechselrichtermodusspezifikationen 3,6 kW 4,2 kW 6,2 kW Modell des Wechselrichters Nennleistung 3,6 kW 4,2 kW 6,2 kW Ausgangsspannungswellenform Reine Sinuswelle Einstellung der Ausgangsspannung 230 Volt AC ±5% Ausgangsfrequenz 50 Hz Spitzenwirkungsgrad Überlastschutz 3s@> 150% Last 5s @ 101% ~ 150% Last Überspannungskapazität 2* Nennleistung 5 Sekunden Nenn-Gleichstrom-Eingangsspannung...
-
Seite 32: Abelle Llgemeine Pezifikationen
Tabelle 3 Lademodusspezifikationen Gebührenmodell für Versorgungsunternehmen Modell des Wechselrichters 3,6 kW 4,2 kW 6,2 kW Abrechnungsalgorithmus Drei Schritte AC-Ladestrom max. 100 Ampere (@Vi/p = 230 Vac) 100 Ampere (@Vyp = 230 Vac) Flüssigkeitsgefüllte Batterie 29.2 58.4 Spannung AGM/Gel-Batterie 28.2 56.4 Schwebende Ladespannung 27Vdc 54Vdc... -
Seite 33: Troubleshooting
8 Troubleshooting Das Problem LCD/LED/Summer Erklärung/mögliche Ursache Was tun Das Gerät schaltet sich LCD/led und Summer Zu niedrige Batteriespannung (< 1,91 während des werden für 3 Sekunden 1. Laden Sie den Akku auf Startvorgangs aktiviert und dann V/Batterie) 2. Austausch von Batterien automatisch ab komplett ausgeschaltet 1. -
Seite 34: Anhang Ungefährer Sicherungsplan
9 Anhang Ungefährer Sicherungsplan Das Modell Last (W) Backup-Zeit @24Vdc lOOAh min Backup-Zeit @ 24Vdc 200Ah min 1100 1200 1500 3,6 KW 1800 4,2 kW 2100 2400 2700 3200 3600 4200 Das Modell Last (W) Backup-Zeit @48Vdc lOOAh min Backup-Zeit @ 48Vdc 200Ah min 1288 1000 1500... - Seite 35 Leistung Shenzhen Hehejin Industrial Co., Ltd. Tel/Fax +86755-28219903 E-Mail aftersale@ysolartech.com Website www.ysolartech.com Adresse Henggang Street, Longgang District, Shenzhen, Guangdong, China...
