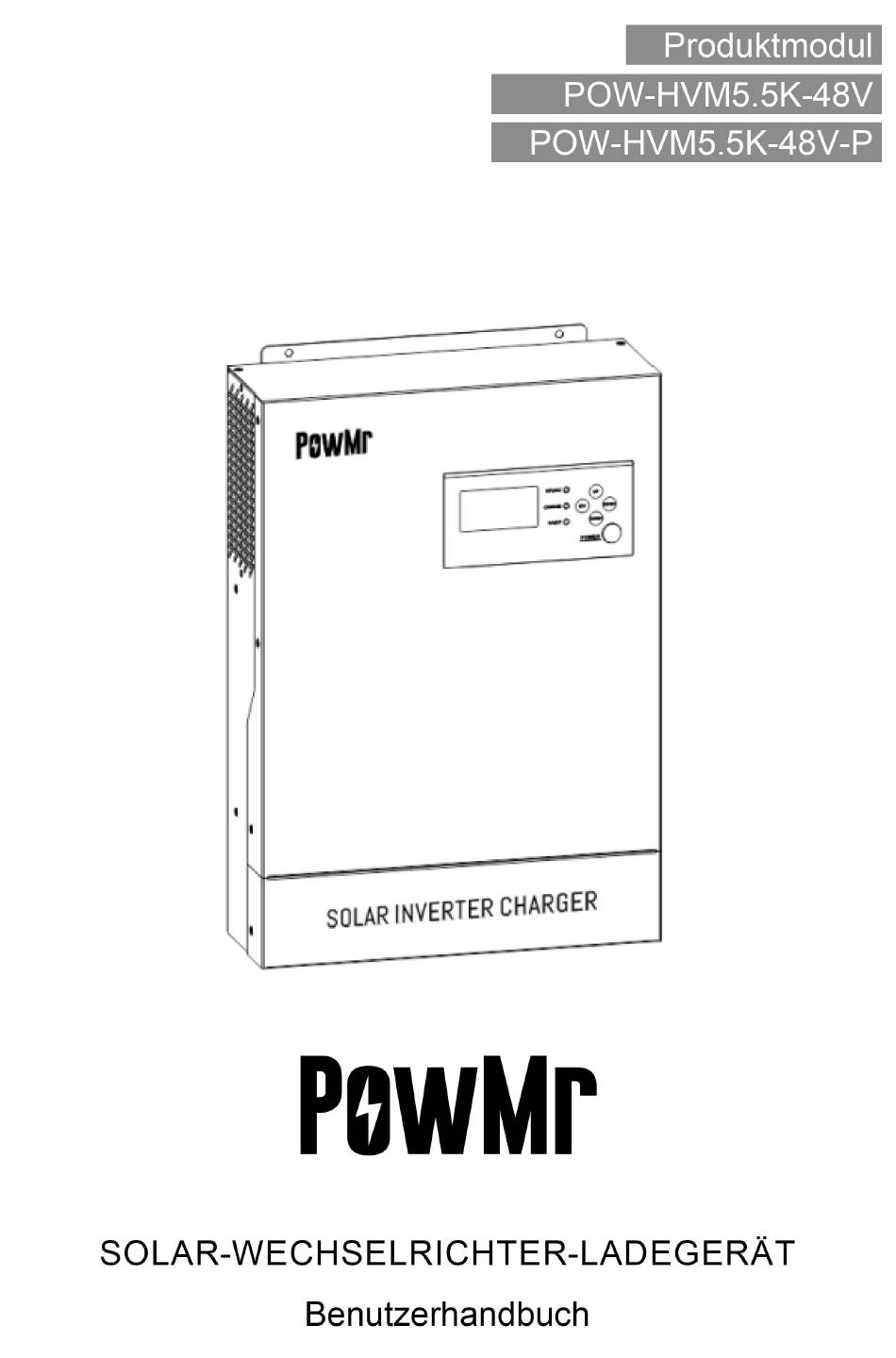

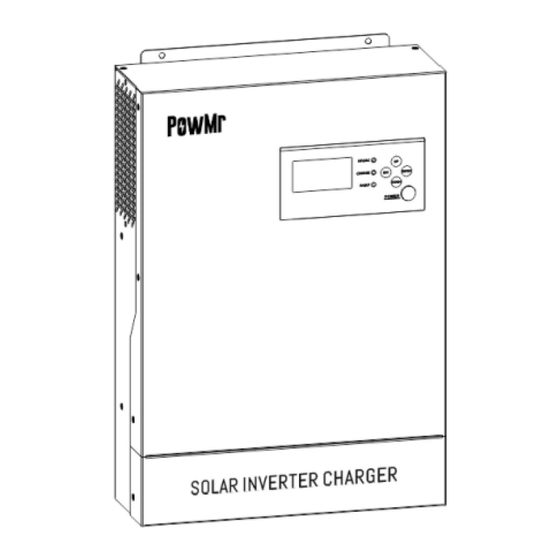

PowMr POW-HVM5.5K-48V Benutzerhandbuch
Solar-wechselrichter-ladegerät
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PowMr POW-HVM5.5K-48V
Inhaltszusammenfassung für PowMr POW-HVM5.5K-48V
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bitte bewahren Sie diese Anleitung für den späteren Gebrauch auf! Lesen Sie alle Hinweise und Vorsichtsmaßnahmen im Handbuch, bevor Sie mit der Installation beginnen! WARNUNG: Dieses Kapitel enthält wichtige Sicherheits- und Bedienungshinweise. Lesen Sie dieses Handbuch und bewahren Sie es zum späteren Nachschlagen auf. ... - Seite 3 Kabelsystem angeschlossen werden. Achten Sie bei der Installation dieses Wechselrichters auf die Einhaltung der örtlichen Anforderungen und Vorschriften. Verursachen Sie NIEMALS einen Kurzschluss zwischen AC-Ausgang und DC-Eingang. Schließen Sie das Gerät NICHT an das Stromnetz an, wenn der Gleichstromeingang kurzgeschlossen ist.
-
Seite 4: Inhaltsverzeichnis
Inhaltsübersicht Wichtige Sicherheitshinweise ......................1 Über dieses Handbuch ........................5 Zweck ............................5 Umfang ............................ 5 Einführung ............................5 Eigenschaften .......................... 5 Grundlegende Systemarchitektur .....................6 Produktübersicht ........................7 Einrichtung ............................8 Auspacken und Inspektion .......................8 Wählen Sie den Montageort ....................8 Montieren Sie den Wechselrichter ................... - Seite 5 Spezifikationen ..........................48 Tabelle 1 Spezifikationen für den Leitungsmodus ..............48 Tabelle 2 Spezifikationen für den Wechselrichterbetrieb ............49 Tabelle 3 Spezifikationen für den Lademodus ............... 50 Tabelle 4 Allgemeine Spezifikationen ..................51 Störungsbeseitigung ........................52 Anleitung zur parallelen Installation .................... 55 Anleitung ..........................55 Inhalt des Pakets ........................
-
Seite 6: Über Dieses Handbuch
Über dieses Handbuch Über dieses Handbuch Zweck Dieses Handbuch beschreibt den Zusammenbau, die Installation, den Betrieb und die Fehlersuche für dieses Gerät. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Umfang Dieses Handbuch enthält Sicherheits- und Installationsrichtlinien sowie Informationen über Werkzeuge und Verkabelung... -
Seite 7: Grundlegende Systemarchitektur
Grundlegende Systemarchitektur Die folgende Abbildung zeigt die grundlegende Anwendung dieses Wechselrichters/Ladegeräts. Es umfasst auch die folgenden Geräte, um ein komplettes laufendes System zu haben: Generator oder Versorgungsunternehmen PV-Module (Option) Wenden Sie sich an Ihren Systemintegrator für andere mögliche Systemarchitekturen je nach Ihren Anforderungen. -
Seite 8: Produktübersicht
Produktübersicht LCD-Anzeige Batterieeingang Statusanzeige Stromkreisunterbrecher Ladeanzeige RS232-Kommunikationsanschluss Störungsanzeige paralleler Kommunikationsanschluss Funktionstasten (nur bei Parallelmodell) Ein/aus-Schalter potentialfreier Kontakt (optional) AC-Eingang USB-Kommunikationsanschluss AC-Ausgang (optional) PV-Eingang Erdung HINWEIS Einzelheiten zur Installation und zum Betrieb von Parallelmodellen finden Sie in der Anleitung zur Parallelinstallation. -
Seite 9: Einrichtung
Einrichtung Einrichtung Auspacken und Inspektion Bitte überprüfen Sie das Gerät vor der Installation. Vergewissern Sie sich, dass nichts in der Verpackung beschädigt ist. Sie sollten die folgenden Teile in der Verpackung erhalten haben: Die Einheit x 1 Benutzerhandbuch x 1 ... -
Seite 10: Montieren Sie Den Wechselrichter
Montieren Sie den Wechselrichter Montieren Sie das Gerät mit drei Schrauben. Es wird empfohlen, M4- oder M5-Schrauben zu verwenden. Vorbereitung Bevor Sie alle Kabel anschließen, nehmen Sie bitte die untere Abdeckung ab, indem Sie zwei Schrauben entfernen (siehe unten). -
Seite 11: Verbindung
Verbindung Verbindung Batterieanschluss Empfohlenes Batteriekabel, Abisolierlänge (L2) und Verzinnungslänge (L1): Maximale Kapazität Kabel Drehmoment Modell Drahtgröße L1 (mm) L 2 (mm) Stromstärke der Batterie mm² Wert 1.5KVA 100AH 4AWG 2~ 3 Nm 3.5KVA 137A 100AH 2AWG 2~ 3 Nm 5.5KVA 137A 200AH 2AWG... - Seite 12 VORSICHT Legen Sie nichts zwischen den flachen Teil der Wechselrichterklemme, da es sonst zu einer Überhitzung kommen kann. Tragen Sie kein Antioxidationsmittel auf die Klemmen auf, bevor die Klemmen fest angeschlossen sind. Bevor Sie die endgültige Gleichstromverbindung herstellen oder den Gleichstromunterbrecher/Trennschalter schließen, müssen Sie sicherstellen, dass Plus (+) an Plus (+) und Minus (-) an Minus (-) angeschlossen ist.
-
Seite 13: Ac-Eingangs-/Ausgangsanschluss
AC-Eingangs-/Ausgangsanschluss Vorgeschlagene Kabelanforderungen für AC-Leitunge Wert des Modell Messgerät Drehmoments 1.5KVA 12AWG 1.2~ 1.4Nm 3.5KVA 10AWG 1.4~ 1.6Nm 5.5KVA 8 AWG 1.4~ 1.6Nm VORSICHT Bevor Sie den Wechselrichter an die AC-Eingangsstromquelle anschließen, installieren Sie bitte einen separaten AC-Schutzschalter zwischen Wechselrichter und AC-Eingangsstromquelle. - Seite 14 →Erde (gelb-grün) L→Leitung (braun oder schwarz) N→Neutral (blau) WARNUNG Vergewissern Sie sich, dass die Netzstromquelle getrennt ist, bevor Sie versuchen, sie fest mit dem Gerät zu verbinden. 4. Führen Sie dann die AC-Ausgangsdrähte entsprechend der auf der Klemmleiste angegebenen Polarität ein und ziehen Sie die Klemmschrauben fest.
-
Seite 15: Pv-Anschluss
5. Vergewissern Sie sich, dass die Drähte fest angeschlossen sind. VORSICHT Achten Sie darauf, dass die AC-Leitungen mit der richtigen Polarität angeschlossen werden. Wenn die L- und N-Drähte umgekehrt angeschlossen werden, kann es zu einem Kurzschluss kommen, wenn diese Wechselrichter im Parallelbetrieb arbeiten. ... - Seite 16 Auswahl der PV-Module Bei der Auswahl geeigneter PV-Module sollten Sie die folgenden Parameter berücksichtigen: 1. Die Leerlaufspannung (Voc) der PV-Module überschreitet nicht die max. PV-Generator-Leerlaufspannung des Wechselrichters. 2. Die Leerlaufspannung (Voc) der PV-Module sollte höher sein als die Mindestbatteriespannung. Solar-Lademodus UMRICHTERMODELL 1.5KVA / 3.5KVA / 5.5KVA Max.
-
Seite 17: Endmontage
3. Vergewissern Sie sich, dass die Drähte fest angeschlossen sind. Endmontage Nachdem Sie alle Kabel angeschlossen haben, bringen Sie die untere Abdeckung wieder an, indem Sie zwei Schrauben wie unten gezeigt anziehen. -
Seite 18: Trockenkontakt Signal
Trockenkontakt Signal Auf der Rückseite befindet sich ein potentialfreier Kontakt (3A/250VAC). Wenn das Programm 38 auf "Deaktivieren" eingestellt ist, kann es verwendet werden, um ein Signal an ein externes Gerät zu senden, wenn die Batteriespannung ein Warnniveau erreicht. Wenn das Programm 38 auf "Aktivieren"... -
Seite 19: Operation
Operation Operation Strom EIN/AUS Wenn das Gerät ordnungsgemäß installiert ist und die Batterien richtig angeschlossen sind, drücken Sie einfach den Ein/Aus-Schalter (auf der Taste des Gehäuses), um das Gerät einzuschalten. Bedien- und Anzeigefeld Das Bedien- und Anzeigefeld, das in der folgenden Abbildung dargestellt ist, befindet sich auf der Vorderseite des Wechselrichters. -
Seite 20: Lcd-Display-Symbole
LED-Anzeige LED-Anzeige Nachrichten Massiv ein Der Ausgang wird im Line-Modus vom Netz gespeist. AC / INV Grün Der Ausgang wird durch eine Batterie oder PV im Blinkend Batteriebetrieb gespeist. Massiv ein Der Akku ist vollständig geladen. CHARGE Grün Blinkend Der Akku wird geladen. Massiv ein Im Wechselrichter ist eine Störung aufgetreten. - Seite 21 Störung: Beleuchtung mit Fehlercode Informationen zur Ausgabe Anzeige von Ausgangsspannung, Ausgangsfrequenz, Last in Prozent, Last in VA, Last in Watt und Entladestrom. Informationen zur Batterie Zeigt den Batteriestand mit 0-24%, 25-49%, 50-74% und 75-100% im Batteriemodus und den Ladestatus im Netzmodus an. Informationen zur Belastung Zeigt Überlastung an.
-
Seite 22: Lcd-Einstellung
LCD-Einstellung Wenn Sie die ENTER-Taste 3 Sekunden lang gedrückt halten, wechselt das Gerät in den Einstellmodus. Drücken Sie die Tasten "UP" oder "DOWN", um die Einstellprogramme auszuwählen. Drücken Sie dann die Taste "ENTER", um die Auswahl zu bestätigen, oder die Taste ESC, um den Modus zu verlassen. - Seite 23 Wenn die Sonnenenergie nicht ausreicht, um alle angeschlossenen Verbraucher zu versorgen, wird die Batterieenergie die Verbraucher gleichzeitig mit Strom versorgen. Das Versorgungsunternehmen versorgt die Verbraucher nur dann mit Strom, wenn die Batteriespannung entweder auf eine niedrige Warnspannung oder auf den Einstellpunkt im Programm 12. Die Solarenergie wird zuerst aufgeladen und dann an die Verbraucher weitergegeben.
- Seite 24 Geräte (Standard) Falls ausgewählt, liegt der zulässige AC-Eingangsspannungsbereich innerhalb 90-280VAC. AC-Eingangsspannungs ber eich Falls ausgewählt, liegt der zulässige AC-Eingangsspannungsbereich innerhalb 170-280VAC. Wenn diese Funktion deaktiviert ist, Sparmodus deaktivieren wird der Ein-/Aus-Status des (Standard) Wechselrichterausgangs nicht beeinflusst, unabhängig davon, ob die angeschlossene Last niedrig Energiesparmodus oder hoch ist.
- Seite 25 Neustart deaktivieren Neustart aktivieren Automatischer Neustart (Standard) bei Übertemperatur 220V 230V (Standard) Ausgangsspannung 240V 50Hz (Standard) 60Hz Ausgangsfrequenz Automatischer Bypass Wenn Sie "auto" wählen, wird das Gerät bei Manuell (Standard) Auto normaler Netzspannung automatisch überbrückt, auch wenn der Schalter ausgeschaltet ist. 30A (Standard) Maximaler Netzladestrom...
- Seite 26 Verfügbare Optionen für 48V-Modelle: 46V (Standard) Einstellung des Spannungspunkts zurück auf die Versorgungsquelle bei Auswahl von "SBU-Priorität" oder "Solar zuerst" im Programm 01. Verfügbare Optionen bei den 24V-Modellen: 22 V 23V (Standard) 24 V 25 V 27 V...
- Seite 27 Verfügbare Optionen für 48V-Modelle: Akku voll geladen (Standard) Einstellung des Spannungspunktes zurück auf Batteriebetrieb bei Auswahl von "SBU-Priorität" oder "Solar zuerst" im Programm 01. Verfügbare Optionen bei den 24V-Modellen: Akku voll geladen (Standard)
- Seite 28 Wenn dieser Wechselrichter/Ladegerät im Netz-, Standby-oder Fehlermodus arbeitet, kann die Ladequelle wie folgt programmiert werden: Die Solarenergie wird vorrangig die Solar zuerst Batterie laden. Der Stromversorger lädt die Batterie nur auf, wenn keine Solarenergie verfügbar ist. Priorität der Das Versorgungsunternehmen lädt Ladegerätquelle: Dienstprogramm zuers die Batterie als erste Priorität.
- Seite 29 ob ein Stromversorger verfügbar ist oder nicht. Wenn dieser Wechselrichter/Ladegerät im Batterie- oder Energiesparmodus arbeitet, kann die Batterie nur mit Solarenergie geladen werden. Solarenergie lädt die Batterie, wenn sie verfügbar und ausreichend ist Modus 1 Stummschaltung des Summers Der Summer ertönt, wenn sich die Modus 2 Eingangsquelle ändert oder eine bestimmte Warnung oder Störung...
- Seite 30 gewechselt hat. Hintergrundbeleuchtung Hintergrundbeleuchtung aus Steuerung der ein (Standard) Hintergrundbeleuchtung Überlast-Bypass: Wenn diese Funktion Bypass deaktivieren Bypass aktivieren aktiviert ist, wechselt das (Standard) Gerät in den Netzbetrieb, wenn im Batteriebetrieb eineÜberlast auftritt. Modbus ID Einstellbereich: 001(Standard)~247 Modbus-ID-Einstellung 48V Modelle Standardeinstellung: 56.4V 24V-Modelle Standardeinstellung: 28.2V Bulk-Ladespannung (C.V.
- Seite 31 Wenn im Programm 05 "Selbstdefiniert" ausgewählt ist, kann dieses Programm eingestellt werden. Der Einstellbereich reicht von 25.0 V bis 31.5 V für das 24-V-Modell und 48.0 V bis 64.0 V für das 48-V-Modell. Die Schrittweite jedes Klicks beträgt 0.1 V. Einphasig: Dieser Parallel: Dieser Wechselrichter wird Wechselrichter wird in...
- Seite 32 Wert fixiert, unabhängig davon, welcher Prozentsatz der Last angeschlossen ist. Falls ausgewählt, wird die Solareingangsleistung automatisch Solarstrombilanz nach der folgenden Formel aktivieren (Standard): angepasst: Maximale Solareingangsleistung = Maximale Batterieladeleistung + Solarstrom-Balance: Angeschlossene Lastleistung. Wenn aktiviert, wird die Wenn diese Option ausgewählt ist, Solareingangsleistung ist die Solareingangsleistung gleich automatisch an die...
- Seite 33 (Standard) Wenn im Programm 05 "geflutet" oder "benutzerdefiniert" gewählt wurde, kann dieses Programm eingerichtet werden. Bei 48V-Modellen ist die Standardeinstellung 58.4V. Der Einstellbereich reicht von 48V ~ 64V. Die Schrittweite jedes Klicks beträgt 0.1 V. Ausgleichsspannung der Batterie Bei 24-V-Modellen ist die Standardeinstellung 29.2 V. Der Einstellbereich reicht von 24V ~ 32V.
- Seite 34 des AC-Ausgangs miteinander verbunden sind: Aktivieren: Neutralleiter und Erdung des AC-Ausgangs sind Wenn aktiviert, kann der angeschlossen. Wechselrichter ein Signal zur Auslösung der Erdungsbox liefern, um Diese Funktion ist nur verfügbar, wenn der Wechselrichtermit den Nullleiter und die einer externen Erdungsbox arbeitet. Nur wenn der Erdung kurzzuschließen.
-
Seite 35: Einstellung Für Lithiumbatterie
Einstellung für Lithiumbatterie Dieser Vorschlag wird für Lithium-Batterie-Anwendungen verwendet und vermeidet den BMS-Schutz der Lithium-Batterie, bitte beenden Sie die Einstellung wie folgt: 1. Bevor Sie mit der Einstellung beginnen, müssen Sie die BMS-Spezifikation der Batterie erhalten: A. Maximale Ladespannung B. Maximaler Ladestrom C. - Seite 36 48.0 V bis 64.0 V. Die Schrittweite bei jedem Klick beträgt 0.1 V. 4. Niedrige DC-Abschaltspannung ≥Entladeschutzspannung von BMS+2V einstellen. tandardeinstellung: 42.0V Wenn in Programm 5 selbstdefiniert gewählt wurde, kann Niedrige dieses Programm eingestellt werden. Der Einstellbereich DC-Abschaltspannung reicht von 40.0 V bis 54.0 V. Die Schrittweite jedes Klicks beträgt 0,1 V.
-
Seite 37: Display-Einstellung
Einstellung des Verfügbare Optionen bei 48V-Modellen: 46V (Standard) Spannungspunkts zurück auf die Versorgungsquelle bei Auswahl Verfügbare Optionen bei 24V-Modellen: 23V (Standard) von"SBU-Priorität" oder "Solar zuerst" im Programm 01. Bemerkung: 1. Sie sollten die Einstellung besser beenden, ohne den Wechselrichter einzuschalten (nur die LCD-Anzeige, keine Leistung);... - Seite 38 PV-Spannung=200V PV-Spannung Stromstärke ≧10A MPPT Ladestrom Stromstärke<10A MPPT Ladeleistung=500W MPPT Ladeleistung AC plus PV-Ladestrom=50A Ladestrom PV-Ladestrom=50A...
- Seite 39 AC-Ladestrom=50A AC- und PV-Ladeleistung=500W PV-Ladeleistung=500W Leistung aufladen AC-Ladeleistung=500W Batteriespannung/ DC-Entladestrom Batteriespannung=25.5V, Entladestrom=1A...
- Seite 40 Ausgangsfrequenz=50Hz Ausgangsfrequenz Lastprozent=70% Prozentuale Belastung Wenn die angeschlossene Last kleiner als 1 KVA ist, wird die Last in VA wie in der unten stehenden Tabelle mit xxxVA angegeben. Belastung in VA Wenn die Last größer als 1KVA (≥1KVA) ist, wird die Last in VA wie in der nachstehenden Tabelle dargestellt x.xKVA.
- Seite 41 Wenn die Last kleiner als 1 KW ist, wird die Last in W als xxxW angezeigt, wie im folgenden Diagramm dargestellt. Belastung in Watt Wenn die Last größer als 1KW (≥1KW) ist, wird die Last in W wie in der untenstehenden Tabelle dargestellt x.xKW.
-
Seite 42: Betriebsart Beschreibung
Betriebsart Beschreibung Betriebsart Beschreibung LCD-Anzeige Aufladen mit Strom und PV-Energie. Standby-Modus / Stromsparmodus Anmerkung: *Standby-Modus: Der Aufladung durch das Wechselrichter ist noch Versorgungsunternehmen. nicht eingeschaltet, aberzu diesem Zeitpunkt Das Gerät liefert keine kann der Wechselrichter Leistung, kann aber die Batterie ohne dennoch Batterien AC-Ausgang laden. - Seite 43 Aufladen durch PV-Energie. Keine Aufladung. Aufladen mit Strom und PV-Energie. Aufladung durch das Versorgungsunternehmen. Das Gerät liefert Ausgangsstrom aus dem Wenn "Solar first" als Priorität für die Linien-Modus Netz. Es lädt auch den Ausgangsquelle gewählt wurde und die Akku im Netzbetrieb. Solarenergie nicht ausreicht, um die Last zu versorgen, werden die Lasten durch Solarenergie und das...
- Seite 44 vorrangig durch Solarenergie geladen. Wenn die Solarenergie für die Aufladung ausreicht, stellen die Solarenergie und das Versorgungsunternehmen die Lasten bereit. Wenn "Solar first" als Priorität für die Ausgangsquelle gewählt wurde und die Batterie nicht angeschlossen ist, werden die Lasten durch Solarenergie und das Versorgungsunternehmen versorgt.
-
Seite 45: Störungsreferenz Code
Nur Strom aus PV-Energie. Störungsreferenz Code Störung Code Störung Ereignis Symbol auf Reserviert Übertemperatur Die Batteriespannung ist zu hoch Reserviert Ausgang ist kurzgeschlossen. Die Ausgangsspannung ist zu hoch. Zeitüberschreitung bei Überlast Busspannung ist zu hoch Bus-Softstart fehlgeschlagen PV-Überstrom PV-Überspannung DC/DC-Überstrom Überstrom oder Überspannung Busspannung ist zu niedrig Wechselrichter ausgefallen (Selbsttest) -
Seite 46: Warnanzeige
Reserviert Op-Strom-Offset ist zu hoch Stromoffset des Wechselrichters ist zu hoch DC/DC-Strom-Offset ist zu hoch PV-Strom-Offset ist zu hoch Ausgangsspannung ist zu niedrig Negative Leistung des Wechselrichters Warnanzeige Warnhinweis Warnung Ereignis Akustischer Alarm Blinkendes Symbol Code Dreimaliger Piepton pro Die Temperatur ist zu hoch Sekunde Schwache Batterie Piepton einmal pro Sekunde... -
Seite 47: Akku-Ausgleich
Akku-Ausgleich Akku-Ausgleich Der Laderegler ist mit einer Ausgleichsfunktion ausgestattet. Sie kehrt den Aufbau negativer chemischer Effekte wie die Schichtung um, bei der die Säurekonzentration unten in der Batterie höher ist als oben. Die Ausgleichsfunktion hilft auch dabei, Sulfatkristalle zu entfernen, die sich möglicherweise auf den Platten gebildet haben. - Seite 48 Wenn jedoch in der Ausgleichsstufe die Zeit für den Batterieausgleich abgelaufen ist und die Batteriespannung nicht auf den Punkt der Batterieausgleichsspannung steigt, verlängert der Laderegler die Zeit für den Batterieausgleich, bis die Batteriespannung die Batterieausgleichsspannung erreicht. Wenn die Batteriespannung immer noch niedriger als die Batterieausgleichsspannung ist, wenn die Zeiteinstellung für den Batterieausgleich abgelaufen ist, beendet der Laderegler den Ausgleich und kehrt zur Erhaltungsphase zurück.
-
Seite 49: Spezifikationen
Spezifikationen Spezifikationen Tabelle 1 Spezifikationen für den Leitungsmodus UMRICHTER-MODELL 1.5KVA 3.5KVA 5.5KVA Eingangsspannung Wellenform Sinusförmig (Netz oder Generator) Nominale Eingangsspannung 230Vac Verlustarme Spannung 170Vac±7V (UPS); 90Vac±7V (Haushaltsgeräte) Verlustarme Rückspannung 180Vac±7V (UPS); 100Vac±7V (Haushaltsgeräte) Hohe Verlustspannung 280Vac±7V Rücklaufspannung mit hohem Verlust 270Vac±7V Maximale AC-Eingangsspannung 300Vac... - Seite 50 Tabelle 2 Spezifikationen für den Wechselrichterbetrieb UMRICHTERMODELL 1.5KVA 3.5KVA 5.5KVA Nennausgangsleistung 1.5KVA/1.5KW 3.5KVA/3.5KW 5.5KVA/5.5KW Ausgangsspannung Wellenform Reine Sinuswelle Regelung der 230Vac±5% Ausgangsspannung Ausgangsfrequenz 60Hz or 50Hz Höchste Effizienz 5s@≥150% Last; Überlastungsschutz 5s@≥140% Last; 10s@100%~140% Last 10s@110%~150% Last Überspannungsschutz 2* Nennleistung für 5 Sekunden Nominale DC-Eingangsspannung 24Vdc 48Vdc...
-
Seite 51: Solar-Eingang
Tabelle 3 Spezifikationen für den Lademodus Utility-Lademodus UMRICHTERMODELL 1.5KVA 3.5KVA 5.5KVA 60Amp 100Amp 80Amp AC-Ladestrom (maximal) (@ VI/P=230Vac) (@ VI/P=230Vac) (@ VI/P=230Vac) Bulk-Ladespannung Geflutete Batterie 29.2Vdc 58.4Vdc AGM/Gel-Batterie 28.2Vdc 56.4Vdc Erhaltungsladungsspannung 27Vdc 54Vdc Schutz vor Überladung 33Vdc 63Vdc Algorithmus zur Aufladung 3-Schritt Aufladekurve Schnellladung... - Seite 52 Tabelle 4 Allgemeine Spezifikationen UMRICHTERMODELL 1.5KVA 3.5KVA 5.5KVA Sicherheitszertifizierung Betriebstemperaturbereich -10°C to 55°C Lagertemperatur -15°C ~ 60°C Luftfeuchtigkeit 5% bis 95% relative Luftfeuchtigkeit (nicht kondensierend) Abmessungen (D*B*H), mm 448x295x105 Nettogewicht, kg...
-
Seite 53: Störungsbeseitigung
Störungsbeseitigung Störungsbeseitigung Erläuterung / Problem LCD/LED/Buzzer Was ist zu tun? Mögliche Ursache Das Gerät Die LCD/LEDs und schaltet sich der Summer sind 3 Die Batteriespannung ist zu 1. Laden Sie die Batterie auf. während des Sekunden lang niedrig 2. Ersetzen Sie die Batterie. Startvorgangs aktiv und gehen automatisch ab. - Seite 54 Ausgangsquelle ein. "Dienstprogramm zuerst". Wenn das Gerät eingeschaltet wird, wird das Prüfen Sie, ob die LCD-Display und interne Relais Die Batterie ist abgeklemmt. Batteriekabel richtig LEDs blinken wiederholt ein- angeschlossen sind. ausgeschaltet. Überlastungsfehler. Der Reduzieren Sie die Wechselrichter ist zu 110% Anschlussleistung durch Störungscode 07 überlastet und die Zeit ist...
- Seite 55 08/09/15 Reparaturzentrum. Störungscode 13 Over current or surge. Starten Sie das Gerät neu. Wenn der Fehler erneut Störungscode 14 Bus voltage is too low. auftritt, senden Sie es bitte an Output voltage is Störungscode 16 das Reparaturzentrum. unbalanced. Wenn die Drähte gut Ein weiterer angeschlossen sind, bringen Fehlercode...
-
Seite 56: Anleitung Zur Parallelen Installation
Anleitung zur parallelen Installation Anleitung zur parallelen Installation Anleitung Dieser Wechselrichter kann parallel mit zwei verschiedenen Betriebsarten verwendet werden. 1. Parallelbetrieb in einer Phase mit bis zu 9 Einheiten. Die unterstützte maximale Ausgangsleistung beträgt 45KW/45KVA. 2. Maximal 9 Einheiten arbeiten zusammen, um dreiphasige Geräte zu unterstützen. 7 Geräte unterstützen maximal eine Phase. -
Seite 57: Parallelbetrieb In Einer Phase
Empfohlene Unterbrecherspezifikation für den AC-Eingang mit einer Phase Modell 2 Geräte 3 Geräte 4 Geräte 5 Geräte 6Geräte 7 Geräte 8 Geräte 9 Geräte 3.5KVA 120A 160A 200A 240A 280A 320A 360A 5.5KVA 100A 150A 200A 250A 300A 350A 400A 450A HINWEIS... - Seite 58 Drei parallel geschaltete Wechselrichter: Stromanschluss Kommunikation Verbindung Vier Wechselrichter parallel geschaltet: Stromanschluss...
- Seite 59 Kommunikation Verbindung Fünf Wechselrichter parallel geschaltet: Stromanschluss Kommunikation Verbindung Sechs Wechselrichter parallel geschaltet: Stromanschluss...
- Seite 60 Kommunikation Verbindung Sieben bis neun Wechselrichter parallel geschaltet: Stromanschluss Kommunikation Verbindung Sieben Wechselrichter parallel geschaltet Acht parallel geschaltete Wechselrichter Neun Wechselrichter parallel geschaltet...
-
Seite 61: Unterstützung Von 3-Phasen-Geräten
Unterstützung von 3-Phasen-Geräten Drei Wechselrichter in jeder Phase: Stromanschluss Kommunikation Verbindung WARNUNG Schließen Sie das Stromverteilungskabel nicht zwischen den Wechselrichtern an, die auf unterschiedlichen Phasen liegen. Andernfalls können die Wechselrichter beschädigt werden. Zwei Wechselrichter in jeder Phase: Stromanschluss... - Seite 62 Kommunikation Verbindung Sieben Wechselrichter in einer Phase und ein Wechselrichter für die beiden anderen Phasen: Stromanschluss HINWEIS Auf Wunsch des Kunden können 7 Wechselrichter auf jeder Phase ausgewählt werden. P1: L1-Phase, P2: L2-Phase, P3: L3-Phase. Kommunikation Verbindung HINWEIS Wenn es nur ein Gerät in einer Phase gibt, muss dieses Gerät nicht an das Stromverteilungskabel angeschlossen werden.
- Seite 63 Vier Wechselrichter in einer Phase und ein Wechselrichter für die beiden anderen Phasen: Stromanschluss HINWEIS Auf Wunsch des Kunden können 4 Wechselrichter auf jeder Phase ausgewählt werden. P1: L1-Phase, P2: L2-Phase, P3: L3-Phase. Kommunikation Verbindung Drei Wechselrichter in einer Phase, zwei Wechselrichter in der zweiten Phase und ein Wechselrichter für die dritte Phase: Stromanschluss...
- Seite 64 Kommunikation Verbindung Drei Wechselrichter in einer Phase und nur ein Wechselrichter für die beiden anderen Phasen: Stromanschluss Kommunikation Verbindung Zwei Wechselrichter in zwei Phasen und nur ein Wechselrichter für die verbleibende Phase: Stromanschluss...
- Seite 65 Kommunikation Verbindung Zwei Wechselrichter in zwei Phasen und nur ein Wechselrichter für die verbleibende Phase: Stromanschluss Kommunikation Verbindung Ein Wechselrichter in jeder Phase: Stromanschluss...
-
Seite 66: Pv-Anschluss
Kommunikation Verbindung WARNUNG Schließen Sie das Stromverteilungskabel nicht zwischen den Wechselrichtern an, die sich in verschiedenen Phasen befinden. Andernfalls kann es zu Schäden an den Wechselrichtern kommen. PV-Anschluss Informationen zum PV-Anschluss finden Sie im Benutzerhandbuch des jeweiligen Geräts. VORSICHT ... - Seite 67 Wechselrichter in der Phase L3 betrieben Bei Auswahl von "One" ("ONE") funktioniert das parallele oder dreiphasige System weiterhin nach dem "Solar First"-Einstellprinzip, solange einer der Wechselrichter an das PV-Modul angeschlossen ist und der PV-Eingang normal ist. Ein Wechselrichter Zum Beispiel sind zwei Geräte parallel (Standard) geschaltet, stellen Sie das Ausgangsleistungsprioritätsgerät auf...
-
Seite 68: Inbetriebnahme
Fehlercode-Anzeige: Fehlercode Fehlerereignis Symbol auf Der Host fehlt Die Synchronisierung geht verloren Die Firmware-Version ist inkonsistent Anzeige des Warncodes: Warncode Warnereignis Symbol auf CAN-Kommunikation geht verloren Die Einstellungen für den AC-Ausgangsmodus sind inkonsistent Inkonsistente Batteriespannungserkennung Inbetriebnahme Parallel in einer Phase Schritt 1: Überprüfen Sie vor der Inbetriebnahme die folgenden Anforderungen: ... - Seite 69 Schritt 3: Schalten Sie jedes Gerät ein. LCD-Anzeige im Master-Gerät LCD-Anzeige im Slave-Gerät NOTICE Master- und Slave-Geräte werden nach dem Zufallsprinzip definiert. Wenn es sich um einen Master handelt, blinkt das Symbol, wenn es sich um einen Slave handelt, leuchtet das Symbol normalerweise.
-
Seite 70: Fehlersuche
Fehlersuche Störung Code Situation Lösung Störung Störungsereignis Code Beschreibung 1. Prüfen Sie, ob die Kommunikationskabel richtig angeschlossen Verlust von sind und starten Sie den Wechselrichter neu. Hostdaten 2. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Installateur. 1. - Seite 71 Warnhinweis Code Situation Lösung Warnhinweis Warnung Ereignis Code Beschreibung 1. Check if communication cables are connected well and Verlust der restart the inverter. CAN-Kommunikation 2. If the problem remains, please contact your installer. 1. Switch off the inverter and check LCD setting program 28. AC-Ausgangsmodus 2.
