PowMr POW-M Serie Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PowMr POW-M Serie
Inhaltszusammenfassung für PowMr POW-M Serie

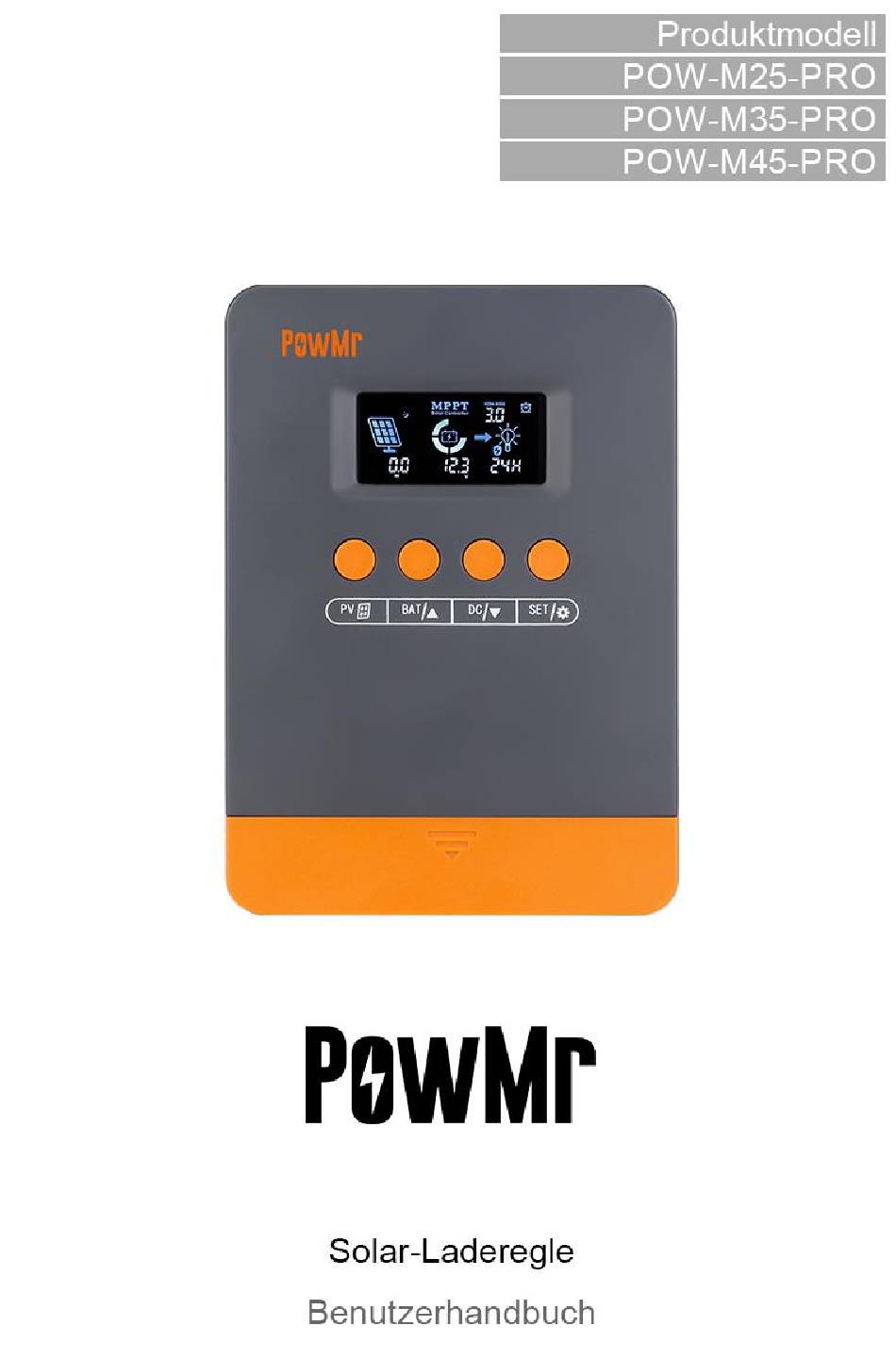

- Seite 1 Benutzerhandbuch POW-M Serie...
-
Seite 2: Wichtige Sicherheitsrichtlinien
Benutzerhandbuch POW-M Serie Wichtige Sicherheitsrichtlinien Warnung: Bitte lesen Sie sorgfältig alle Sicherheitsanweisungen und befolgen Sie diese. ➢ Bevor Sie den Controller installieren und in Betrieb nehmen, lesen Sie bitte sorgfältig das Benutzerhandbuch und bewahren Sie es für zukünftige Referenz auf. -
Seite 3: Controller-Einstellungen
Benutzerhandbuch POW-M Serie c. Batteriesäure ist ätzend; wenn Batteriesäure mit der Haut in Kontakt kommt, spülen Sie sie sofort mit sauberem Wasser ab. d. Laden Sie keine nicht wiederaufladbaren Batterien auf. Laden Sie Lithium-Batterien nicht, wenn die Temperatur unter 0°C liegt. Das Laden von eingefrorenen Batterien ist verboten. -
Seite 4: Haftungsausschluss
Benutzerhandbuch POW-M Serie Haftungsausschluss In den folgenden Fällen behält sich unser Unternehmen das Recht vor, die Haftung für die Qualitätsgarantie abzulehnen: ⚫ Schäden, die durch unsachgemäßen Transport verursacht wurden. ⚫ Schäden, die durch falsche Lagerung, Installation oder Nutzung entstehen. ⚫ Schäden, die durch nicht-professionelle oder ungeschulte Personen bei der Installation und Nutzung der Ausrüstung verursacht werden. -
Seite 5: Inhaltsverzeichnis
Benutzerhandbuch POW-M Serie Inhaltsverzeichnis Wichtige Sicherheitsrichtlinien ......................1 1 Produktvorstellung .......................... 4 1.1 Funktionen..............................5 1.2 Produktaussehen ............................ 7 2 Installation und Verkabelung ......................8 2.1 Auspacken und Inspektion ........................8 2.2 Auswahl des Installationsorts ......................8 2.3 Verkabelungshinweise ........................... 9 2.4 Installations- und Verkabelungsanleitung .................. -
Seite 6: Produktvorstellung
Benutzerhandbuch POW-M Serie 1 Produktvorstellung Willkommen bei den Solarreglern der POW-M-Serie, einer führenden Innovation in der Solartechnologie, die außergewöhnliche Leistung und Zuverlässigkeit für Ihr Solarsystem bietet. Unsere sorgfältig entwickelten Regler integrieren fortschrittliche digitale Steuerungstechnologie und verfügen über ein LCD-Display sowie benutzerfreundliche Tasten, die eine flexible Konfiguration ermöglichen und eine Echtzeitüberwachung von Betriebsdaten und Systemstatus... -
Seite 7: Funktionen
Benutzerhandbuch POW-M Serie 1.1 Funktionen ⚫ Integrierte Ladevorgaben Die integrierten Lademodi umfassen eine adaptive Lade-Logik, die sie für die meisten Batterietypen geeignet macht, wie z. B. offene Blei-Säure-, versiegelte Gel- und Lithiumbatterien. Spezifische Ladeparameter für jeden Batterietyp finden Sie in Abschnitt 3.7. -
Seite 8: Lithium-Batterie-Aktivierung
Benutzerhandbuch POW-M Serie ⚫ Langlebig und sicher a. Überstromschutz für PV-Eingang b. Kurzschluss-Schutz für das PV-Array c. Schutz vor PV-Verpolung d. Überladungsschutz für die Batterie e. Tiefentladeschutz für die Batterie f. Übertemperaturschutz ⚫ Präzise Batterie-Temperaturüberwachung Wenn die Batterietemperatur 80°C überschreitet, wird eine Temperaturkompensation automatisch durchgeführt, um die Ladeleistung zu reduzieren und die Batterie zu schützen. -
Seite 9: Produktaussehen
Benutzerhandbuch POW-M Serie 1.2 Produktaussehen LCD-Display Lastanschluss Funktionsknöpfe Anschlussabdeckung PV-Eingangsanschluss Kühlkörper Batterieanschluss Montagelöcher... -
Seite 10: Installation Und Verkabelung
Benutzerhandbuch POW-M Serie 2 Installation und Verkabelung 2.1 Auspacken und Inspektion Überprüfen Sie vor dem Auspacken, ob die Verpackung beschädigt ist. Nach dem Auspacken inspizieren Sie den Inhalt auf Schäden oder fehlende Teile. Im Paket finden Sie: ⚫ Controller ⚫ Zuordnungsschrauben für die Montage ⚫... -
Seite 11: Verkabelungshinweise
Benutzerhandbuch POW-M Serie 2.3 Verkabelungshinweise 1. Installation und Verkabelung sollten von einem zertifizierten Elektriker durchgeführt werden. 2. Beachten Sie bei der Verkabelung folgende Reihenfolge: Batterie > PV-Eingang > DC-Ausgang. 3. Um Kurzschlüsse und Verpolung zu vermeiden, stellen Sie sicher, dass das positive (+) Kabel an den positiven (+) Anschluss des Geräts und das negative (-) Kabel an den negativen (-) - Seite 12 Benutzerhandbuch POW-M Serie Schritt 2: Batterieverkabelung: Schließen Sie die Batterie mit Kabeln an den Controller an. HINWEIS ⚫ Wenn ein Wechselrichter angeschlossen werden muss, beachten Sie bitte das untenstehende Diagramm. HINWEIS ⚫ Alle Verkabelungsarbeiten müssen von Fachleuten durchgeführt werden. ⚫ Für sicheren Betrieb und ordnungsgemäße Anwendung müssen entsprechende Schutzschalter an den Kabeln installiert werden, die mit dem Controller verbunden sind, und alle Verbindungen müssen fest angezogen sein.
- Seite 13 Benutzerhandbuch POW-M Serie Schritt 3: PV-Verkabelung: Schließen Sie das PV-Array mit Kabeln an den Controller an. Schritt 4: DC-Ausgangsverkabelung: Schließen Sie die Last mit Kabeln an den Controller an. Schritt 5: Vor dem Starten überprüfen: Beziehen Sie sich auf das untenstehende Verkabelungs Diagramm.
-
Seite 14: Bedienungsanleitung
Benutzerhandbuch POW-M Serie 3 Bedienungsanleitung 3.1 Tastenbeschreibung Funktion ① Tag/Nacht-Anzeige ② Zeigt den verbleibenden Batteriestand an. ③ Betriebsmodus (siehe "3.3 Beschreibung des Betriebsmodus"). Zeigt den periodischen Betriebsstatus der Last und den Alarmstatus an (siehe "4.2 ④ Fehlerbehebung"). ⑤ Zeigt die PV-Eingangsspannung/Leistung an. -
Seite 15: Tastenbeschreibung
Benutzerhandbuch POW-M Serie 3.2 Tastenbeschreibung Funktionsschlüssel Beschreibung Wechselt die PV-Eingabedaten Durchsichtsmodus Kurz drücken: Wechselt die Batterieinformationen (zur nächsten Option) Durchsichtsmodus Lang drücken: Geht zu den Batterieparameter- BAT/▲ Einstellungen Einstellmodus Erhöht den Wert Wechselt die Batterieinformationen (zur vorherigen Option) Durchsichtsmodus Lang drücken: Geht zu den Einstellungen für den DC/▼... -
Seite 16: Beschreibung Des Betriebsmodus
Benutzerhandbuch POW-M Serie 3.3 Beschreibung des Betriebsmodus Code Beschreibung Nachtmodus, keine Ladung Schnelllade-Modus (MPPT-Modus) Boost-Lade-Modus Float-Lade-Modus Hinweis: Im Falle eines Fehlers wird im Abschnitt des Betriebsmodus der Fehlercode angezeigt. Weitere Details finden Sie in Abschnitt 4.2. 3.4 Überblick über die PV-Parameter Drücken Sie kurz die Taste... -
Seite 17: Übersicht Der Batterieparameter
Benutzerhandbuch POW-M Serie 3.5 Übersicht der Batterieparameter Im Browsing-Modus verwenden Sie die BAT/▲ und DC/▼ Tasten, um durch die Batterieparameter zu blättern. Wenn Sie den Parameter erreichen, den Sie einstellen möchten, drücken Sie lange die BAT/▲ Taste, um den Parameter-Einstellmodus zu betreten. Sobald Sie sich im angegebenen Parameter-Einstellmodus befinden, passen Sie die Wertgröße an oder wechseln Sie die Optionen... -
Seite 18: Batterie-Parameter-Einstellungen
Benutzerhandbuch POW-M Serie 3.6 Batterie-Parameter-Einstellungen Nachfolgend sind die konfigurierbaren Einstellungen für batteriebasierte Parameter aufgeführt: Batterie-Kalibrierungsspannung Wenn es eine Abweichung zwischen der von der Steuerung überwachten Batteriespannung und dem mit einem Multimeter gemessenen Wert gibt, können Sie die Batteriespannung mit dieser Einstellung kalibrieren. - Seite 19 Benutzerhandbuch POW-M Serie Drücken Sie lange die BAT/▲Taste, um das Einstellungsprogramm zu betreten. Verwenden Sie die BAT/▲ und DC/▼Tasten, um durch die Batterietyp-Optionen zu wechseln, und drücken Sie dann die Taste , um zu speichern und zu bestätigen. Wenn Sie den benutzerdefinierten Batterietyp auswählen, können Sie mit der Einstellung der folgenden Batterieparameter fortfahren.
- Seite 20 Benutzerhandbuch POW-M Serie Float-Ladespannung-Einstellungsinterface Voreinstellung: 13,8V, einstellbarer Bereich: 9,0 ~ 17,0V, Schrittgröße: 0,1V. Unterspannungswiederherstellungsspannung-Einstellungsinterface Voreinstellung: 12,6V, einstellbarer Bereich: 9,0 ~ 17,0V, Schrittgröße: 0,1V. Unterspannungsabschaltspannung-Einstellungsinterface Voreinstellung: 11,0V, einstellbarer Bereich: 9,0 ~ 17,0V, Schrittgröße: 0,1V.
-
Seite 21: Voreingestellte Parameter Für Verschiedene Batterietypen
Benutzerhandbuch POW-M Serie 3.7 Voreingestellte Parameter für verschiedene Batterietypen ◆ Für Blei-Säure-Batterien und benutzerdefinierte Batterien: Batterietyp Parameter Boost-Ladespannung 14,6V 14,2V 14,4V 9,0~17,0V Float-Ladespannung 13,8V 13,8V 13,8V 9,0~17,0V Unterspannungsabschaltspannung 11,0V 11,0V 11,0V 9,0~17,0V Unterspannungswiederherstellungsspannung 12,6V 12,6V 12,6V 9,0~17,0V ◆ Für Lithium-Ionen-Batterien:... - Seite 22 Benutzerhandbuch POW-M Serie ⚫ Drei Phasen der Blei-Säure-Batterieladung: Spannung Boost-Ladespannung Float-Ladespannung MPPT-Tracking-Rückspannung Zeit Strom Bulk- Zeit Boost- Float- Ladephase Ladephase Ladephase ⚫ Zwei Phasen der Lithium-Batterieladung: Spannung Boost-Ladespannung MPPT-Tracking-Rückspannung Zeit Strom Zeit Boost- Bulk- Ladephase Ladephase...
-
Seite 23: Einstellungen Des Lastbetriebsmodus
Benutzerhandbuch POW-M Serie 3.8 Einstellungen des Lastbetriebsmodus Um auf die Einstellungen des Lastbetriebsmodus zuzugreifen, halten Sie die DC/▼-Taste gedrückt. Verwenden Sie dann die BAT/▲ und DC/▼-Tasten, um zwischen den Optionen zu wechseln, und drücken Sie die -Taste, um die Einstellungen zu speichern und zu bestätigen. -
Seite 24: Schutz
Benutzerhandbuch POW-M Serie 4 Schutz 4.1 Schutzfunktionen Schutz Beschreibung Bei einem Kurzschluss im Photovoltaik-Array wird der Controller das Photovoltaik-Array- Laden einstellen. Die Behebung des Kurzschlussfehlers stellt den Kurzschluss Betrieb wieder her. Der Controller begrenzt den Ladestrom der Batterie auf den Photovoltaikeingang- maximalen Nennwert. -
Seite 25: Fehlerbehebung
Benutzerhandbuch POW-M Serie 4.2 Fehlerbehebung Wenn ein Fehler auftritt, zeigt der Controller ein Fehlersignal an (wie im Diagramm unten dargestellt), um Ihnen bei der Identifizierung von Lösungen zu helfen. Fehlercode Fehlerursache Lösung Erhöhen Sie die Anzahl der Solarmodule oder Eingangsspannung... -
Seite 26: Wartung
Benutzerhandbuch POW-M Serie 5 Wartung Wir empfehlen, die folgenden Überprüfungen und Wartungsmaßnahmen mindestens zweimal im Jahr durchzuführen, um eine optimale Leistung sicherzustellen: 1. Stellen Sie sicher, dass der Controller sicher in einer sauberen und trockenen Umgebung montiert ist. 2. Stellen Sie sicher, dass eine ausreichende Luftzirkulation um den Controller gewährleistet ist und reinigen Sie alle Kühlkörper von Staub oder Schmutz. -
Seite 27: Spezifikationsparameter
Benutzerhandbuch POW-M Serie 6 Spezifikationsparameter Modelle Solar-Eingangsparameter Max. Eingangsleistung: Für 12V-System 300W 420W 540W Für 24V-System 600W 840W 1080W Eingangsspannungsbereich: Für 12V-System <60V <80V <100V Für 24V-System <60V <80V <100V Batterieladeparameter Ladetechnologie MPPT Ladealgorithmus 3 Phasen Nominalspannung des Systems 12V/24V... - Seite 28 Benutzerhandbuch POW-M Serie...
