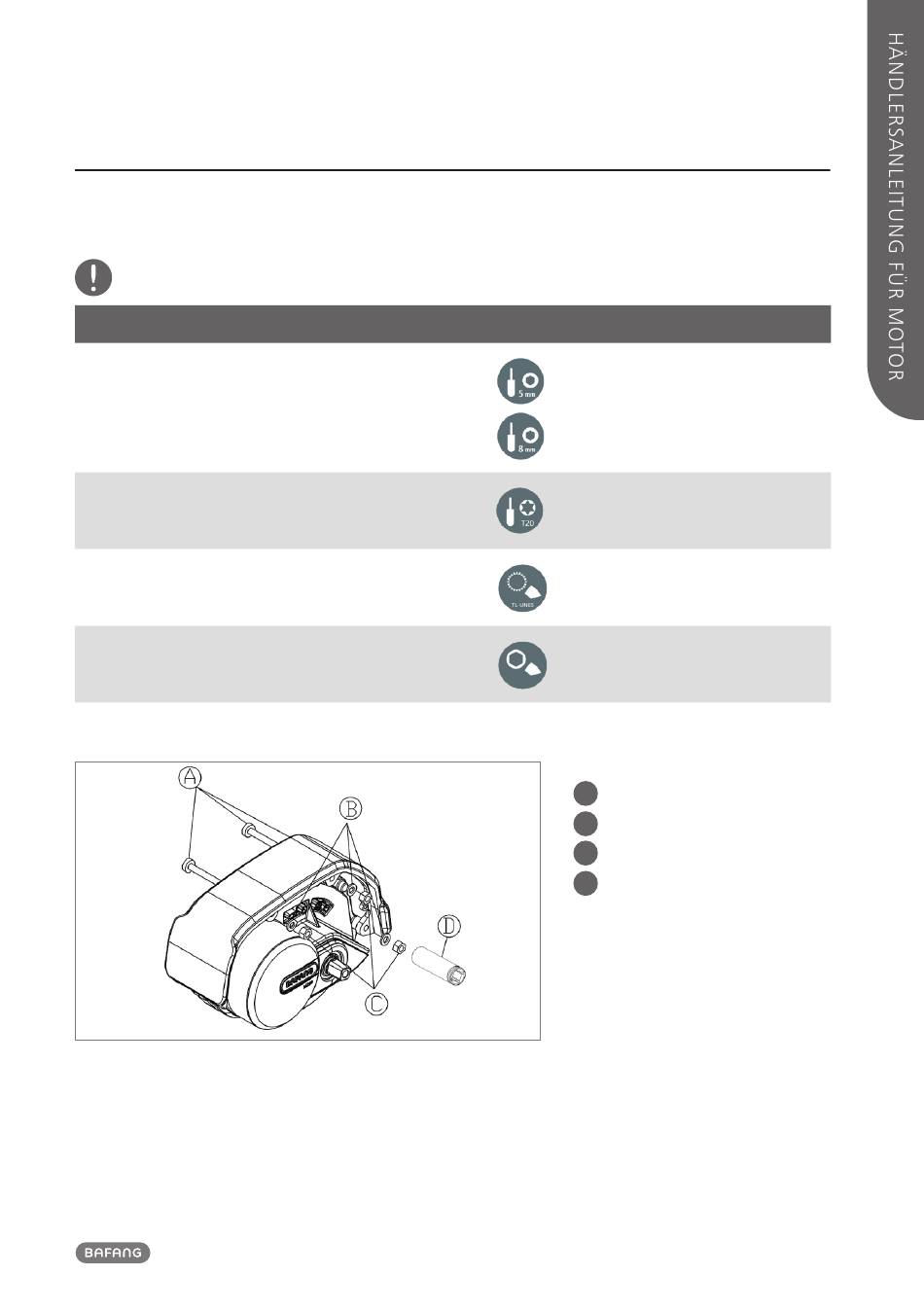

6.3 INSTALLATION DES MOTORS
6.3.1 Erforderliches Werkzeug
Verwenden Sie bitte keinen Schlagschrauber.
Anwendung
Schraube am Rahmenadapter und Antrieb befestigen
Schrauben an Kurbelhalterung befestigen
Schrauben an der Motorabdeckung befestigen
Kontermutter am/vom Kettenring befestigen/entfernen
Muttern am Rahmenadapter und Antrieb befestigen
6.3.2 Installation des Motors
1) Richten Sie die drei Befestigungslöcher des Antriebs mit den Befestigungslöchern des Rahmens aus.
Stecken Sie die die drei M6 Spezialschrauben von rechts in die Befestigungslöcher des Rahmens und des
Antriebs.
2) Ziehen Sie die drei M6 Sechskantmuttern (Stärke 10) von links mit den Unterlegscheiben am Rahmen
fest.
Größe unseres Standardwerkzeugs: äußerer Durchmesser 14,5 und Länge 50. Anzugsmoment:17-18 Nm.
BF-DM-C-MM G210-DE September 2019
Werkzeug
Innensechskantschlüssel
Torxschraubendreher
Spezialwerkzeug
Steckschlüssel (Standardwerkzeug)
M6 Spezialschrauben
A
M6 Unterlegscheibe
B
M6 Kontermutter
C
Standardwerkzeug
D
5
