6 HÄNDLERSANLEITUNG FÜR M200 (MM G210.250.C) INHALT 6.1 Einführung 6.3.2 Installation des Motors 6.2 Spezifikation 6.3.3 Kabelverlegung 6.2.1 Layout und Abmessungen 6.3.4 Installation der Antriebsabdeckung 6.3.5 Installation des Kettenrads 6.2.2 Oberflächenstrukturen 6.3.6 Installation der Kurbel 6.2.3 Lagerung 6.3 Installation des Motors 6.3.7 Installation des Geschwindigkeitssensors... -
Seite 2: Einführung

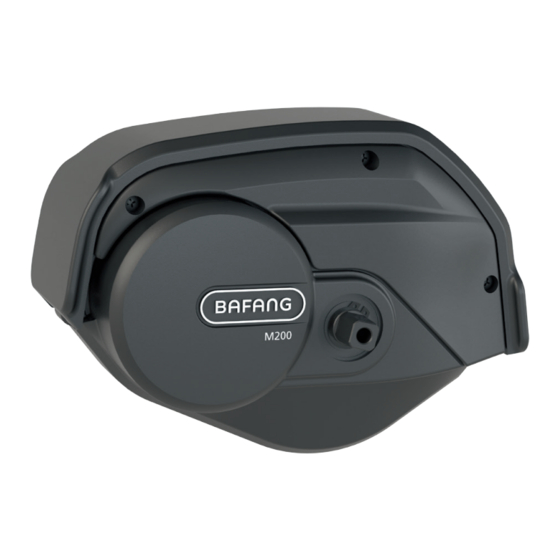

6.1 EINFÜHRUNG • Identifizierung In der folgenden Grafik ist die Identifikationsnummer des Produkts auf dem Gehäuse dargestellt: • Produkt Modell Hinweis: Hinweise auf den Produktlabeln MM G210.250.C enthalten wichtige Informationen zu diesem Produkt. Bitte entfernen Sie diese nicht. • Anwendungsbereich Nur für elektrisch angetriebene Fahrräder;... -
Seite 3: Spezifikation
6.2 SPEZIFIKATION ① Motor Modell: MM G210.250.C Nennleistung (W) Nennspannung (V) 36 / 43 Wasserdicht IP65 Zertifizierung CE / ROHS / EN14764 Außentemperaturen -20℃~45℃ 6.2.1 Layout und Abmessungen BF-DM-C-MM G210-DE September 2019... -
Seite 4: Oberflächenstrukturen
Kettenversatz (CL): 45/48/49mm Wellenstandard: JIS 6.2.2 Oberflächenstrukturen Stoßfeste Beschichtung schwarz. 6.2.3 Lagerung Das Pedelec sollte in einem belüfteten und trockenen Raum untergebracht werden. Vermeiden Sie eine feuchte, säurefreie, alkalifreie und magnetische Umgebung. BF-DM-C-MM G210-DE September 2019... -
Seite 5: Installation Des Motors
6.3 INSTALLATION DES MOTORS 6.3.1 Erforderliches Werkzeug Verwenden Sie bitte keinen Schlagschrauber. Anwendung Werkzeug Schraube am Rahmenadapter und Antrieb befestigen Innensechskantschlüssel Schrauben an Kurbelhalterung befestigen Schrauben an der Motorabdeckung befestigen Torxschraubendreher Kontermutter am/vom Kettenring befestigen/entfernen Spezialwerkzeug Muttern am Rahmenadapter und Antrieb befestigen Steckschlüssel (Standardwerkzeug) 6.3.2 Installation des Motors M6 Spezialschrauben... -
Seite 6: Kabelverlegung
6.3.3 Kabelverlegung Stecker am Antrieb (Leistung) Stecker (6-polig) am Antrieb (elektronische Bremse) Buchse (8-polig) am Antrieb (Rücklicht, Geschwindigkeits- sensor, Batteriekommunika- tion) Stecker (8-polig) am Antrieb (Scheinwerfer, Display) 6.3.4 Installation der Antriebsabdeckung M4*8 Torxschrauben Motorabdeckung Verbinden Sie die Abdeckung und das Interface des Anschlusses anhand der drei M4*8 Torxschrauben und eines Schraubendrehers miteinander. -
Seite 7: Installation Des Kettenrads
6.3.5 Installation des Kettenrads Kettenrad Sperrring Spezialwerkzeug Setzen Sie das Kettenrad auf die Keilwelle des Antriebs. Sichern Sie den Sperrring mit dem Spezialwerk- zeug am Keil. Anzugsmoment: 35 N.m. 6.3.6 Installation der Kurbel Linke Kurbel Rechte Kurbel Schrauben der Kurbeln Befestigen Sie die rechte Kurbel an der rechten Welle. -
Seite 8: Installation Des Geschwindigkeitssensors
6.3.7 Installation des Geschwindigkeitssensors Geschwindigkeitssensor Magnet für Geschwindigkeits- sensor Installieren Sie die Befestigungsschrauben mit einem Kreuzschlitzschraubenzieher am Geschwindigkeitssensor. Sichern Sie dann den Geschwindigkeitssensor am Gestell. Setzen Sie dann die Gummidichtung auf den Geschwindigkeitssensor, um die Schraube abzudecken. Erforderliches Drehmoment: 1,5-2 N.m. (Hinweis: Bitte sorgen Sie dafür, dass der Abstand zwischen dem Geschwindigkeitssensor und dem Magnet zwischen 10 und 20 mm beträgt. -
Seite 9: Wartung
6.4 WARTUNG • Die Wartung muss mit professionellen Werkzeugen, durch eine autorisierte Person durchgeführt werden. • Zerlegen Sie den Motor nicht. • Verwenden Sie keine Verdünner oder andere Lösungsmittel, um die Komponenten zu rei- nigen. Solche Stoffe können die Oberflächen beschädigen. - Seite 10 BF-DM-C-MM G210-DE September 2019...
