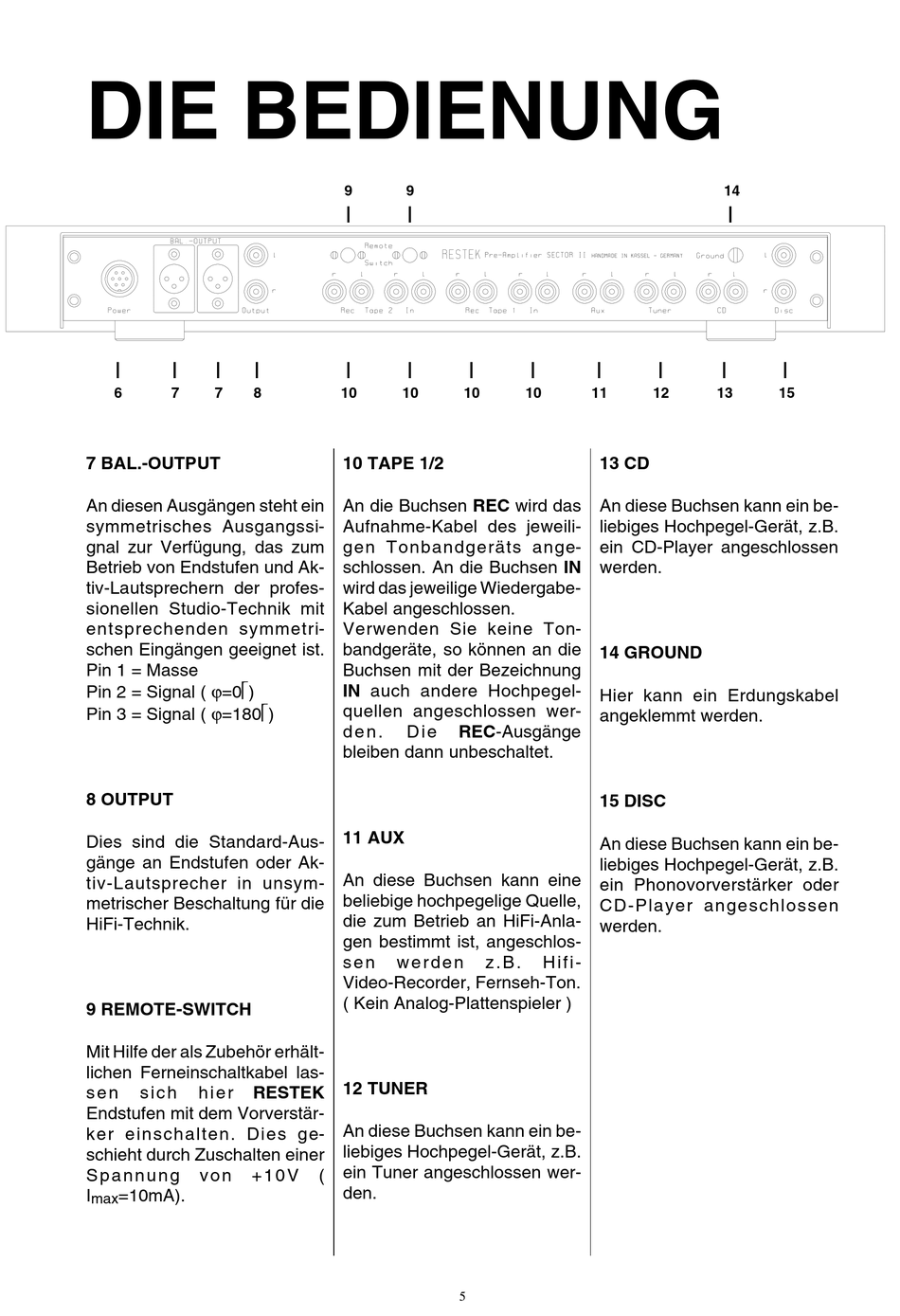

DIE BEDIENUNG
I
I
I
I
6
7
7
8
7 BAL.-OUTPUT
An diesen Ausgängen steht ein
symmetrisches Ausgangssi-
gnal zur Verfügung, das zum
Betrieb von Endstufen und Ak-
tiv-Lautsprechern der profes-
sionellen Studio-Technik mit
entsprechenden symmetri-
schen Eingängen geeignet ist.
Pin 1 = Masse
Pin 2 = Signal ( ϕ=0)
Pin 3 = Signal ( ϕ=180)
8 OUTPUT
Dies sind die Standard-Aus-
gänge an Endstufen oder Ak-
tiv-Lautsprecher in unsym-
metrischer Beschaltung für die
HiFi-Technik.
9 REMOTE-SWITCH
Mit Hilfe der als Zubehör erhält-
lichen Ferneinschaltkabel las-
s e n
s i c h
h i e r
RESTEK
Endstufen mit dem Vorverstär-
ker einschalten. Dies ge-
schieht durch Zuschalten einer
S p a n n u n g
vo n
+ 1 0 V
I
=10mA).
max
9
9
I
I
I
I
I
10
10
10
10 TAPE 1/2
An die Buchsen REC wird das
Aufnahme-Kabel des jeweili-
gen Tonbandgeräts ange-
schlossen. An die Buchsen IN
wird das jeweilige Wiedergabe-
Kabel angeschlossen.
Verwenden Sie keine Ton-
bandgeräte, so können an die
Buchsen mit der Bezeichnung
IN auch andere Hochpegel-
quellen angeschlossen wer-
d e n .
D i e
REC-Ausgänge
bleiben dann unbeschaltet.
11 AUX
An diese Buchsen kann eine
beliebige hochpegelige Quelle,
die zum Betrieb an HiFi-Anla-
gen bestimmt ist, angeschlos-
s e n
w e r d e n
z . B .
Video-Recorder, Fernseh-Ton.
( Kein Analog-Plattenspieler )
12 TUNER
An diese Buchsen kann ein be-
liebiges Hochpegel-Gerät, z.B.
ein Tuner angeschlossen wer-
(
den.
5
I
I
I
10
11
12
13 CD
An diese Buchsen kann ein be-
liebiges Hochpegel-Gerät, z.B.
ein CD-Player angeschlossen
werden.
14 GROUND
Hier kann ein Erdungskabel
angeklemmt werden.
15 DISC
An diese Buchsen kann ein be-
liebiges Hochpegel-Gerät, z.B.
ein Phonovorverstärker oder
CD-Player angeschlossen
werden.
H i f i -
14
I
I
I
13
15
