OEM-HANDBUCH – CUBO
16

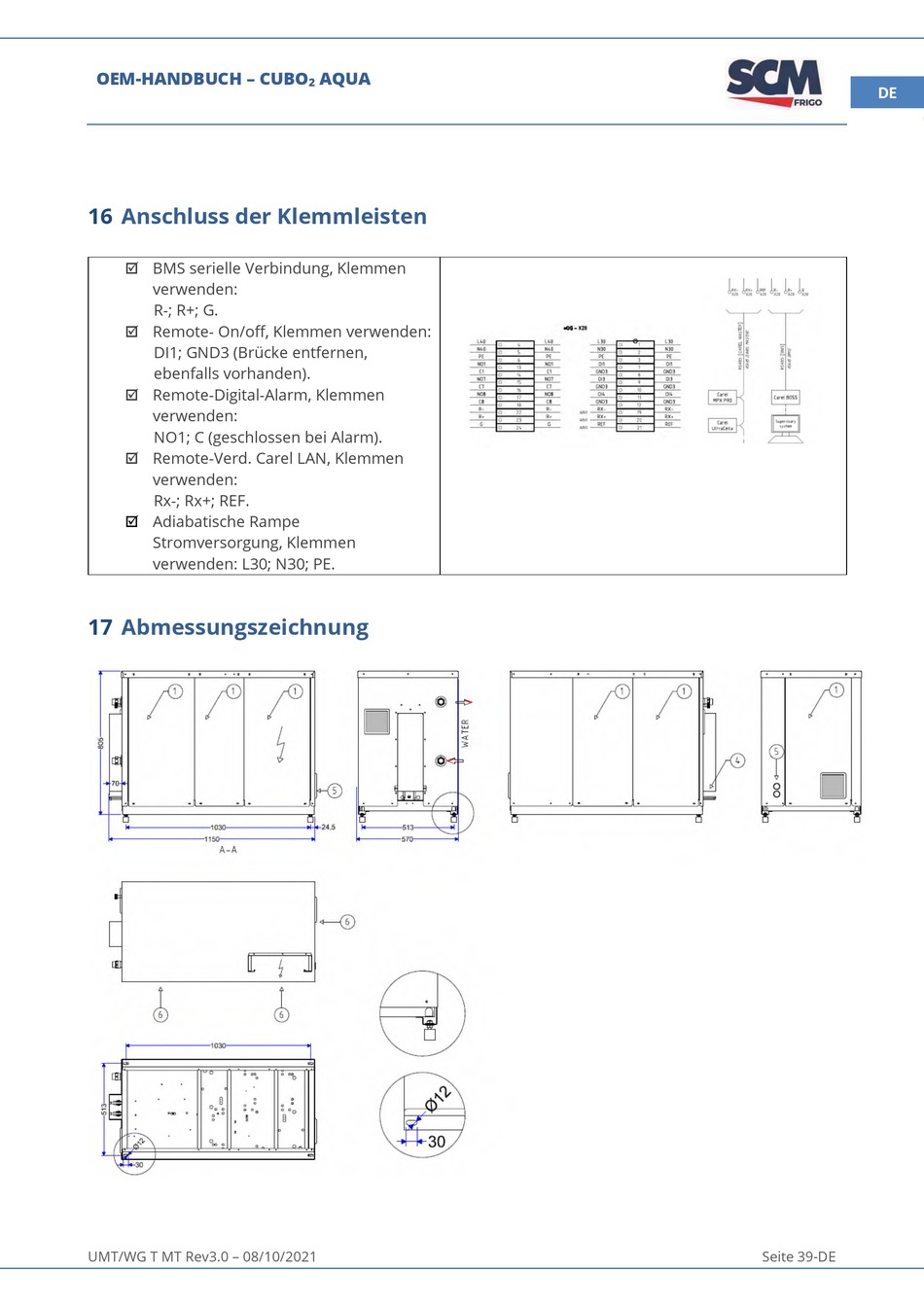

Anschluss der Klemmleisten

 BMS serielle Verbindung, Klemmen
verwenden:
R-; R+; G.
 Remote- On/off, Klemmen verwenden:
DI1; GND3 (Brücke entfernen,
ebenfalls vorhanden).
 Remote-Digital-Alarm, Klemmen
verwenden:
NO1; C (geschlossen bei Alarm).
 Remote-Verd. Carel LAN, Klemmen
verwenden:
Rx-; Rx+; REF.
Adiabatische Rampe
Stromversorgung, Klemmen
verwenden: L30; N30; PE.
17

Abmessungszeichnung

UMT/WG T MT Rev3.0 – 08/10/2021
AQUA
2
DE
Seite 39-DE
