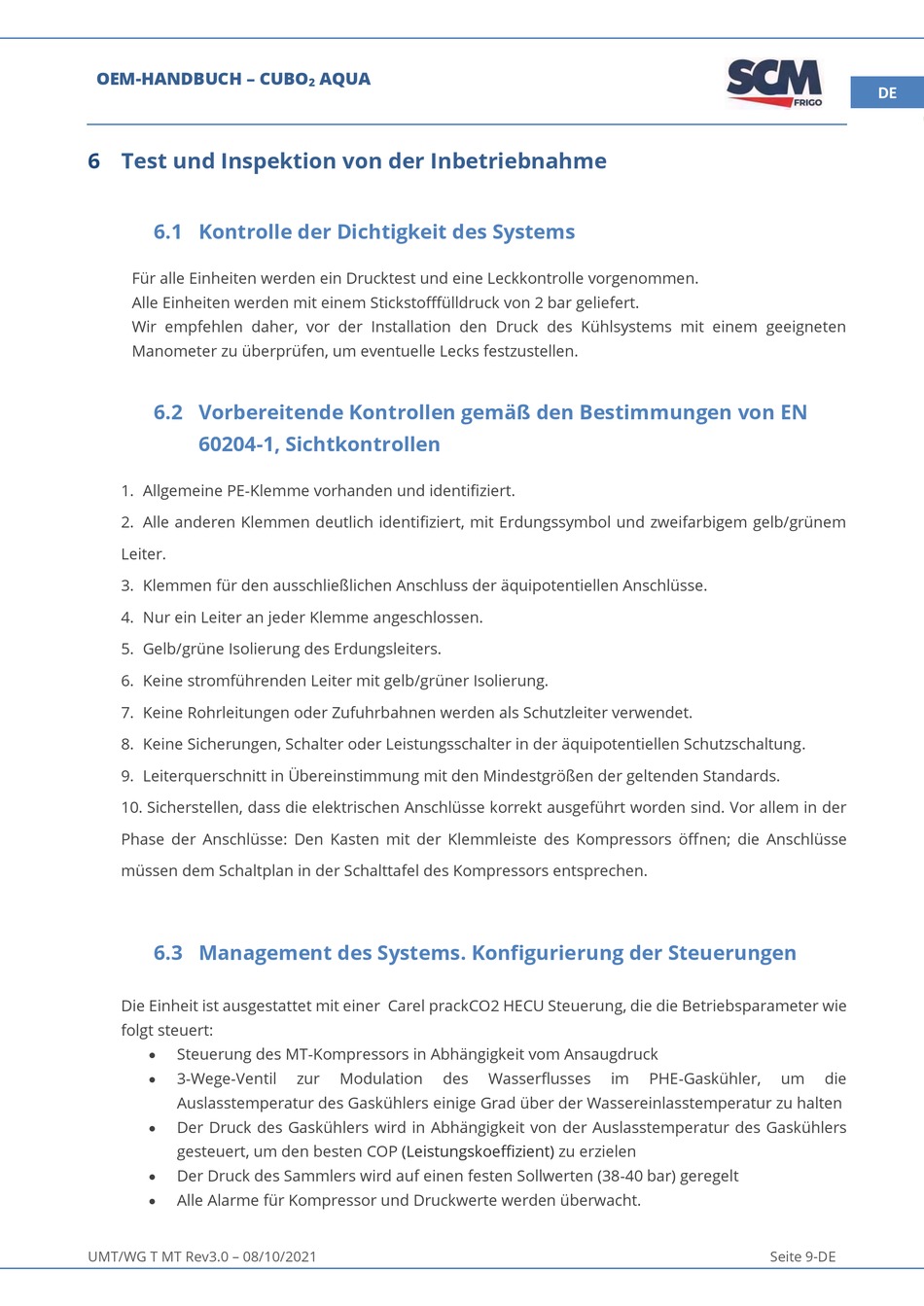

OEM-HANDBUCH – CUBO
6

Test und Inspektion von der Inbetriebnahme

6.1 Kontrolle der Dichtigkeit des Systems

Für alle Einheiten werden ein Drucktest und eine Leckkontrolle vorgenommen.
Alle Einheiten werden mit einem Stickstofffülldruck von 2 bar geliefert.
Wir empfehlen daher, vor der Installation den Druck des Kühlsystems mit einem geeigneten
Manometer zu überprüfen, um eventuelle Lecks festzustellen.
6.2 Vorbereitende Kontrollen gemäß den Bestimmungen von EN
60204-1, Sichtkontrollen
1. Allgemeine PE-Klemme vorhanden und identifiziert.
2. Alle anderen Klemmen deutlich identifiziert, mit Erdungssymbol und zweifarbigem gelb/grünem
Leiter.
3. Klemmen für den ausschließlichen Anschluss der äquipotentiellen Anschlüsse.
4. Nur ein Leiter an jeder Klemme angeschlossen.
5. Gelb/grüne Isolierung des Erdungsleiters.
6. Keine stromführenden Leiter mit gelb/grüner Isolierung.
7. Keine Rohrleitungen oder Zufuhrbahnen werden als Schutzleiter verwendet.
8. Keine Sicherungen, Schalter oder Leistungsschalter in der äquipotentiellen Schutzschaltung.
9. Leiterquerschnitt in Übereinstimmung mit den Mindestgrößen der geltenden Standards.
10. Sicherstellen, dass die elektrischen Anschlüsse korrekt ausgeführt worden sind. Vor allem in der
Phase der Anschlüsse: Den Kasten mit der Klemmleiste des Kompressors öffnen; die Anschlüsse
müssen dem Schaltplan in der Schalttafel des Kompressors entsprechen.

6.3 Management des Systems. Konfigurierung der Steuerungen

Die Einheit ist ausgestattet mit einer Carel prackCO2 HECU Steuerung, die die Betriebsparameter wie
folgt steuert:
Steuerung des MT-Kompressors in Abhängigkeit vom Ansaugdruck

3-Wege-Ventil

Auslasstemperatur des Gaskühlers einige Grad über der Wassereinlasstemperatur zu halten
Der Druck des Gaskühlers wird in Abhängigkeit von der Auslasstemperatur des Gaskühlers

gesteuert, um den besten COP
Der Druck des Sammlers wird auf einen festen Sollwerten (38-40 bar) geregelt

Alle Alarme für Kompressor und Druckwerte werden überwacht.

UMT/WG T MT Rev3.0 – 08/10/2021
AQUA
2
zur Modulation des
(Leistungskoeffizient)
Wasserflusses im PHE-Gaskühler,
zu erzielen
DE
um die
Seite 9-DE
