Inbetriebnahme Und Regulierung Der Heizleistung Der Brenner - Solgaz Optimex 4+1 Montage- Und Bedienungsanleitung

Vor der Inbetriebnahme der gemäß Punkt 2.3. installierten Herdplatte und dem Einschalten der
einzelnen Gasbrenner sich folgende Handlungen auszuführen:
- Stecker des Stromversorgungskabels des Netzgerätes in die Steckdose der Elektroinstallation stecken,
Niederspannungskabel 12 V mit rundem Stecker in die Steckdose an der herdplatte stecken. Diese befindet
sich an der Unterseite des Gerätes (siehe Zeichnung 1, Pos. 11).
- Ventil der Gaszufuhr zum Herd öffnen. Nach dem Einschalten des Stroms ist die Herdplatte betriebsbereit,
was durch ein Aufleuchten der Diode am Sensor (Pos. 14 auf Zeichnung 5) signalisiert wird.
-
Durch Berührung des Hauptsensors des Einschalters (Pos. 13 auf Zeichnung 5) erlischt die Anzeige und die
Herdplatte ist zur Annahme von Befehlen bereit. Alle vier Anzeigen (Pos. 9, 10, 11 und 12 auf Zeichnung 5)
zeigen über 10 Sekunden die Ziffer „0" an. Wenn keine weiteren Handlungen durchgeführt werden, geht die
Elektronik der Herdplatte nach Ablauf dieser Zeit in den Stand-By-Zustand über, die Anzeigen erlöschen und
es wird erneut die Anzeige des Sensors des Ausschalters eingeschaltet.

3.2. Inbetriebnahme und Regulierung der Heizleistung der Brenner

ACHTUNG!!! - Es ist verboten, die Gasbrenner der Herdplatte für längere Zeit einzuschalten, ohne
entsprechend gefülltes Kochgeschirr auf die Heizfelder zu stellen. Dies kann zu einer Störung des
Gerätes führen.

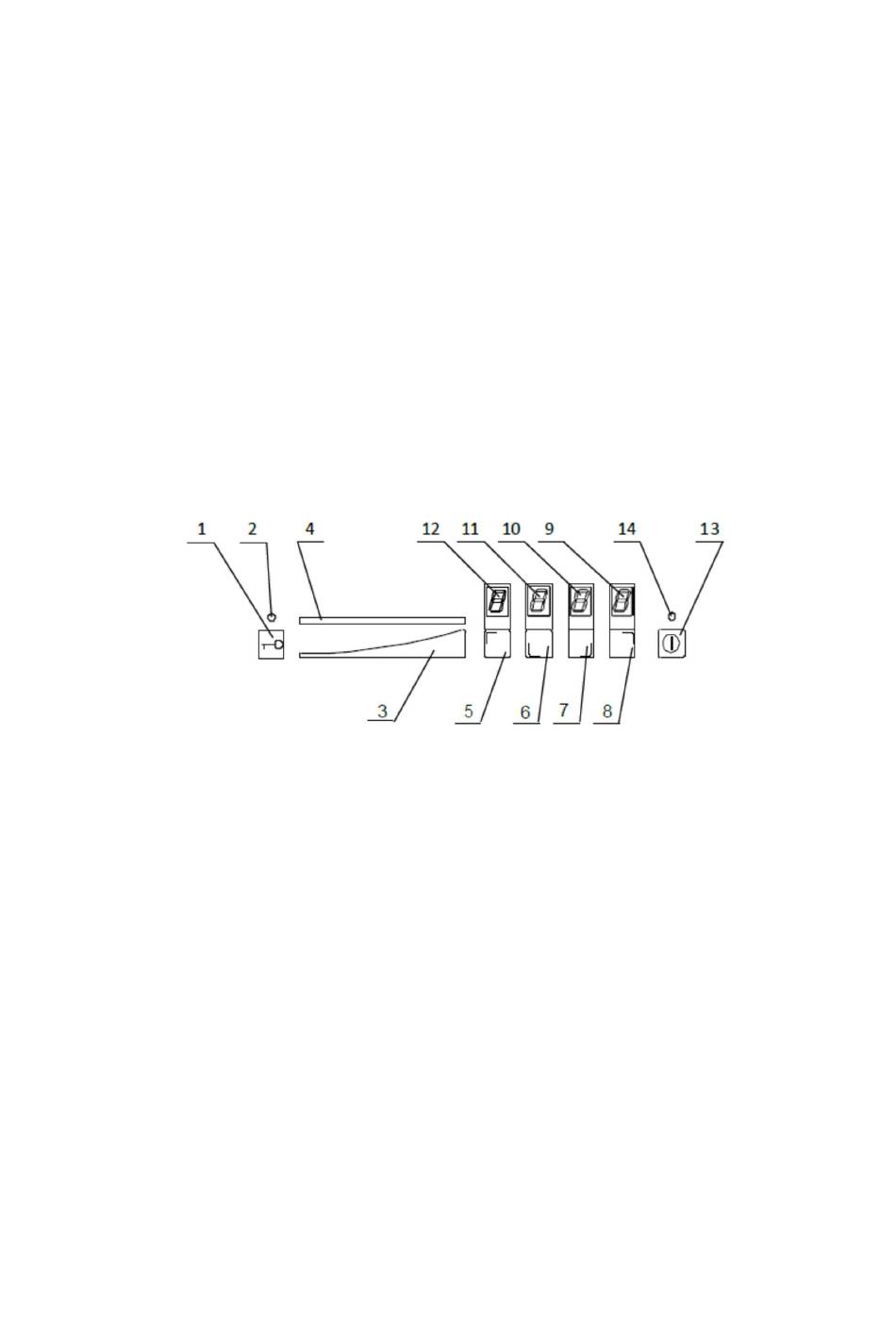

1 –Anwenderblockade, 2 -Blockadeanzeige, 3 -Slider / Leistungseinstellung, 4 -Lineare Anzeige der
eingestellten Leistung, 5,6,7,8 -Auswahlfelder des Brenners, 9,10,11,12 -digitale Anzeigen der
eingestellten Leistung der Brenner, 13 -Ein- und Ausschalter des Herdes,
14 -Anzeige des Ausschalters
Die Auswahl eines beliebigen Gasbrenners wird durch die Berührung des Aktivierungsfeldes des
Steuergerätes (Pos. 5 oder 6 oder 7 oder 8 auf Zeichnung 5) und die Einstellung der gewünschten Leistung
durch Berührung des Leistungseinstellers (Sliders – Pos. 3 auf Zeichnung 5) auf einen Wert größer 0
durchgeführt – der Brenner schaltet sich dann ein. Die Einstellung muss innerhalb von 5 Sekunden nach der
Aktivierung des Steuergerätes mit dem Sensor Ein/Aus (Pos. 13 auf Zeichnung 5) vorgenommen werden. Nach
dieser Zeit geht das Steuergerät wieder in den Stand-By-Modus über und der ausgewählte Brenner schaltet
sich nicht ein.
Alle Änderungen des Programmierungszustandes des Steuergerätes werden durch kurze Tonsignale
begleitet.
Um die einzelnen Brenner der Herdplatte einzuschalten, sind folgende Handlungen durchzuführen:
- Kochgeschirr mit Inhalt auf das entsprechende Heizfeld stellen.
- Sensor Einschalten/Ausschalten (Pos. 13 auf Zeichnung 5) berühren. In den Feldern 9, 10, 11 und 12
leuchten die Anzeigen „0" auf. Eine erneute Berührung des dem entsprechenden Brenner zugeordneten
Sensors (siehe Zeichnung 5) entsprechend dem Bedarf und der Kennzeichnung auf der Heizplatte bewirkt die
Aktivierung des gewünschten Heizfeldes. Anschließend ist die gewünschte Leistung des Heizfeldes
einzustellen, indem mit dem Finger über den Slider/Einsteller (Zeichnung 5, Pos. 3) geglitten wird, bis die
entsprechende Leistung erreicht ist.
Zeichnung: 5 (Steuerpaneel – Pos. 9. auf Zeichnung 1)
9
