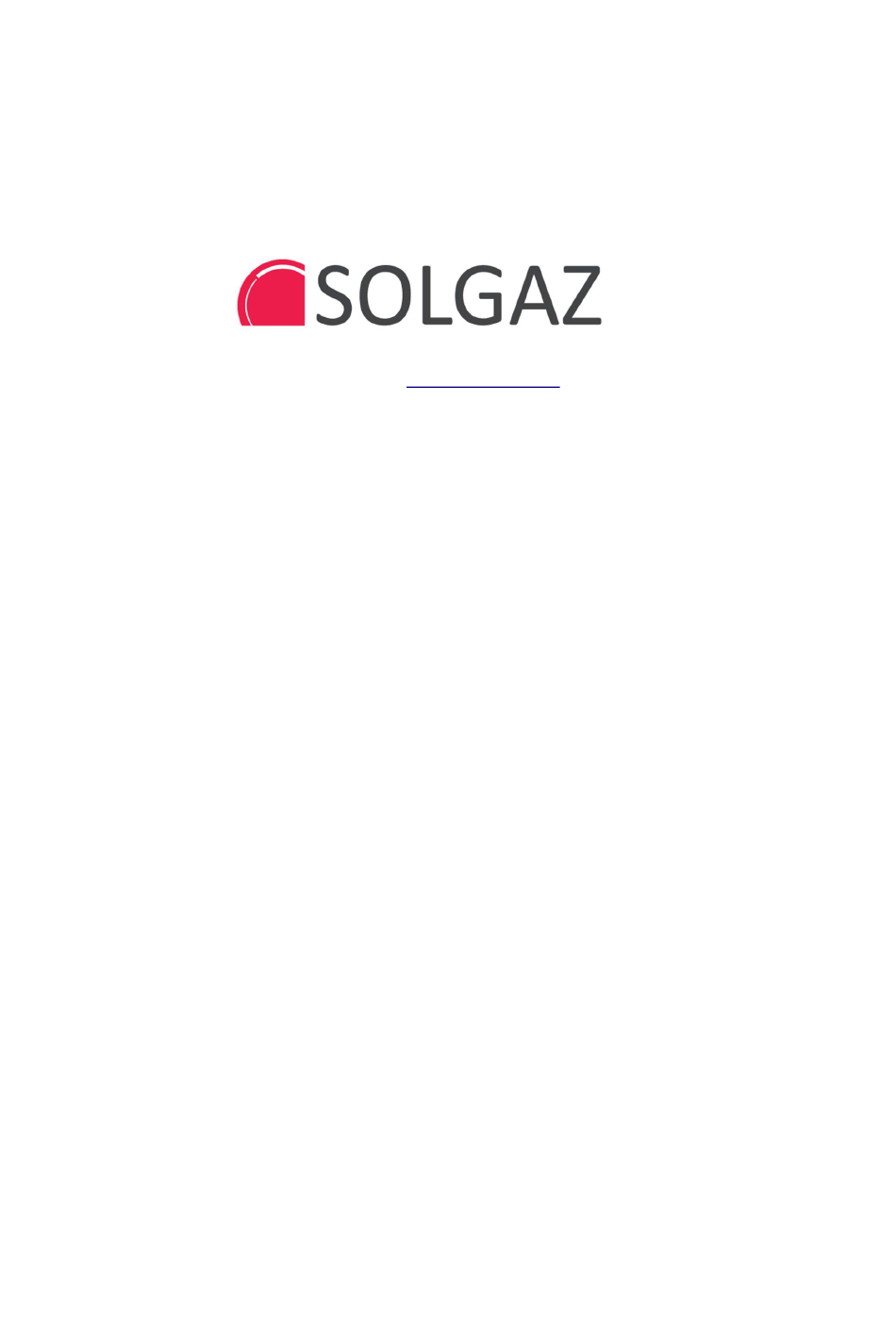

Sp. z o.o.
e-mail:
biuro@solgaz.com.pl
Montage - und Bedienungsanleitung
DER KERAMIK-GASPLATTE
OPTIMEX 4+1
zum Einbau
Vor der Installation ist sicherzustellen, dass die örtlichen Vertriebsbedingungen
(Art des Gases und sein Druck) sowie die Einstellungen des Gerätes richtig sind.
Die Bedingungen für die Einstellung dieses Geräts sind auf dem Typenschild
dargestellt.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Solgaz OPTIMEX 4+1

  • Seite 1 Montage - und Bedienungsanleitung DER KERAMIK-GASPLATTE OPTIMEX 4+1 zum Einbau Vor der Installation ist sicherzustellen, dass die örtlichen Vertriebsbedingungen (Art des Gases und sein Druck) sowie die Einstellungen des Gerätes richtig sind. Die Bedingungen für die Einstellung dieses Geräts sind auf dem Typenschild...

  • Seite 2: Mit Hochachtung

    Gebrauchs sicher schnell bestätigen werden. Wir wünschen Ihnen daher gelungene und schmackhafte Speisen. Mit Hochachtung SOLGAZ Der Anschluss der Keramik-Gasplatte an das Gasnetz ist von einer dazu berechtigten Person (berechtigter Installateur) vorzunehmen. Dieses Gerät ist nicht an die Abgasabführinstallation angeschlossen.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. ALLGEMEINE INFORMATIONEN Seite 1.1. Bestimmung des Herdes ..................... 4 1.2. Technische Daten des Herdes OPTIMEX 4+1 ............... 4 1.3. Aufbau des Gasherdes ......................4 2. ANFORDERUNGEN ZUR INSTALLATION DES HERDES 2.1. Anforderungen an den Raum ....................6 2.2. Montage der Heizplatte in der Arbeitsplatte des Küchenschrankes ........6 2.3.

  • Seite 4: Allgemeine Informationen

    1. Allgemeine Informationen 1.1. Bestimmung des Herdes Der Herd des Typs OPTIMEX 4+1 ist eine Keramikplatte mit vier unter ihr angebrachten Gasbrennern. Er gehört zur neusten Generation der Gasherde, in denen spezielle, von einem elektronischen Steuersystem kontrollierte Gasbrenner Wärme erzeugen, die im Ergebnis der Verbrennung des Gases zu Infrarotstrahlung entsteht.

  • Seite 5: Anforderungen Zur Installation Des Herdes

    Durch einen Austausch der Arbeitsdüsen gemäß Tabelle 1 und die Änderung der Größe des Luftschleiers nach Tabelle 4 wird der Herd an die Verbrennung einer anderen Gasart angepasst. Die Düsen für alle möglichen Gasarten sind im Lieferumfang des Herdes enthalten. Im vorderen Teil der Kochplatte ist das Steuer-Touchpaneel (Zeichnung 2) angebracht.

  • Seite 6: Anforderungen An Den Raum

    2.1 Anforderungen an den Raum Die Räume, in denen die Herde montiert werden sollen, müssen trocken und gut gelüftet sein sowie über eine leistungsfähige natürliche Lüftungsinstallation verfügen. Die rechtliche Grundlage, in Anlehnung an welche die Eignung des Raumes im Gebäude zur Installation eines Gasherdes eingeschätzt wird, gepruft mussen werden.

  • Seite 7: Gasinstallation

    Segments das Gitter eines Lufteintritts anzubringen (siehe Zeichnung 3). 2.3. Gasinstallation Die Herdplatte OPTIMEX 4+1 besitzt einen vertikalen Anschlussstutzen, der über ein Außengewinde R ½”, (ISO 7-R1/2) verfügt, welches den Anschluss der Platte an die Gasinstallation ermöglicht. Es wird empfohlen, die Herdplatte mit Hilfe eines elastischen Anschlusses, der über ein Sicherheitszertifikat verfügt, an die Gasinstallation anzuschließen.

  • Seite 8: Elektrische Installation

    Die gesamte Automatik der Herdplatte wird mit Niederspannung von 12 V Gleichstrom aus dem Netzgerät betrieben. Um eine korrekte und sichere Nutzung der Herdplatte OPTIMEX 4+1 zu gewährleisten, ist die elektrische Installation (230 V/50Hz) in die Nähe des Nutzungsortes der Herdplatte zu führen, um das Netzgerät anzuschließen.

  • Seite 9: Inbetriebnahme Und Regulierung Der Heizleistung Der Brenner

    Vor der Inbetriebnahme der gemäß Punkt 2.3. installierten Herdplatte und dem Einschalten der einzelnen Gasbrenner sich folgende Handlungen auszuführen: Stecker des Stromversorgungskabels des Netzgerätes in die Steckdose der Elektroinstallation stecken, Niederspannungskabel 12 V mit rundem Stecker in die Steckdose an der herdplatte stecken. Diese befindet sich an der Unterseite des Gerätes (siehe Zeichnung 1, Pos.

  • Seite 10: Beschreibung Des Arbeitszustandes Mit Funktion Der Intelligente

    Dabei zeigt das Display des Leistungseinstellers (Pos, 4 auf Zeichnung 5) eine Diodenlinie an, im zuvor ausgewählten Heizfeld leuchtet eine Ziffer zwischen 0 und 9 auf, die ebenfalls über die eingestellte Leistung informiert. Die Verlängerung der Diodenlinie und die Anzeige einer höheren Ziffer bedeuten die Erhöhung der Leistung des Brenners.

  • Seite 11: Ausschalten Der Gasbrenner

    3.4. Ausschalten der Gasbrenner Um irgendeinen der aktiven Brenner auszuschalten, ist der ihm entsprechende Sensor zu berühren und anschließend mit dem Finger in Richtung des :“Schlüssels“ zu streichen, um die Leistung des Brenners auf „0“ zu senken (Abtrennen der Gaszufuhr). Während der Ausführung dieser Operation leuchtet die Diodenlinie /Pos.

  • Seite 12: Auswahl Des Kochgeschirr

    Anmerkung: Die Anzeige „H“ bedeutet, dass das entsprechende Heizfeld auf der Platte über dem Brenner und das Zusatzfeld dieses Brenners heiß sind. 3.7. Auswahl des Kochgeschirr Zur Sicherstellung einer größtmöglichen Ausnutzung der durch die vom Gasbrenner emittierten Infrarotstrahlung übermittelten Wärme sind entsprechende Töpfe zu verwenden, die folgendes besitzen müssen: einen den Abmaßen des Heizfeldes angenäherten Durchmesser;...

  • Seite 13: Säuberung Und Konservierung Des Herdes

    ausgewählten Niveau der Heizleistung festgelegt. Wenn über eine längere Zeit das Niveau der Heizleistung nicht geändert wird (siehe Tabelle), dann wird das entsprechende Heizfeld automatisch ausgeschaltet und die Restwärmeanzeige „H“ aktiviert. Die einzelnen Heizfelder können jedoch jederzeit gemäß der Bedienungsanleitung eingeschaltet und bedient werden. Diese Abhängigkeiten sind in Tabelle 2 dargestellt.

  • Seite 14: Säuberung Der Herdleisten

    4.2. Säuberung der Herdleisten  Die Leiste des Austritts der Verbrennungsgase muss ähnlich wie die Keramikscheibe mit einem feuchten, weichen Tuch unter Zugabe einer geringen Menge von Geschirrspülmittel gereinigt und anschließend trockengewischt werden.  Es dürfen keine säurehaltigen Mittel eingesetzt werden. ...

  • Seite 15: Wartung Und Durchsicht Der Herdelemente

    1.2) auszutauschen und die Menge der Primärluft entsprechend der in Tabelle 3. genannten Werte für das entsprechende Gas einzustellen. Nach der Ausführung dieser Handlungen sind die Werte der neuen Einstellungen dauerhaft auf dem Typenschild zu vermerken. Der Austausch der Düsen darf nur von einem durch den Produzenten geschulten Installateur vorgenommen werden.

  • Seite 16: Anzeige Der Alarmzustände Des Steuergerätes

    Zusammen mit dem Herd liefern wir: - den kompletten Satz der Austauschdüsen für die Anpassung des Herdes an eine andere Gasart, als fabrikseitig eingestellt, - das empfohlene Netzteil Typ: OPTIMEX 4+1 Nummer der Keramik-Gasplatte: ……………………………………… Datum:………………………………………… ………………………………………………… Unterschrift des Installateurs...
