Inhaltszusammenfassung für Philips Business Monitor 3000-Serie

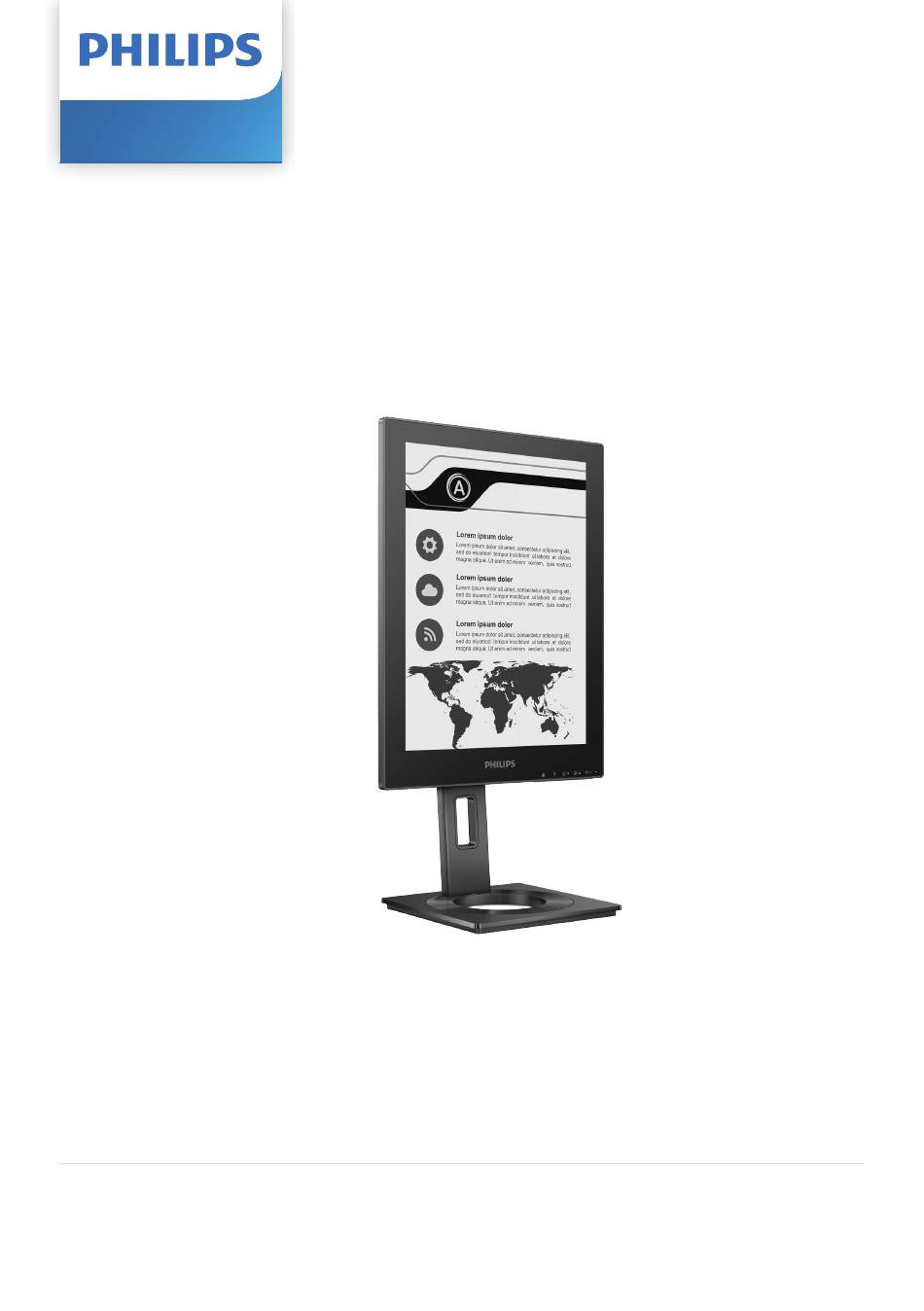

- Seite 1 Business Monitor 3000 Series 13B1K3300 Bedienungsanleitung Kundendienst und Garantie Problemlösung und häufig gestellte Fragen Register your product and get support at www.philips.com/welcome...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtig ����������������������������������������� 1 1.1 Sicherheitsmaßnahmen und Wartung .........1 1.2 Hinweise zur Notation ....3 1.3 Geräte und Verpackungsmaterialien richtig entsorgen ........4 2� Monitor einrichten �������������������� 5 2.1 Installation ........5 2.2 Monitor bedienen ......8 2.3 Basisbaugruppe zur VESA- Montage entfernen ....11 3�... -
Seite 3: Wichtig
Informationen und Hinweise zum Betrieb die ggf. in die Belüftungsöffnungen ihres Monitors. fallen oder die adäquate Kühlung der Monitor-Elektronik behindern Die Garantie der Firma Philips findet könnten. dann Anwendung, wenn der Artikel ordnungsgemäß für dessen beabsichtigten • Die Belüftungsöffnungen des Gebrauch benutzt wurde und zwar gemäß... - Seite 4 • Setzen Sie den Monitor im Betrieb • Passen Sie die keinen starken Vibrationen und Umgebungsbeleuchtung in etwa Erschütterungen aus. auf die Bildschirmhelligkeit an. Vermeiden Sie fluoreszierendes • Zur Vermeidung möglicher Schäden, Licht und Oberflächen, die nicht bspw. dass sich der Bildschirm von der allzu viel Licht reflektieren.
-
Seite 5: Hinweise Zur Notation
das Netzkabel. Entfernen Sie dann wissen, was Sie zu tun haben, nachdem den Fremdkörper bzw. das Wasser die in dem vorliegenden Handbuch und lassen Sie den Monitor vom enthaltenen Bedienungsanweisungen Kundendienst überprüfen. befolgt wurden, ziehen Sie bitte einen Kundendienst-Techniker zu Rate. • Lagern Sie den Monitor nicht an Orten, an denen er Hitze, direkter Sonneneinstrahlung oder extrem... -
Seite 6: Geräte Und
Optimierung der Umweltverträglichkeit Elektrische und elektronische Altgeräte ihrer Produkte, Dienste und Aktivitäten. Von der Planung über das Design bis hin zur Produktion legt Philips größten Wert darauf, Produkte herzustellen, die problemlos recycelt werden können. Bei Philips geht es bei der Behandlung von Altgeräten vorrangig darum, möglichst an... -
Seite 7: Monitor Einrichten
Lieferumfang Business Monitor 3000 Series 13B1K3300 Quick start Register your product and get support at www.philips.com/welcome 2. Halten Sie den Ständer mit beiden Händen. AC/DC Adapter (1) Bringen Sie die Basis vorsichtig am Ständer an. (2) Drehen Sie die Schraube an der Unterseite der Basis mit Ihren Fingern fest. -
Seite 8: Kensington-Diebstahlsicherung
Mit Ihrem PC verbinden PC-Verbindung 1. Schließen Sie das Netzkabel richtig an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 3. Verbinden Sie das Signalkabel des Monitors mit dem Videoanschluss an der Rückseite des Computers. 4. - Seite 9 Power Delivery Ohne am Monitor angeschlossenes Netzteil: Mit am Monitor angeschlossenem Netzteil: ≥15W ≤15W 5V/3A Der Monitor kann per USB-C vom Gerät, Der USB-C-Anschluss des Monitors das bis zu 65 W mit 5 V/3 A, 7 V/3 A, 9 kann 15 W und 5 V/ 3A Strom zur V/3 A, 10 V/3 A, 12 V/3 A, 15 V/3 A, 20 Aufladung Ihres Gerätes liefern.
-
Seite 10: Monitor Bedienen
2.2 Monitor bedienen Frontlicht-Wähler: Weißes Licht, Warmes Licht und Beschreibung der Bedientasten Aus. Geisterbilder entfernen: Bildschirm zur Entfernung von Geisterbildern aktualisieren. Zum Ein- und Ausschalten 3 Sekunden gedrückt halten. Auf das OSD-Menü zugreifen. Elemente basierend auf Ihren Anforderungen umschalten. Grauskala-Stufen: Es gibt neun Stufen mit Auswahlen für Kontrast und Grauskala- Stufen. - Seite 11 Das OSD-Menü Smart Clean Im Folgenden finden Sie einen Überblick über die Struktur der Input Input Bildschirmanzeige. Sie können dies HDMI 1.4 als Referenz nutzen, wenn Sie sich zu Language DisplayPort USB C einem späteren Zeitpunkt durch die Reset verschiedenen Einstellungen arbeiten. White Light level adjustment Main menu...
-
Seite 12: Höhenverstellung
Hinweis zur Auflösung Höhenverstellung Der Monitor kann seine volle Leistung bei einer physikalischen Auflösung von 1200 x 1600 Bildwiederholfrequenz ausspielen. Wird der Monitor mit einer anderen Auflösung betrieben, wird eine Warnmeldung auf dem Bildschirm angezeigt: Mit einer Auflösung von 1200 x 1600 erreichen Sie die besten Ergebnisse. -
Seite 13: Basisbaugruppe Zur Vesa- Montage Entfernen
2.3 Basisbaugruppe zur VESA- Montage entfernen Bitte machen Sie sich mit den nachstehenden Hinweisen vertraut, bevor Sie die Monitorbasis zerlegen – so vermeiden Sie mögliche Beschädigungen und Verletzungen. 1. Ziehen Sie die Monitorbasis auf ihre maximale Höhe aus. Hinweis Der Monitor kann an einer VESA- Standardhalterung (100 mm Lochabstand) angebracht werden. - Seite 14 • Drücken Sie bei Anpassung des Monitorwinkels nicht gegen den Bildschirm. Greifen Sie nur an der Blende.
-
Seite 15: Smartremote
3. SmartRemote Was ist SmartRemote? SmartRemote ist die exklusive, hochmoderner Philips-Software für Anzeigegeräte der Electronic-Paper- Display (EPD) Serie von Philips, mit der Sie verschiedenartige Inhalte anzeigen können. Wieso brauche ich das? Schnittstelle SmartRemote vereinfacht die Art, wie Sie Ihre Dateien anzeigen. Durch Anklicken der 1. - Seite 16 STEP 1 STEP 2 Die Dateiinhalte werden am EPD angezeigt. Sie können die Dateien über diese einfache Betrachtungsschnittstelle lesen und zwischen ihnen umschalten. Bitte beachten Sie, dass in dieser STEP 3 Schnittstelle maximal fünf Dateien geladen werden können. Wenn Sie eine zusätzliche Datei in die Schnittstelle ziehen, wird die älteste Datei aus der Dateibetrachter-Schnittstelle entfernt.
-
Seite 17: Technische Daten
4. Technische Daten Bild/Display Bildschirmpaneltyp Panelgröße 13,3 Zoll Breitbild (33,8 cm) Bildformat Pixelabstand 0,169 (H) mm x 0,169 (V) mm Auflösung 1200 x 1600 Bildschirmbeschichtung Blendfrei, 3H, Trübung 15 % Anzeigefarben 4-Bit-Grauskala Anschlüsse 1x HDMI 1.4 (HDCP 1.4) 1x DisplayPort 1.2 (HDCP 1.4) Anschlüsse 1x USB-C (HDCP 1.4) 1x Audio out... - Seite 18 500 bis 1060 hPa Umwelt und Energie ROHS Verpackung 100 % recyclingfähig Bestimmte Substanzen 100 % PVC/BFR-freies Gehäuse Gehäuse Farbe Schwarz Design Textur Hinweis • Diese Daten können sich ohne Vorankündigung ändern. Unter www.philips.com/ support finden Sie die aktuellsten Broschüren.
- Seite 19 • Bitte beachten Sie, dass Ihr Bildschirm bei seiner nativen Auflösung von 1200 x 1600 am besten funktioniert. Zur Erzielung optimaler Anzeigequalität befolgen Sie bitte diese Auflösungsempfehlung. • Das Electronic Paper Display (EPD) ist ein reflektierendes Display. Es nutzt je nach Raumbeleuchtung weit weniger Strom zur Anzeige von Inhalten.
-
Seite 20: Energieverwaltung
5. Energieverwaltung Wenn eine VESA DPM-kompatible Grafikkarte oder Software in Ihrem PC installiert ist, kann der Monitor seinen Energieverbrauch bei Nichtnutzung automatisch verringern. Der Monitor kann durch Tastatur-, Maus- und sonstige Eingaben wieder betriebsbereit gemacht werden. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung der automatischen Energiesparfunktion: Energieverwaltung –... -
Seite 21: Kundendienst Und Garantie
Falls der zertifizierte Servicepartner die erforderlichen Reparaturen im Rahmen des erweiterten Garantiepakets nicht durchführen kann, finden wir nach Möglichkeit innerhalb der von Ihnen erworbenen verlängerten Garantiedauer alternative Lösungen für Sie. Weitere Einzelheiten erfahren Sie von unserem Philips-Kundendienstrepräsentanten oder vom örtlichen Kundendienst (per Rufnummer). • •... -
Seite 22: Problemlösung Und Häufig
Weitere Unterstützung erhalten Sie über die in der Anleitung mit • Überzeugen Sie sich davon, dass das wichtigen Informationen aufgelisteten Monitorkabel richtig an den Computer Servicekontaktdaten oder durch angeschlossen ist. (Lesen Sie auch in Kontaktaufnahme mit einem Philips- der Schnellstartanleitung nach). Kundendienstmitarbeiter. -
Seite 23: Allgemeine Häufig Gestellte Fragen
• Fahren Sie den Computer herunter, Bildfläche keinen starken trennen Sie den alten Monitor und Stößen auszusetzen und nicht schließen Sie Ihren neuen Philips- mit Gegenständen dagegen zu EPD-Monitor wieder an. tippen. Achten Sie beim Umgang mit dem Monitor darauf, • Schalten Sie den Monitor und... - Seite 24 PC, Mac oder an Workstations anschließen? F 12: Wo kann ich die in der EDFU erwähnte Anleitung mit Antwort: Ja. Sämtliche Philips-Monitore wichtigen Informationen finden? sind mit Standard-PCs, Macs Antwort: Die Anleitung mit wichtigen und Workstations vollständig Informationen kann von der kompatibel.
- Seite 25 Dieses Produkt wurde von Top Victory Investments Ltd. hergestellt und wird unter dessen Verantwortung verkauft, und Victory Investments Ltd. ist der Garantiegeber in Bezug auf dieses Produkt. Philips und das Philips-Schild-Symbol sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz verwendet.
