Montageanleitung

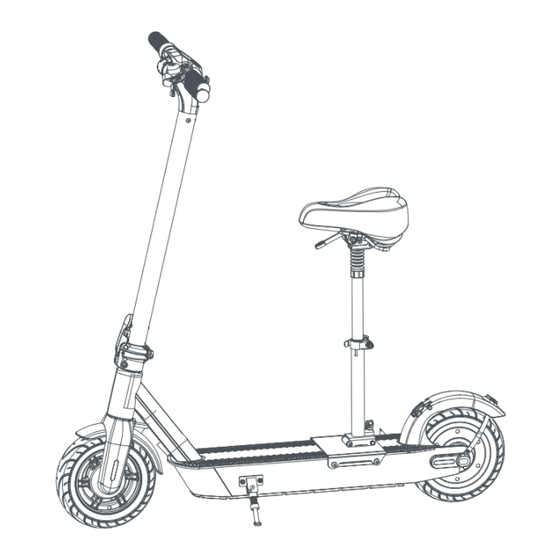

eScooter ePF-2 SITZ
Zeichnung nur zu
Illustrationszwecken,
Produkte können
abweichen.
ÜBERSICHT
Sattel
Sattelneigungs-
verstellung
Sattelhöhen-
verstellung
Klapp-
mechanismus
Basisplatte
03/2023
INHALT
MONTAGE & VERWENDUNG
KLAPPMECHANISMUS SCHLIESSEN
a) Drücken Sie den Verschlußknopf
b) Stellen Sie die Sattelstütze aufrecht
c) Ziehen Sie den Schnellspanner fest
d) Stellen Sie die Basis auf die Standfläche des Scooters
BEFESTIGEN DER BASISPLATTE
a) Legen Sie den Positionierungsblock wie gezeigt auf den Sicherungsblock
Positionierungsblock
Sicherungsblock
Sitz mit Sitzstange
4x
Befestigungsschraube
5mm
Innensechskantschlüssel
Sitzbasis
mit Klappmechanismus
2x
Positionierungsblock
2x
Sicherungsblock
Werbung
Verwandte Anleitungen für ePowerFun eScooter ePF-2 SITZ
Inhaltszusammenfassung für ePowerFun eScooter ePF-2 SITZ
- Seite 1 Montageanleitung eScooter ePF-2 SITZ INHALT Sitzbasis Sitz mit Sitzstange mit Klappmechanismus Zeichnung nur zu Illustrationszwecken, Produkte können Befestigungsschraube Positionierungsblock abweichen. Innensechskantschlüssel Sicherungsblock ÜBERSICHT MONTAGE & VERWENDUNG KLAPPMECHANISMUS SCHLIESSEN Sattel Sattelneigungs- verstellung a) Drücken Sie den Verschlußknopf b) Stellen Sie die Sattelstütze aufrecht c) Ziehen Sie den Schnellspanner fest d) Stellen Sie die Basis auf die Standfläche des Scooters...
- Seite 2 Montageanleitung eScooter ePF-2 SITZ MONTAGE & VERWENDUNG b) Der Positionierungsblock sitz unter der Kante des Chassis. Die Löcher des Sicherungsblocks werden mit den Löchern der Sitzbasisplatte ausgerichtet. c) Ziehen Sie die Schrauben in der gezeigten Reihenfolge fest. MONTAGE DES SITZES a) Lösen Sie den Schnellspanner der Sattelstange.
- Seite 3 Montageanleitung eScooter ePF-2 SITZ UMKLAPPEN DES SATTELS HINWEISE Zum Umklappen des Sattels lösen Sie den Schnellspanner 1. Stellen Sie sicher, dass alle Verbindungen fest montiert sind, an der Basisplatte und klappen den Sattel nach vorne. insbesondere die beiden Schnellspanner. 2. Zum Einklappen des Scooters, klappen Sie erst den Sattel und dann die Lenkstange.
