Inhaltszusammenfassung für bio-chem Bio-Circle Turbo 800 Edelstahl

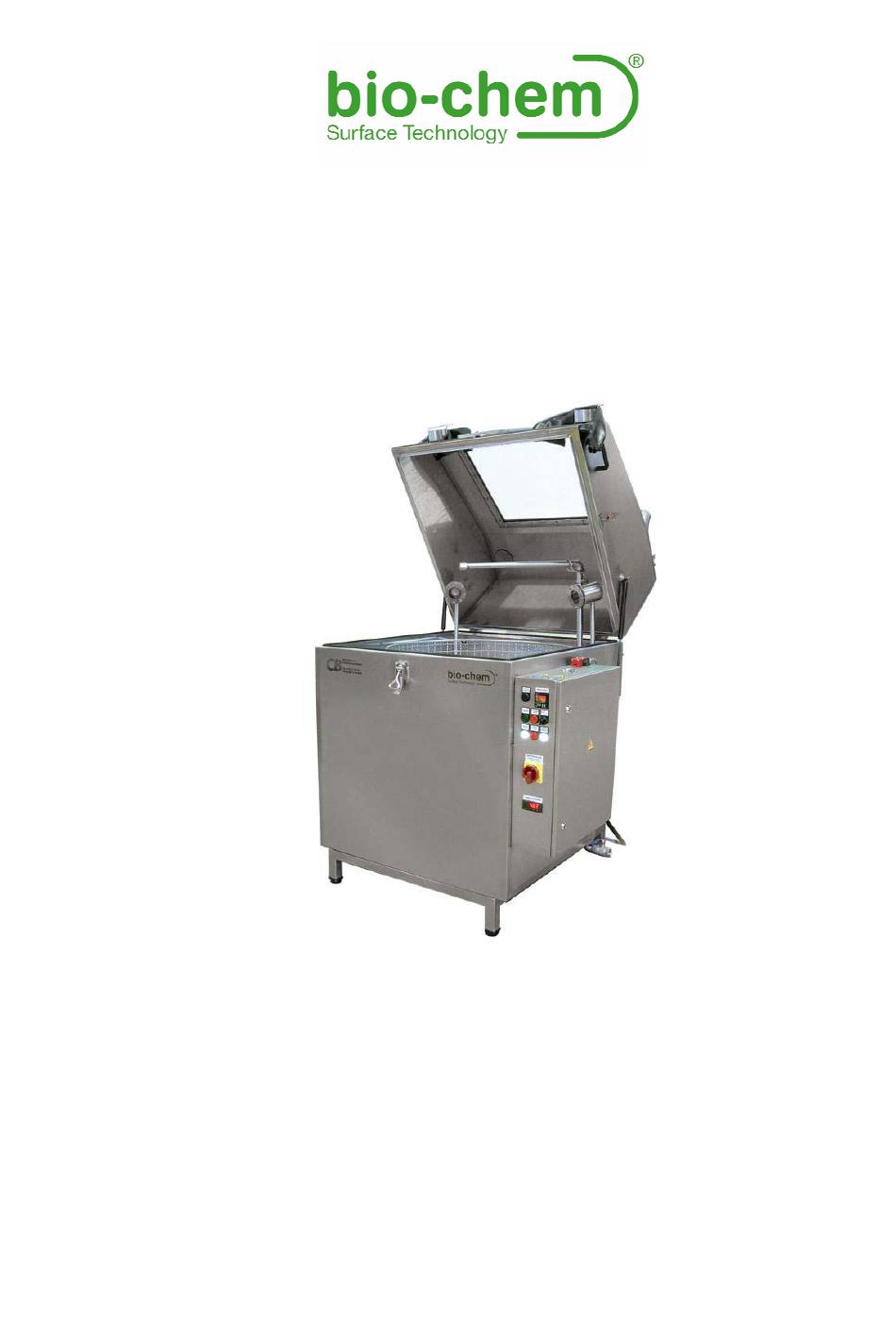

- Seite 1 BETRIEBSANLEITUNG TECHNISCHE DOKUMENTATION Bio-Circle Turbo 800 Edelstahl Art.- Nr: G40027 Serien – Nr: _______________ Baujahr: 2008...
- Seite 2 Betriebsanleitung BC Turbo Edelstahl Achtung! Seite 2 von 33...
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung BC Turbo Edelstahl Inhaltsverzeichnis Seite CE-Konformitätserklärung _____________________________________________________ 5 Allgemeine Hinweise ______________________________________________________ 6 Sicherheitshinweise _______________________________________________________ 6 Aufstellen _______________________________________________________________ 8 Mechanisches Aufstellen ___________________________________________________ 8 Stromversorgung _________________________________________________________ 8 Reinigungsmittel _________________________________________________________ 8 Tankentleerung __________________________________________________________ 8 Hinweise für die Abfallentsorgung___________________________________________ 9 Druckluftzufuhr __________________________________________________________ 9 Inbetriebnahme __________________________________________________________ 9 Funktionsweise __________________________________________________________ 9 Aufbau ________________________________________________________________ 10... - Seite 4 Betriebsanleitung BC Turbo Edelstahl 9.1. Waschflüssigkeitsstand im Tank ___________________________________________ 15 9.2. Temperaturregelung _____________________________________________________ 15 9.3. Waschzeit ______________________________________________________________ 16 10. Wartung _______________________________________________________________ 17 10.1. Reinigung des Bio-Circle Turbos Edelstahl___________________________________ 17 10.2. Kontroll- und Wartungsarbeiten ___________________________________________ 18 10.3. Schmieranleitung für Drehrostlager ________________________________________ 18 11.
-
Seite 5: Ce-Konformitätserklärung
Betriebsanleitung BC Turbo Edelstahl CE-Konformitätserklärung Der Bio-Circle Turbo Edelstahl erfüllt die CE-Kennzeichnungskriterien, insbesondere die Be- stimmungen der: ƒ Richtlinie 98/37/EG des Europäischen Parlaments und des Rates vom 22.06.1998 zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über Maschinen, ƒ Richtlinie des Rates vom 03.05.1989 zur Angleichung der Rechtsvorschriften der Mit- gliedsstaaten über die elektromagnetische Verträglichkeit (89/336/EWG), ƒ... -
Seite 6: Allgemeine Hinweise
Betriebsanleitung BC Turbo Edelstahl Allgemeine Hinweise Diese Betriebsanleitung enthält wichtige Informationen bzgl. Montage, Bedienung und Wartung des Bio-Circle Turbos Edelstahl. Bevor Sie die Maschine in Betrieb setzen, müssen Sie sorgfältig die Betriebsanleitung lesen. Der Bio-Circle Turbo Edelstahl Bio-Circle Turbo ist eine industrielle Waschanlage und dient bei Berücksichtigung der Betriebsanleitung nur zum effektiven und umweltge- rechten Waschen von öl- und fettverschmutzten Kleinteilen, indem die biologische Reinigungsflüssigkeit Bio-Circle™... - Seite 7 Betriebsanleitung BC Turbo Edelstahl - Der Käufer bzw. Der zukünftige Inhaber der Maschine ist verpflichtet, das für die Bedienung, Reinigung und Wartung der Maschine zuständige Personal mit allen Be- triebsanleitungen vertraut zu machen. - Diese Waschmaschine ist nur bestimmungsgemäß einzusetzen. - Achten Sie darauf, dass keiner unter Einwirkung elektrischer Spannung steht.
-
Seite 8: Aufstellen
Betriebsanleitung BC Turbo Edelstahl Aufstellen Mechanisches Aufstellen Der Bio-Circle Turbo Edelstahl ist für den stationären Einsatz konzipiert. Der Aufstellort muss dauerhaft frostfrei sein. Die Maschine ist so konstruiert, dass sie bei Umgebungstemperaturen von 4° bis 40°C arbeiten kann. Der Boden des Aufstellraumes sollte eine rutschhemmende und leicht zu reini- gende Oberfläche haben. -
Seite 9: Hinweise Für Die Abfallentsorgung
Betriebsanleitung BC Turbo Edelstahl Hinweise für die Abfallentsorgung Die zutreffende Abfallschlüsselnummer für das verunreinigte Medium ergibt sich aus der Art der abgereinigten Verschmutzung und nicht aus dem Reinigungsmittel. Die für die Anwendung gültige Abfallschlüsselnummer kann dem Europäischen Abfallkatalog entnommen werden. Verunreinigtes Medium kann oft mit anderen wässrigen Syste- men entsogt werden. -
Seite 10: Aufbau
Betriebsanleitung BC Turbo Edelstahl werden. Das Umschalten vom einen in den anderen Behandlungsbetrieb erfolgt mit Hilfe des Zweipositionsschalters, der auf dem Steuerpult platziert ist. Die im Bio-Circle L Turbo enthaltenen Mikroorganismen bauen die organischen Ver- schmutzungen (Fette und Öle) ab. Der anorganische Grobschmutz wird durch ein Fil- tersystem abgetrennt und die feinen anorganischen Partikel lagern sich am Tankbo- den ab, von dem sie regelmäßig entfernt werden müssen. -
Seite 11: Tankabdeckung
Betriebsanleitung BC Turbo Edelstahl 6.9. Tankabdeckung Der Waschflüssigkeitstank ist mit zwei Trennblechen von der Waschkammer getrennt. Die Trennbleche sind mit je einer Öffnung und einem Filtersystem (Siebgröße 2,0 mm) für den Waschflüssigkeitsrücklauf ausgestattet, abgespülte grobe Verunreini- gungen werden herausgefiltert. Achtung! Der Bio-Circle Turbo Edelstahl darf nicht ohne Filtersystem für den Waschflüssigkeitsrücklauf gestartet werden. -
Seite 12: Steuerpult
Betriebsanleitung BC Turbo Edelstahl 6.12. Steuerpult Drehrost einrichten Programm Start Programm Stop Kontroll-Leuchte Heizung Kontroll-Leuchte Füllstand Waschzeiteinstellung Umschaltung Automatik oder Manueller Betrieb Kontroll-Leuchte Steuerung Hauptschalter Temperaturreglung Abbildung 1 Seite 12 von 33... -
Seite 13: Reinigungsmittel
Reinigungsmittel Der Bio-Circle Turbo ist zum Betrieb mit der biologischen Reinigungsflüssigkeit BIO-CHEM Bio-Circle Turbo L, von CB Chemie und Biotechnologie GmbH entwickelt worden. Für weitere Informationen und Lieferungen wenden Sie sich bitte an uns. Der biologische Reiniger auf wässriger Basis enthält natürliche Mikroorganismen, die die organischen Verunreinigungen in Kohlendioxid und Wasser zersetzen. -
Seite 14: Manueller Waschbetrieb
Betriebsanleitung BC Turbo Edelstahl 3. Für eine bequemere Beschickung des Drehkorbes ist die Maschine mit einer Taste „DREHROST EINRICHTEN“ ausgestattet. Mit Hilfe dieser Taste kann der Drehkorb (bei geöffnetem Deckel) in die gewünschte Stellung gedreht werden. Ungehindertes Drehen des Drehrostes durch längeres Drücken der Taste prü- fen. -
Seite 15: Einstellungen
Betriebsanleitung BC Turbo Edelstahl Achtung: nach der manuellen Reinigung Schalter 7 (Auto/Manuell) unbedingt wie- der auf Auto zurück stellen! Einstellungen 9.1. Waschflüssigkeitsstand im Tank Der Füllstand wird mit Hilfe eines Niveauschalters überwacht und verhindert so das Trockenlaufen der Pumpe und der Heizung. Rücklauffilter, Edelstah Max. -
Seite 16: Waschzeit
Betriebsanleitung BC Turbo Edelstahl Abb. 2: Digitales Display zur Einstellung der Waschflüssigkeitstemperatur Auf dem Display wird die Temperatur der Reinigungsflüssigkeit im Tank angezeigt. Damit die letzte Einstellung angezeigt wird, ist die Taste “set” zu drücken. Wenn ein neuer Temperaturwert der Waschlösung im Tank eingegeben wird, wird die Taste “set”... -
Seite 17: Wartung
Betriebsanleitung BC Turbo Edelstahl Wartung 10.1. Reinigung des Bio-Circle Turbos Edelstahl Für ein optimales Reinigungsergebnis und eine lange Lebensdauer des biologi- schen Reinigers, müssen die oberen Filter regelmäßig gereinigt werden, eine even- tuell entstehende Fett- bzw. Ölschicht von der Oberfläche der Flüssigkeit entfernt und der am Tankboden abgelagerte Niederschlag abgelassen werden. -
Seite 18: Kontroll- Und Wartungsarbeiten
Betriebsanleitung BC Turbo Edelstahl 10.2. Kontroll- und Wartungsarbeiten Bei jeder Maschine ist der entsprechende Kontroll- und Wartungsplan einzuhalten. Wird der Bio-Circle Turbo Edelstahl nicht regelmäßig gereinigt und geschmiert, kann es zu Fehlfunktionen oder Beschädigungen kommen. Wir empfehlen nachfolgenden Kontroll- und Wartungsplan. Der verbindliche Kon- troll- und Wartungsplan soll vom Betreiber der Maschine je nach Nutzung konzipiert werden. -
Seite 19: Außerbetriebsetzung Und Erneute Inbetriebnahme
Betriebsanleitung BC Turbo Edelstahl Außerbetriebsetzung und erneute Inbetriebnahme Im Falle, dass der Bio-Circle Turbo Edelstahl für einen längeren Zeitraum außer Be- trieb gesetzt werden soll, z.B. während der Betriebsferien, oder transportiert wer- dend soll, gehen Sie wie folgt vor: Die rote Taste „STOP PROGRAMM “ drücken. Die Maschine am Hauptschalter ausschalten. -
Seite 20: Fehlersuche Und Fehlerbeseitigung
Betriebsanleitung BC Turbo Edelstahl Fehlersuche und Fehlerbeseitigung Fehler Ursache Gegenmaßnahme 1. Die Maschine Der Hauptschalter 1S1 nicht in Den Hauptschalter 1S1 einschal- startet nicht Betrieb Automatischer Schalter QF1, Automatischen Schalter QF1, QF2 oder Motorschutzschalter QF2 oder Motorschutzschalter QM1 ausgeschaltet QM1 einschalten 2. - Seite 21 Betriebsanleitung BC Turbo Edelstahl 7. Die Pumpe Automatischer Schalter QF1, Automatischen Schalter QF1, funktioniert nicht QF2 oder Motorschutzschalter QF2 oder Motorschutzschalter QM1 ausgeschaltet QM1 einschalten Endschalter des Maschinen- Endschalter kontrollieren / aus- deckels beschädigt tauschen Maschinendeckel nicht richtig Maschinendeckel schließen geschlossen Niedriger Stand der Waschlö- Den Tank bis zum erforderlichen...
-
Seite 22: Technische Daten
Betriebsanleitung BC Turbo Edelstahl Technische Daten 13.1. Allgemein HAUPTABMESSUNGEN ca. Gesamtbreite 1020 mm Gesamttiefe 1100 mm Höhe mit geschlossenem Beschickungsdeckel 1560 mm Höhe mit geöffnetem Beschickungsdeckel 1965 mm Öffnungswinkel für den Beschickungsdeckel 60 - 65° Aufgabehöhe (Oberkante Waschkammer) 1010 mm Gitterkorbdurchmesser innen, ca. -
Seite 23: Detailzeichnung
Betriebsanleitung BC Turbo Edelstahl 13.2. Detailzeichnung Seite 23 von 33... -
Seite 24: Zeichnung Der Ersatzteile
Betriebsanleitung BC Turbo Edelstahl 13.3. Zeichnung der Ersatzteile Seite 24 von 33... -
Seite 25: Ersatzteilliste Mechanik
Betriebsanleitung BC Turbo Edelstahl 13.4. Ersatzteilliste Mechanik Pos. Bezeichnung Anzahl Schiebedeckel rechts Gasfeder 350N, L=505 Abtrenndeckel Scharnierachse Garnitur III Rücklauffilter Schiebedeckel links Einschraubheizkörper 4.5 kW, 6.5 A, 50-60 Hz Mutter 1/4“ Flachdichtung Verschlussdeckel O-Ring, Gummi Ø 16x2,5mm Gummipuffer 70 x 30 mm, M10 x 28 Zahnrad Durchlaufpinsel Druckluftpistole... - Seite 26 Betriebsanleitung BC Turbo Edelstahl Haube für die Lagerung Ansaugfilter Schraubfuß, M30, PVC Schraubfuß, 40u 40 mm, PVC Niveauschalter, LCSFL - S 1.A.1SL 1/8" Kasten für Niveauschalter Rutschnabe GIFLEX Dichtung Getriebe Typ S8KA 150B, i = 150:1 Motor, Typ S8125 GX-TCE Achse Distanzhülse Kasten für Kupplung...
-
Seite 27: Elektroschaltpläne
Betriebsanleitung BC Turbo Edelstahl 13.5. Elektroschaltpläne Seite 27 von 33... - Seite 28 Betriebsanleitung BC Turbo Edelstahl Seite 28 von 33...
- Seite 29 Betriebsanleitung BC Turbo Edelstahl Seite 29 von 33...
- Seite 30 Betriebsanleitung BC Turbo Edelstahl Seite 30 von 33...
- Seite 31 Betriebsanleitung BC Turbo Edelstahl Seite 31 von 33...
- Seite 32 Betriebsanleitung BC Turbo Edelstahl Seite 32 von 33...
-
Seite 33: Entsorgung Des Bio-Circle Turbos Edelstahl
Betriebsanleitung BC Turbo Edelstahl Entsorgung des Bio-Circle Turbos Edelstahl Sollte der Bio-Circle Turbo entsorgt werden müssen, beachten Sie bitte folgende Hinweise: Bezeichnung Material Entsorgung Maschinengehäuse Edelstahl Recycling Elektrokabel Kupfer Recycling Interne Verrohrung Edelstahl Recycling Stellfüße Kunststoff Recycling Motorgehäuse Aluminium Recycling Ventile Messing Recycling...
