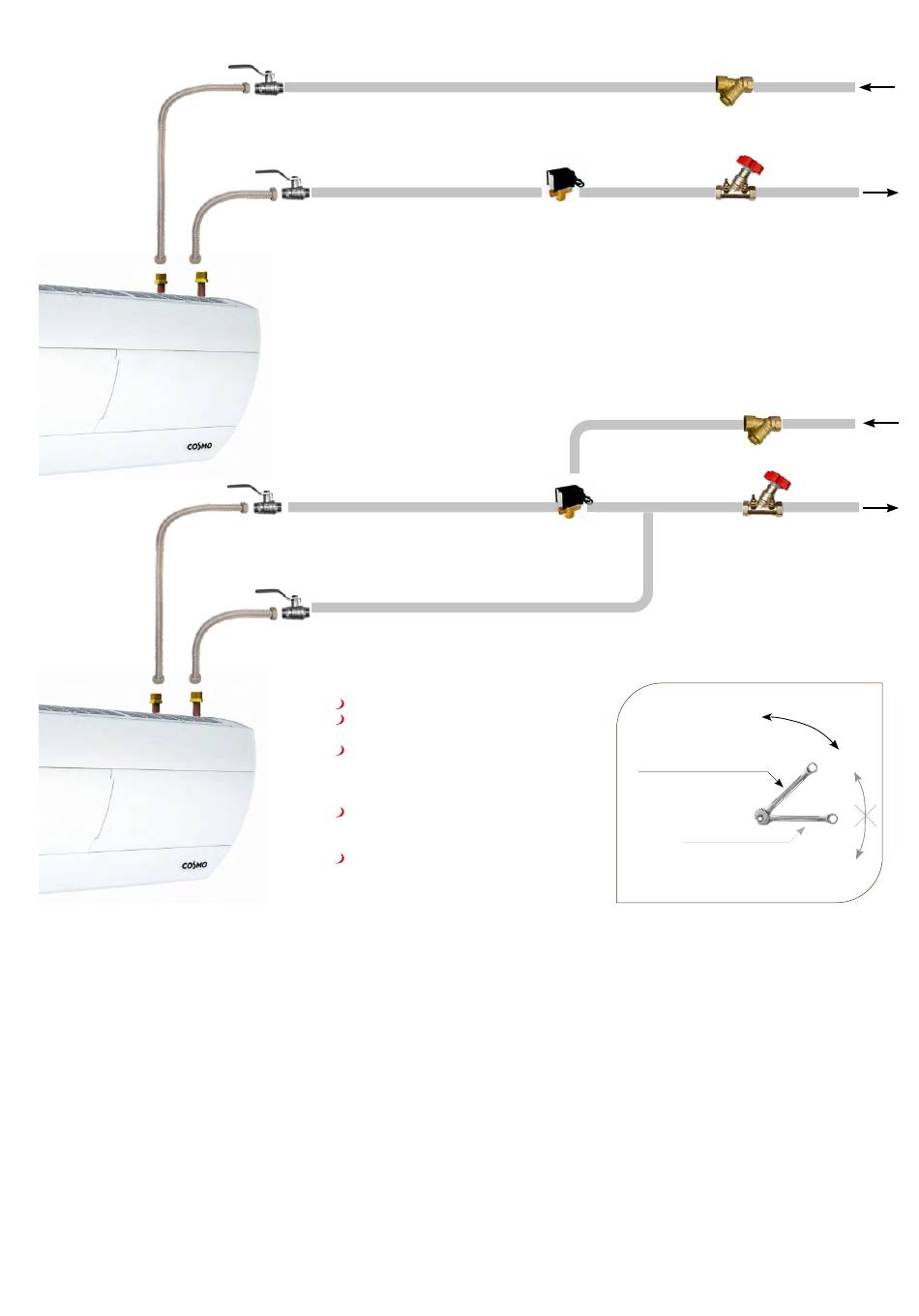

5 . H Y D R A U L I S C H E R A N S C H L U S S
❶ Absperrventil:
1/2 " KBN: CVPICRV2S
❷ 3-Wege-Ventil:
1/2 " KBN: CVPICRV3S
❸ Strangregulierventil
❹ Schmutzfänger
❺ Absperrorgan (z.B. Kugelhahn)
❻ flexibler Schlauch (Panzerschlauch)
❻
❺
❻
❺
❻
❺
❻
❺
Anschlusshinweise
Der Anschluss soll spannungsfrei erfolgen.
Wir empfehlen, Entlüftungsventile am
höchsten Punkt der Installation zu montieren.
Die Installation soll so ausgeführt werden,
dass im Falle eines Defekts des Geräts
leicht demontiert werden kann. Hierfür sind
Absperrorgane dicht am Gerät zu montieren.
Die Anlage muss vor dem Druckanstieg des
Mediums über den zulässigen Wert (1,6 MPa)
geschützt werden.
Beim Anschließen der Heizwasserleitungen
müssen die Anschlussstutzen des Geräts
unbedingt gegengehalten werden (siehe
Bild).
❶
Absperrventil
mit Stellantrieb
❶
3-Wege-Ventil
mit Stellantrieb
Schlüssel an der Rohrleitungsseite
❹
❸
❹
❸
ANZIEHEN
Schlüssel an der Geräteseite
GEGENHALTEN
