Riscaldatore elettrico Aqua spa
Esempio installazione 3: Vasca esterna
3

Installazione elettrica

ATTENZIONE
• L'installazione elettrica va effettuata esclusivamente da un elettricista autorizzato e con-
formemente alle leggi e ai regolamenti nazionali.
• Effettuare l'installazione elettrica con un interruttore per entrambi i poli e indirettamente con
un interruttore della massa con connettore gestito dal collegamento elettrico della pompa
della piscina. Questo serve ad impedire che il riscaldatore si accenda senza che sia attivo il
ricircolo dell'acqua.
• Realizzare il collegamento elettrico del riscaldatore secondo lo schema elettrico seguente.
Controllare la targhetta sul prodotto
Collegare il riscaldamento alla fonte di elettricità con fase, neutro e messa a terra.

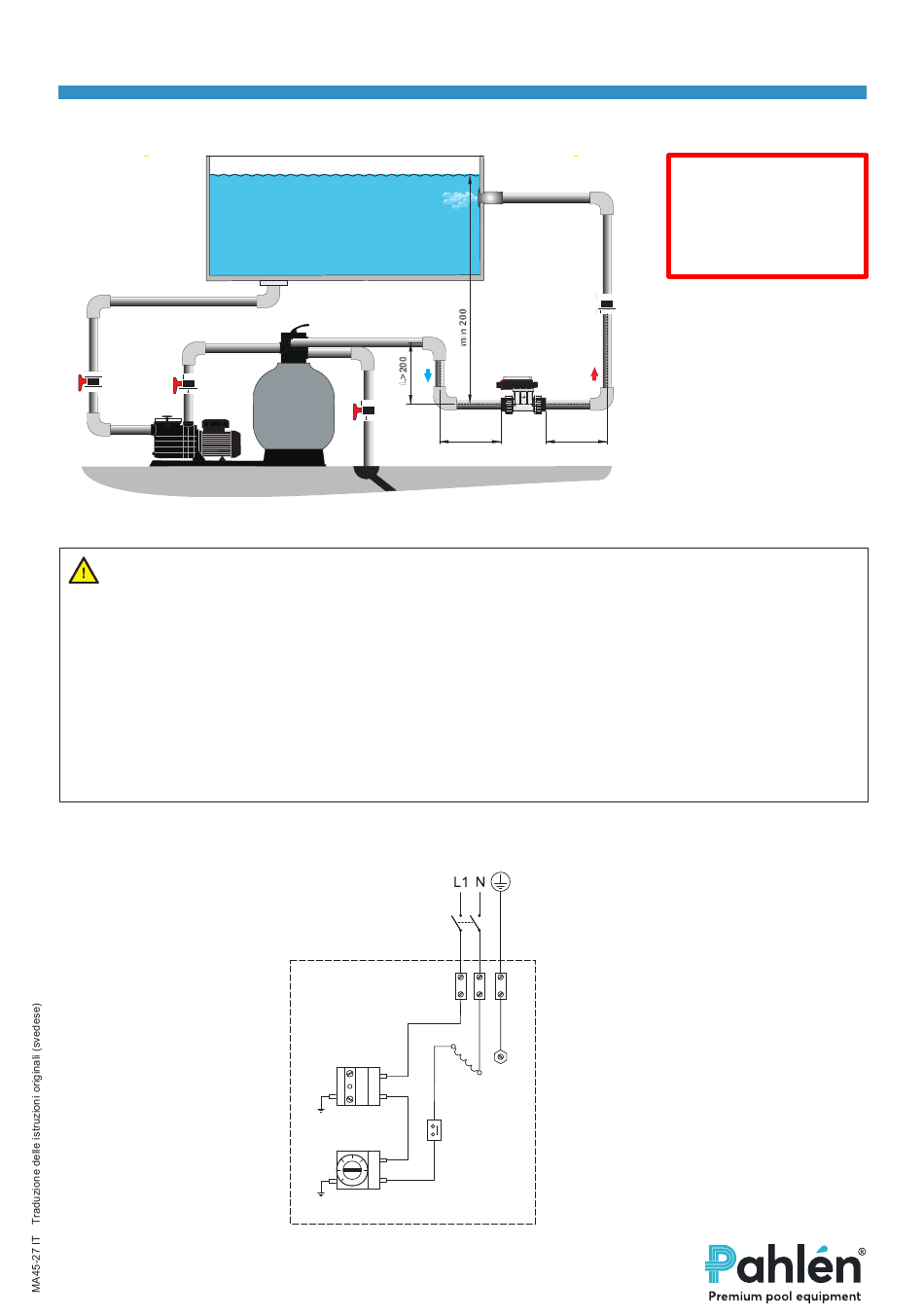

Schema elettrico

Installation SPA-elvärmare/badtunna Installation SPA-elvärmare/badtunna
1
4
7
Riscaldatore elettrico
Protezione
surriscaldamento
Termostato
2
5
Ø50 Ø50 Ø50 Ø50
L>200 L>200 L>200 L>200
1~230V
Av/På
3
Rilevatore di
flusso
1
36
ITALIANO
NOTA!
Posizionare sempre il
riscaldatore elettrico
almeno 200 mm sotto la
superficie dell'acqua.
6
1. Scarico inferiore
2. Immissione
3. Pompa
4. Filtro
5. Riscaldatore elettrico
6. Valvola di ritegno
7. Scarico
Drawing no: M12756-0
2017-05-31 ASA
