PROJECTEUR HALOGENE 120W
+ détecteur de mouvement
PLI-101C / PLI-102C
Nous vous remercions pour l'achat de ce produit Profile.
Attention : Il est important de lire attentivement ce mode
d'emploi avant d'utiliser le produit. Conservez ensuite
soigneusement le mode d'emploi.
Attention
Vérifiez l'existence, pour votre habitation, de règles de
construction imposant de faire installer un projecteur
halogène par un électricien autorisé. Celui-ci peut vous
informer au sujet du câblage correct. Ne jamais installer
l'armature à l'extérieur par temps de pluie.
COUPEZ LE COURANT AVANT D'INSTALLER LE
PROJECTEUR HALOGENE.
Installation correcte
Pour l'installation à l'extérieur, choisir de préférence un
emplacement couvert.
Ne pas exposer la tête de détection à la lumière du
soleil directe ou réfléchie. Sinon, le projecteur halogène
pourrait se déclencher inopinément. Le détecteur
fonctionne le plus efficacement lorsque le mouvement
est transversal à son champ de détection.
Raccorder le projecteur halogène à un circuit avec
commutateur mural.
Dévisser les vis en acier inox sur le côté pour déposer
le support de l'armature.
Fixer le support au mur à l'aide des 2 vis. Ne pas fixer
le support sur une surface inflammable. Laisser au
moins une distance de 1 m entre le projecteur
halogène et l'objet à éclairer. (voir fig. 2) Installer le
projecteur halogène à une hauteur mini de 2,5 m au-
dessus du sol. (voir fig.1)

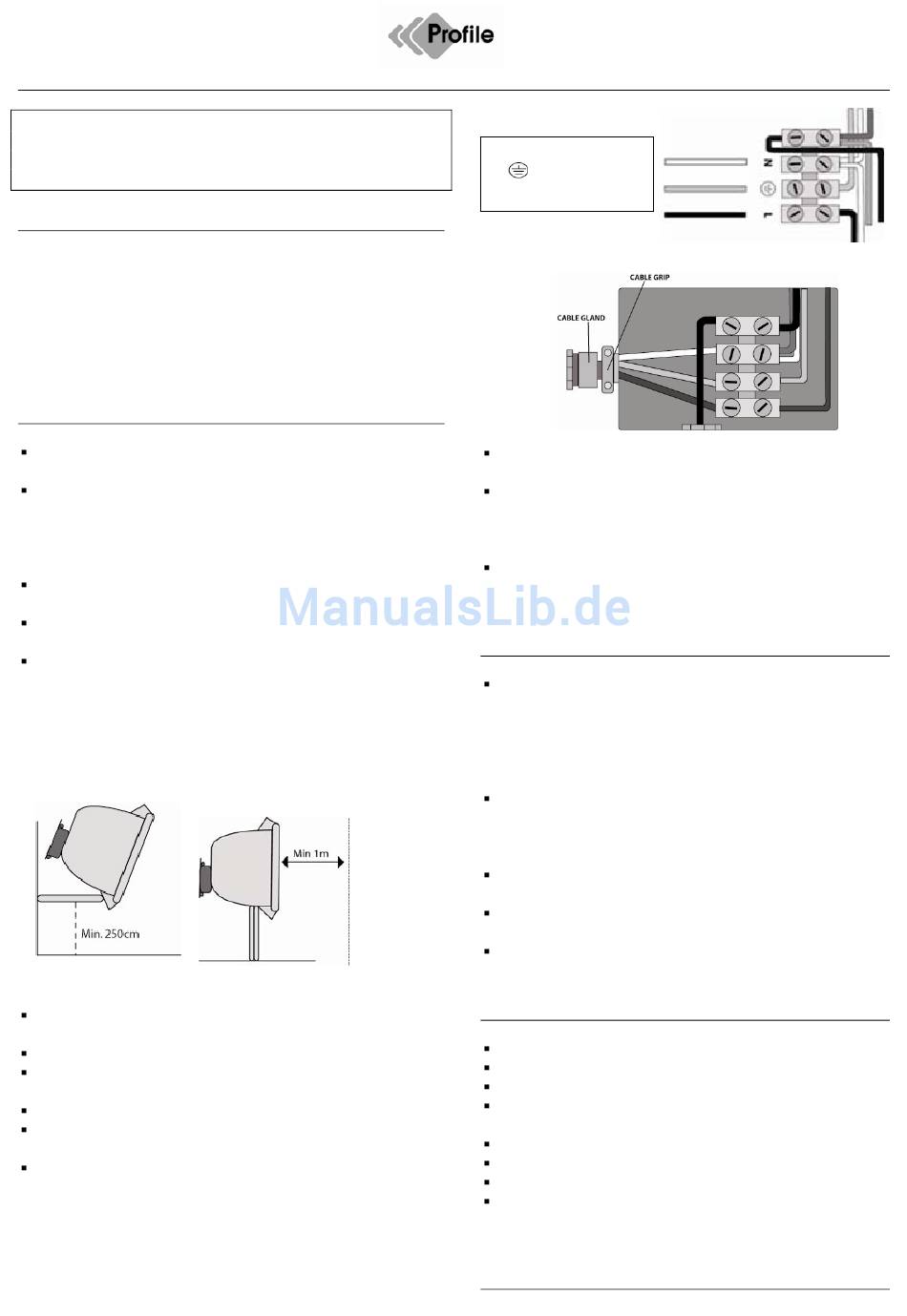

Fig. 1
Fixer de nouveau le projecteur halogène au support
monté.
Déposer le couvercle de la jonction de câbles.
Tirer les fils de l'alimentation à travers l'ouverture avec
le presse-étoupe en caoutchouc.
Raccorder selon les figures 3 et 4.
Le projecteur halogène doit être raccordé à une tension
de 230 V, fusible de 16 A maxi.
Refermer le couvercle de la jonction de câbles.
Fig. 2
Fig. 3
L = phase
*
* = terre
* N = neutre
Fig. 4
Respecter toujours les indications se trouvant sur
l'étiquette d'identification des câbles raccordés.
Toute autre utilisation que celle décrite ci-dessus
peut endommager le produit et augmente le risque
de court-circuits, d'incendie, de chocs électriques,
etc.
Il est interdit de modifier le produit comme ensemble.
Il faut respecter strictement les instructions de
sécurité
Instructions de sécurité
L'importateur n'accepte aucune responsabilité pour
aucune demande de dédommagement relative à des
objets ou personnes et provenant d'une utilisation
incorrecte ou du non-respect des instructions de
sécurité. Le cas échéant, toute demande de
dédommagement sera nulle et non avenue.
Avant de remplacer l'ampoule halogène, il faut
laisser le projecteur refroidir. Il faut aussi couper
l'alimentation électrique. Ne pas dépasser la
puissance maximale de 120 W.
ATTENTION: Ne jamais toucher l'ampoule
directement avec les doigts.
Le contact des doigts peut raccourcir la durée de vie
de l'ampoule.
Remplacer toujours le verre fêlé ou cassé par du
verre aux caractéristiques identiques à l'original.
Données techniques
Tension de travail : 230V CA (50/60 Hz)
Puissance d'ampoule maxi : 120W
Intensité maximale : 10/16A
Imperméable à la poussière et aux éclaboussures.
IP44.
Détection infrarouge passive (PIR).
Angle de détection : 120°.
Portée de la détection : 12 - 15 mètres à 25° C.
Durée d'éclairage : +/- 10 sec. – 10 min.
Définition des fonctions
FR - 1
