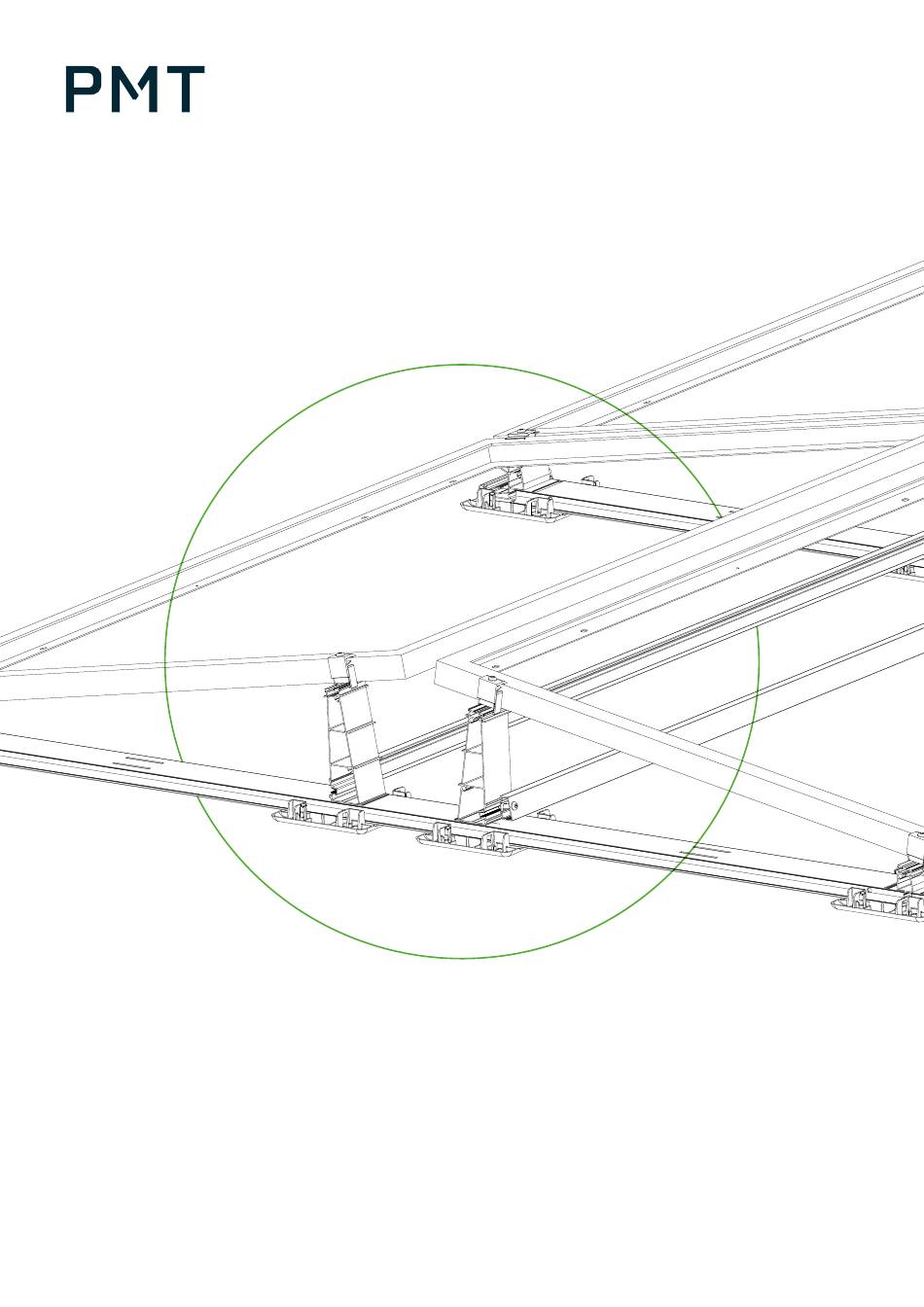

- Seite 1 EVO 2.1 EW M O N TA G E A N L E I T U N G I N N U R S I E B E N S C H R I T T E N Z U M F E R T I G E N S Y S T E M...
-
Seite 2: Inhaltsverzeichnis
COMING SOON Montage Schlussprüfung Garantie und Produkthaftung I N T E R A K I V E M O N T A G E A N L E I T U N G Seitenwahl per Klick PMT EVO 2.1 EW... -
Seite 3: Allgemeine Sicherheitshinweise
2. Einhaltung von Bau- und Unfallverhütungsvorschriften: Vorschriften durchzuführen. Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten. PMT übernimmt keine Haftung für Schäden, die sich aus der Nichteinhaltung der allgemeinen Sicherheits- hinweise ergeben. PMT EVO 2.1 EW Zum Inhaltsverzeichnis... -
Seite 4: Allgemeine Systemhinweise
Regeln für die Bemessung eingegebenen Daten und der darauf gestützten Planungs- im Bauwesen, einschließlich der nationalen Anhänge, annahmen, die in PMT PLAN hinterlegt sind, die von PMT sowie nationale Bauregelwerke berücksichtigt. vertriebenen Unterkonstruktionen auf Dächern zu planen. PMT ist bemüht, die Aktualität der berücksichtigten Wer darf mit PMT PLAN planen? Eurocodes durch Updates sicher zu stellen. - Seite 5 Die Gebäude- und Dachstatik ist daher vom Benutzer vor Komponenten der Montage auf eigene Verantwortung fachgerecht zu PMT PLAN geht davon aus, dass das Dach und dessen prüfen. Komponenten für die Errichtung einer Solaranlage geeignet Dazu ist ein Statiker hinzuzuziehen. PMT-PLAN ersetzt ist und der Kunde dies vor der Planung hat fachkundig diese Prüfung nicht und unter keinen Umständen.
- Seite 6 Dachneigung zu sehr langsamen dachabwärts aufgenommen. gerichteten Wanderungseffekten der Unterkonstruktion auf der Dachabdichtung kommen. Dieser Prozess wird PMT leistet keine Gewähr für die Aktualität der Moduldaten. auch als „Temperaturwanderung“ oder anschaulicher als Insbesondere die Parameter Abmessungen und Gewicht „Raupeneffekt“ bezeichnet.
-
Seite 7: Montagehinweise Und Wartung
Montageanleitung sind dringend zu beachten. jeglicher Anspruch auf Garantie, Gewährleistung und Nach Ereignissen, wie Sturm, Starkregen, Erdbewegungen Haftung gegenüber von PMT. Der Anwender haftet für etc. ist das System von einer Fachkraft auf Schäden zu Schäden und daraus resultierenden Folgeschäden an überprüfen. -
Seite 8: Benötigtes Werkzeug
Benötigtes Werkzeug Bandmaß Schlagschnur Drehmomentschlüssel mit Abstandslehre Aufsatz Innensechskant SW 5 mm (optionales Werkzeug) Gummihammer Schablone (optionales Werkzeug) (optionales Werkzeug) PMT EVO 2.1 EW Zum Inhaltsverzeichnis... -
Seite 9: Basis-Bauteile
Standardmaßen 40 × 40 × 4 cm AlMgSi 0,5 F22 (nicht im Lieferumfang enthalten) Verbindungsbodenprofil Mittel- und Endklemme AlMgSi 0,5 F22 / PE Schaum RG 40 AlMgSi 0,5 F22 / 1.4301 Tower ProPlate Aluminium EN-AW-6063 T6 PE-HD Rezyklat PMT EVO 2.1 EW Zum Inhaltsverzeichnis... - Seite 10 Anfangs- und Endbodenprofil Verbindungsbodenprofil Querstrebenverbinder Hauptbodenprofil Tower Standardballaststein Base Quer- und Ballaststrebe Mittel- und Endklemme PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
-
Seite 11: Montage
Die Base ist in das Haupt- bodenprofil zu schieben bis die Klickrastung mit hörbarem Geräusch einrastet. Pro Hauptbodenprofil sind zwei Bases zu montieren. Achtung! Die Rastverbindung ist auf sauberen Formschluss und Festigkeit zu prüfen. PMT EVO 2.1 EW Zum Inhaltsverzeichnis... - Seite 12 ProPlates auflegen und einklicken. Die genaue Platzierung der ProPlates können Sie den Planungsunterlage bzw. dem Beklickungsplan entnehmen. Achtung! Es ist darauf zu achten, dass die Rastnasen entsprechend mit dem Haupbodenprofil verrastet sind. PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 13 Aussparungen des Hauptbodenprofils drücken und zur Schienenmitte schieben, bis die Klickrastung mit hörbarem Geräusch einrastet. KLICK! KLICK! FALSCH! RICHTIG! Die Rastverbindung ist auf sauberen Sitz und Formschluss zu prüfen (Rastlasche muss in der Fläche bündig liegen). PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 14 Die Bauteile anschließend ineinander schieben, bis Die Rastverbindung ist auf die Klickrastung mit hörbarem Geräusch einrastet. sauberen Formschluss und Festigkeit zu prüfen. Die Bodenprofilreihen sind nun entsprechend dem im Projektbericht angegebenen Abstand einzurichten (siehe PMT-Tipp). PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 15 Projektbericht an den angegebenen Stellen zu montieren. Dieser ist in eine Quer- und Ballaststrebe bis zur Hälfte einzuschieben. Die nachfolgende Quer- und Ballaststrebe ist über den Querstrebenverbinder zu schieben. Die Bauteilkombination wird mit zwei Schrauben M8 x 30 am Tower befestigt. PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 16 Projektunterlagen zu entnehmen. Die Quer- und Ballaststrebe muss immer am Tower Richtung Modulfeldaußenkante montiert werden. Sind in einer durchlaufenden Doppelmodulreihe Quer- und Ballaststreben durchlaufend eingeplant, so sind diese immer an der selben Seite der Tower anzubringen. PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 17 Seiten des Towers montieren, Ballaststeine gleichmäßig verteilt auf die Querstreben auflegen. Maximal 135 kg (15kg je Stein) pro Ballaststrebenanordnung Anzahl, Lage sowie das Gewicht der benötigten Ballaststeine ist immer dem aktuellen Projektbericht zu entnehmen. PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 18 Führungsnut ansetzen und auf die gegenüberliegende Führungsnut aufdrücken bis die Klickrastung mit hörbarem Geräusch einrastet. Auf sicheren und bündigen Sitz der Mittel- und Endklemmen in den FALSCH! Führungsnuten achten. PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 19 Tower zugewandt ist, an der oberen Führungsnut ansetzen und auf die gegenüberliegende Führungsnut aufdrücken bis die Klickrastung mit hörbarem Geräusch einrastet. Auf sicheren und bündigen Sitz der Mittel- und Endklemmen in den Führungsnuten achten. PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
- Seite 20 10 Nm Feststellschrauben anziehen. Die Montage-anleitungen der Modul- hersteller sind zwingend zu beachten. Anzugsdrehmoment von 10 Nm beachten. Mittelklemme Minimum 20 mm 10 Nm Endklemme KLICK! FERTIG! PMT EVO 2.1 EW Zum Inhaltsverzeichnis...
-
Seite 21: Schlussprüfung
• Kontrollieren Sie, ob alle Klickverbindungen richtig verrastet sind. Wartung • Die Ober- und Untergrenze des Andrehmoments der Verschraubungen ist im Rahmen der Wartung regelmäßig zu prüfen (Wartungsintervall mindestens einmal im Jahr; Wartungsprotokoll beachten). PMT EVO 2.1 EW Zum Inhaltsverzeichnis... -
Seite 22: Garantie Und Produkthaftung
Garantie und Produkthaftung Wenn alle Sicherheits- und Systemhinweise beachtet werden und die Anlage sachgemäß installiert wird, besteht ein Produktgarantie-Anspruch von 15 Jahren. Bitte beachten Sie unsere Garantie-Bedingungen, welche einzusehen sind unter pmt.solutions/garantie PMT EVO 2.1 EW Zum Inhaltsverzeichnis... -
Seite 23: Service-Hotline
Service-Hotline +49 9225 9550 0 Wir beraten Sie gerne. Premium Mounting Technologies GmbH & Co. KG Industriestr. 25 D-95346 Stadtsteinach T +49 9225 9550 0 F +49 9225 9550 999 info@pmt.solutions www.pmt.solutions Zum Inhaltsverzeichnis...
