PMT FLAT DIRECT Montageanleitung
Verwandte Anleitungen für PMT FLAT DIRECT
Inhaltszusammenfassung für PMT FLAT DIRECT

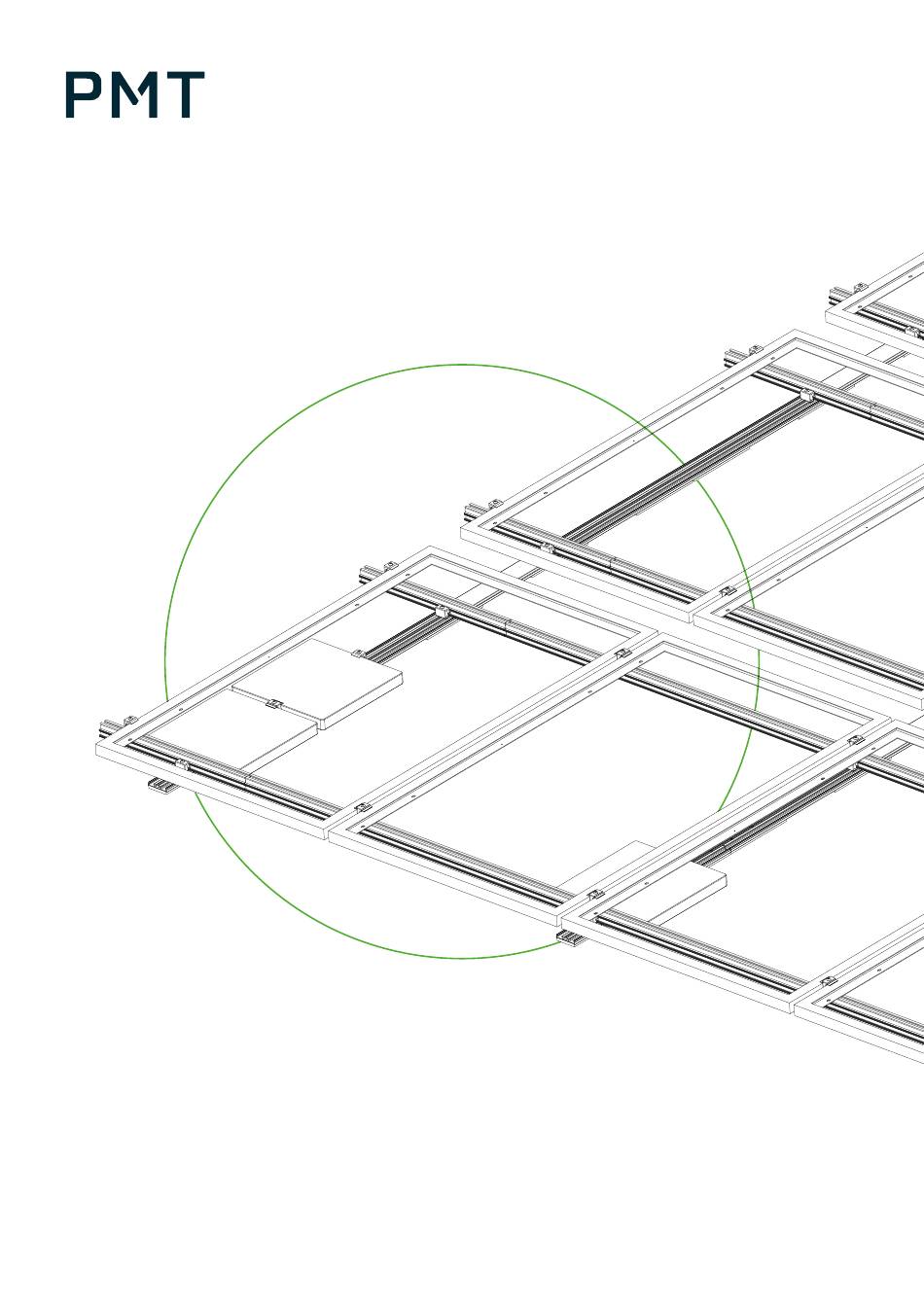

- Seite 1 FLAT DIRECT M O N TA G E A N L E I T U N G I N N U R S E C H S S C H R I T T E N Z U M F E R T I G E N S Y S T E M...
-
Seite 2: Inhaltsverzeichnis
Optionale Bauteile Bauteilarten Montage Schlussprüfung Garantie und Produkthaftung I N T E R A K T I V E M O N T A G E A N L E I T U N G Seitenwahl per Klick PMT FLAT DIRECT... -
Seite 3: Allgemeine Sicherheitshinweise
Vorschriften durchzuführen. 2. Einhaltung von Bau- und Unfallverhütungsvorschriften: Nationale und ortsspezifische Bauvorschriften, Normen und Umweltschutzbestimmungen sind unbedingt einzuhalten. PMT übernimmt keine Haftung für Schäden, die sich Arbeitsschutz- und Unfallverhütungsvorschriften sowie aus der Nichteinhaltung der allgemeinen Sicherheits- hinweise ergeben. Vorschriften der Berufsgenossenschaften sind einzuhalten! -
Seite 4: Allgemeine Systemhinweise
Regeln für die Bemessung im eingegebenen Daten und der darauf gestützten Planungs- Bauwesen, einschließlich der nationalen Anhänge, sowie annahme, die in PMT PLAN hinterlegt sind, die von PMT nationale Bauregelwerke berücksichtigt. vertriebenen Unterkonstruktionen auf Dächern zu planen. PMT ist bemüht, die Aktualität der berücksichtigten Wer darf mit PMT PLAN planen? Eurocodes durch Updates sicher zu stellen. - Seite 5 Installation der Photovoltaikanlage insgesamt zu Prüfschritten Änderungen im Vergleich zum Projektbericht, überprüfen. so ist eine neue Planung mit den geänderten Daten in PMT PLAN durchzuführen. Zur Prüfung der Tragfähigkeit ist ein Statiker hinzuzuziehen. PMT PLAN ersetzt diese Überprüfung nicht und unter Achtung: Werden vom Benutzer die Daten nicht und/ keinen Umständen.
- Seite 6 Moduls mit der Unterkonstruktion. Solarwirtschaft e. V. – BSW-Solar, mit dem Titel: „Lagesicherung aufgrund thermischer Dehnungen PMT PLAN setzt voraus, dass das Modul auch in der („Temperaturwanderung“)“. Montageform Klemmung an den kurzen Modulseiten verwendet werden darf. Bitte überprüfen Sie daher Geeignete Maßnahmen zur Sicherung der...
- Seite 7 • Die PMT-Checkliste muss vollständig ausgefüllt vorliegen und wurde in der Planung berücksichtigt. • Einhaltung folgender Wartungsroutine durch den Kunden der PMT: Wartungsintervall Verschub Maßnahme jährliche Wartung kein Verschub kein Handlungsbedarf jährliche Wartung bis ca. 2 cm Gegebenheit bei der folgenden Wartung mit besonderem Augenmerk inspizieren jährliche Wartung...
-
Seite 8: Montagehinweise Und Wartung
System gehörenden Komponenten, erlischt jeglicher Anspruch auf Garantie, Gewährleistung und Haftung Nach Ereignissen, wie Sturm, Starkregen, Erdbewegungen gegenüber von PMT. Der Anwender haftet für Schäden und etc. ist das System von einer Fachkraft auf Schäden zu daraus resultierenden Folgeschäden an anderen Bauteilen, überprüfen. -
Seite 9: Benötigtes Werkzeug
Optionales Werkzeug: Stecknussaufsatz? Wenn ja, welche Größe? Benötigtes Werkzeug Bandmaß Schlagschnur Drehmomentschlüssel T-Griff (oder Schlagschrauber) mit Aufsatz mit Aufsatz Innensechskant Innensechskant SW 5 mm SW 5 mm Gummihammer Biegewerkzeug (optionales Werkzeug) (optionales Werkzeug) PMT FLAT DIRECT Zum Inhaltsverzeichnis... -
Seite 10: Basis-Bauteile
AlMgSi 0,5 F22 / 1.4301 Montageschiene Ballaststein mit den Standardmaßen 40 × 40 × 4 cm Aluminium EN-AW-6063 T6 (nicht im Lieferumfang enthalten) Montageschienenverbinder 3.3211 - EN AW 6061 T6 (EP) Montageschiene auflegen und mit Montageschienenverbinder verbinden gleichmäßig ausrichten PMT FLAT DIRECT Zum Inhaltsverzeichnis... -
Seite 11: Module Mit Mittel- Und Endklemme
Module mit Mittel- und Endklemme Bodenschiene Kreuzschienenverbinder Bodenschienenverbinderl Mittel- und Endklemme Montageschiene Standardballaststein Montageschienenverbinder PMT FLAT DIRECT Zum Inhaltsverzeichnis... -
Seite 12: Bodenprofile Mit Bodenschienenverbinder Ve
Bautenschutzmatte beklebt sein. Achtung! Bodenprofile mit Bodenschienenverbinder ve Bei Nichtbeachtung kann es zu Beschädigungen der Dachhaut führen. Bodenschiene und Bodenschienenverbinder sind nach Planungsunterlagen hintereinander auszulegen. Die Montage der Bodenschienen muss von Hoch- zu Tiefpunkt erfolgen. PMT FLAT DIRECT Zum Inhaltsverzeichnis... - Seite 13 Den Bodenschienenverbinder bis zur Hälfte in die Bodenschiene einschieben und die beiden Gewindestifte anziehen. Achtung! Gewindestift darf nicht zu tief eingeschraubt werden. Gewindestift muss mindestens bündig mit dem Verbinder versenkt sein. RICHTIG! FALSCH! PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 14 Die nach den Planungsunterlagen nachfolgende Bodenschiene einschieben und die beiden Gewindestifte anziehen. Alle Bodenschienen müssen laut Planungs unterlagen wie beschrieben, miteinander verbunden werden. Bodenprofile mit Bodenschienenverbinder verbinden Bodenschienenverbinder gleichmäßig einschieben Bodenprofile PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 15 Die Ballaststeine gemäß Projektbericht der Bodenschiene positionieren! müssen genügend Platz haben. Der Klemmenabstand gemäß Installationsanleitung des Moduls muss eingehalten werden. Die ersten beiden Anforderungen können miteinander konkurrieren, daher ist eine bauseitige Prüfung der Modulmontagemaße (wie oben beschrieben) notwendig. PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 16 Hierzu ist der Kreuzschienenverbinder auf die Bodenschiene aufzuklicken und über den seitlichen Aufnahmekanal der Montageschiene zu verbinden. Kreuzschienenverbinder sind stets auf der Traufseite der Montageschienen zu montieren. Kreuz Arretierung durch Anzugsdrehmoment von 10 Nm beachten! PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 17 Hierzu ist der erste Ballaststein auf die traufseitig liegende Montageschiene zu platzieren und mittels einer Endklemme (bei einem Ballaststein) oder einer Mittelklemme (bei mehreren Ballaststeinen) zu sichern. Der letzte Ballaststein der Anordnung wird immer mit einer Endklemme gesichert. Mittelklemme PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 18 Module auflegen. Module nach Planungsunterlagen auf die Montageschienen auflegen und auf eine planmäßige Positionierung achten. Auf Modulspalt laut Planungs- unterlagen achten. Vertikale Modulabstände aus dem Projektbericht sind zwingend einzuhalten! PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 19 Auf flächiges und sauberes Anliegen der Mittel- und Endklemmen am Modul achten! Anschießend die Feststellschrauben anziehen. Die Montageanleitungen der Modul- hersteller sind zwingend zu beachten. Anzugsdrehmoment von 10 Nm beachten! FERTIG MIT DEM GRUND- SYSTEM! PMT FLAT DIRECT Zum Inhaltsverzeichnis...
-
Seite 20: Optionale Bauteile
Plan im Projektbericht entnehmen Optionale Bauteilarten Anbindungsset Al 6061 Kabelkanaldeckel Al 6061 Firstverbinder 3.206 - EN AW 6060 T66 Winkel 40 mm, M8-Befestigung Winkel Verbindung kel Somlont Aluminium EN-AW-6063 T6 Bodenschiene olmontanbindung tageschiene mit Bodenschiene verbinden erkopfschraube,Sperrzahnmutter,Winkel) PMT FLAT DIRECT Zum Inhaltsverzeichnis... - Seite 21 Kabelkanaldeckel Anbindungsset Firstverbinder PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 22 Montage Sonderbauteile Optionale Aufbauschritte: Anbindungsset Kabelkanaldeckel Firstverbinder PMT FLAT DIRECT Zum Inhaltsverzeichnis...
-
Seite 23: Montage
B E F E S T I G U N G D E S A N B I N D U N G S S E T S Bauteil Die Verbindung zwischen dem Montagesystem Flat Direct und den Anbindungsset Dachanbindungspunkten erfolgt über die horizontal verlaufende Firstschienen. -
Seite 24: Solmontanbindung
Montageschiene Solmont sowie auf eine spannungsfreie Montage geachtet werden. (Anzugsdrehmoment 10 Nm beachten!) Eine kraft- und formschlüssige Verbindung ist sicherzustellen. Der Winkel muss immer an Auf richtige Position der Hammerkopfschraube a der Oberseite der Montageschiene Solmont befestigt werden. PMT FLAT DIRECT Zum Inhaltsverzeichnis... - Seite 25 Der Kabelkanaldeckel wird nach der Kabelverlegung montiert. Achtung! Kabelkanaldeckel auf die Bodenschiene zwischen den Beim Anbringen des Kabelkanaldeckels Modulen auflegen und mittig belasten bis die Clickrastung darauf achten, dass die Leitungen nicht mit hörbarem Geräusch einrastet. beschädigt werden. PMT FLAT DIRECT Zum Inhaltsverzeichnis...
- Seite 26 Bodenschiene einschieben und die Gewindestifte entsprechend anziehen. Achtung! Gewindestift darf nicht zu tief eingeschraubt werden. Gewindestift muss mindestens bündig mit dem Verbinder versenkt sein. RICHTIG! FALSCH! Die gegenüberliegende Bodenschiene ebenfalls in den Firstverbinder einschieben und die Gewindestifte anziehen. PMT FLAT DIRECT Zum Inhaltsverzeichnis...
-
Seite 27: Schlussprüfung
• Die Ober- und Untergrenze des Anzugsdrehmoments der Verschraubungen ist im Rahmen der Wartung regelmäßig zu prüfen (Wartungsintervall mindestens einmal im Jahr; Wartungsprotokoll beachten). • Die Empfehlungen zu den Wartungsroutinen des Systems EVO 2.1 aufgrund thermischer Dehnung sind zu beachten. PMT FLAT DIRECT Zum Inhaltsverzeichnis... -
Seite 28: Garantie Und Produkthaftung
Garantie und Produkthaftung Bitte beachten Sie, dass eine Produktgarantie gemäß unseren Garantiebedingungen nur dann eingeräumt wird, wenn alle Sicherheits- und Systemhinweise beachtet wurden und die Anlage sachgemäß installiert wurde. Die Garantiebedingungen können Sie unter pmt.solutions/ downloads/ abrufen. PMT FLAT DIRECT Zum Inhaltsverzeichnis... -
Seite 29: Service-Hotline
Service-Hotline +49 9225 9550 0 Wir beraten Sie gerne. Premium Mounting Technologies GmbH & Co. KG Industriestr. 25 D-95346 Stadtsteinach T +49 9225 9550 0 F +49 9225 9550 999 info@pmt.solutions www.pmt.solutions Zum Inhaltsverzeichnis...
