EVO 2.0 EW
M O N T A G E A N L E I T U N G
I N N U R F Ü N F S C H R I T T E N
Z U M F E R T I G E N S Y S T E M
loading

Verwandte Anleitungen für PMT EVO 2.0 EW

Inhaltszusammenfassung für PMT EVO 2.0 EW

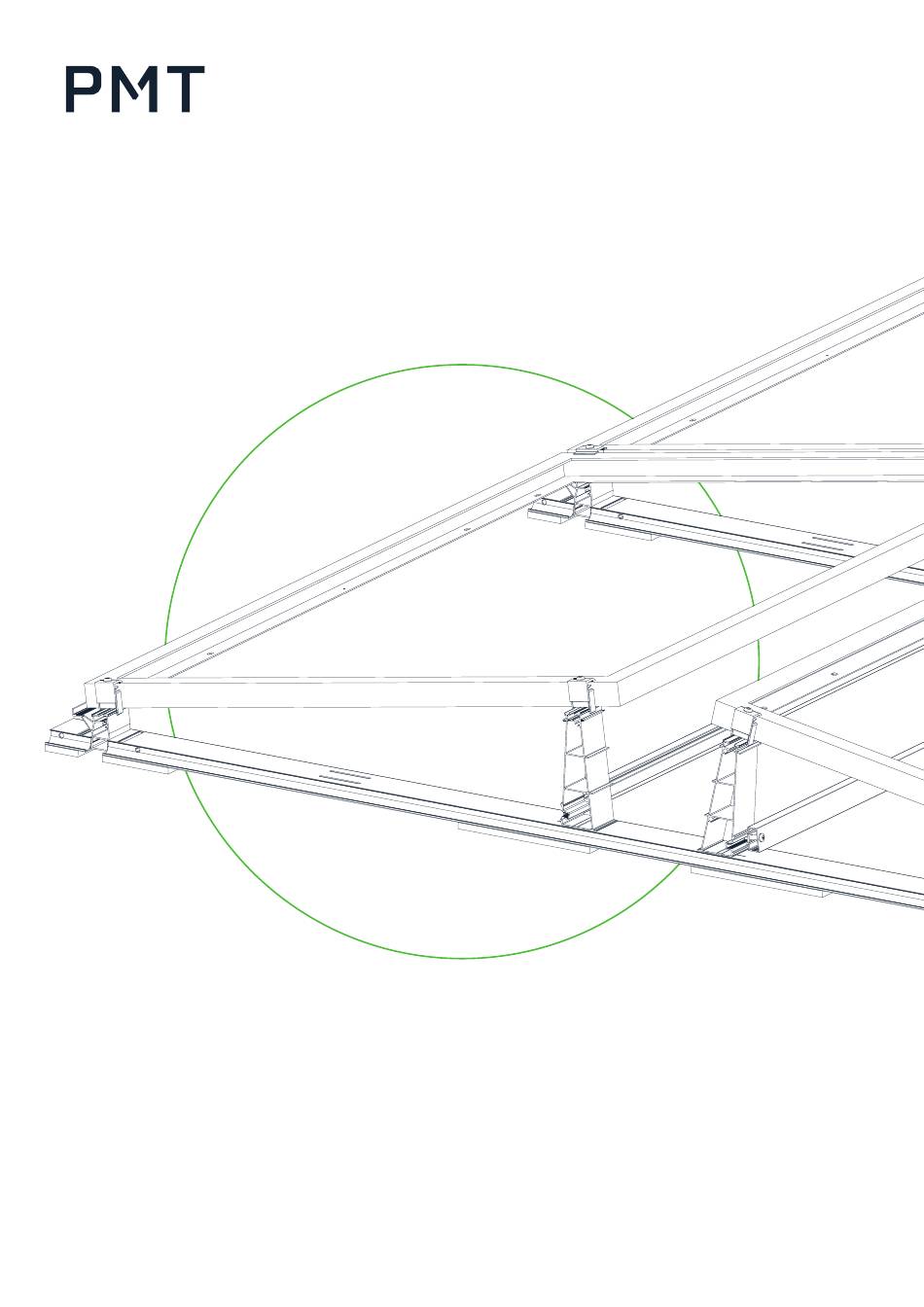

  • Seite 1 EVO 2.0 EW M O N T A G E A N L E I T U N G I N N U R F Ü N F S C H R I T T E N Z U M F E R T I G E N S Y S T E M...

  • Seite 2: Allgemeine Sicherheitshinweise

    • Ab einer Dachneigung > 5° muss das System überbaut werden. Andernfalls kann es zu zwingend konstruktiv am Dach befestigt einer Schädigung der Dachhaut kommen. werden. Bei Nichteinhaltung behält sich PMT Bei Nichteinhaltung behält sich PMT den den Haftungsausschluss vor. Haftungsausschluss vor.
  • Seite 3 Bauteile Anfangs- und Endbodenprofil Quer- und Ballaststrebe, Schraube M8 x 30 Hauptbodenprofil Querstrebenverbinder Base Ballaststein Verbindungsbodenprofil Mittel- und Endklemme Tower PMT EVO 2.0 EW...

  • Seite 4: Benötigtes Werkzeug

    Benötigtes Werkzeug Bandmaß Schlagschnur Drehmomentschlüssel mit Abstandslehre Aufsatz Innensechskant SW 5 mm PMT EVO 2.0 EW...
  • Seite 5 Bodenprofilreihen im angegebenen Abstand der Planungsunterlagen einrichten. Hilfreich ist hier die Verwendung der Abstandslehre zwischen den Innenseiten der Bodenprofile. Einstellung: Modullänge – 95 mm KLICK! Achtung! Die Rastverbindung ist auf sauberen Formschluss und Festigkeit zu prüfen. PMT EVO 2.0 EW...
  • Seite 6 Tower aufsetzen und montieren KLICK! RICHTIG! KLICK! FALSCH! PMT EVO 2.0 EW...
  • Seite 7 Quer- und Ballaststrebe mit Querstrebenverbinder montieren Minimum 15 mm M8x30 10 Nm PMT EVO 2.0 EW...
  • Seite 8 Ballaststein 3 + 4 auflegen und bis an den Tower schieben Ballaststeine auf der Doppelquerstrebe, Quer- und Ballaststrebe wie unter Schritt 3 beschrieben an beide Seiten des Towers montieren, Ballaststeine gleichmäßig verteilt auf die Querstreben auflegen PMT EVO 2.0 EW...
  • Seite 9 Montage am Tower RICHTIG! Mittel- und Endklemmen montieren und Module verschrauben 10 Nm FALSCH! Mittelklemme Minimum 20 mm Montage an Base 10 Nm RICHTIG! Endklemme KLICK! FALSCH! FERTIG! PMT EVO 2.0 EW...

  • Seite 10: Service-Hotline

    Service-Hotline +49 9225 9550 0 Wir beraten Sie gerne. Premium Mounting Technologies GmbH & Co. KG Industriestr. 25 D-95346 Stadtsteinach T +49 9225 9550 0 F +49 9225 9550 999 info@pmt.solutions www.pmt.solutions...
