Teba ZIP 95 Bedienungsanleitung Seite 2

1

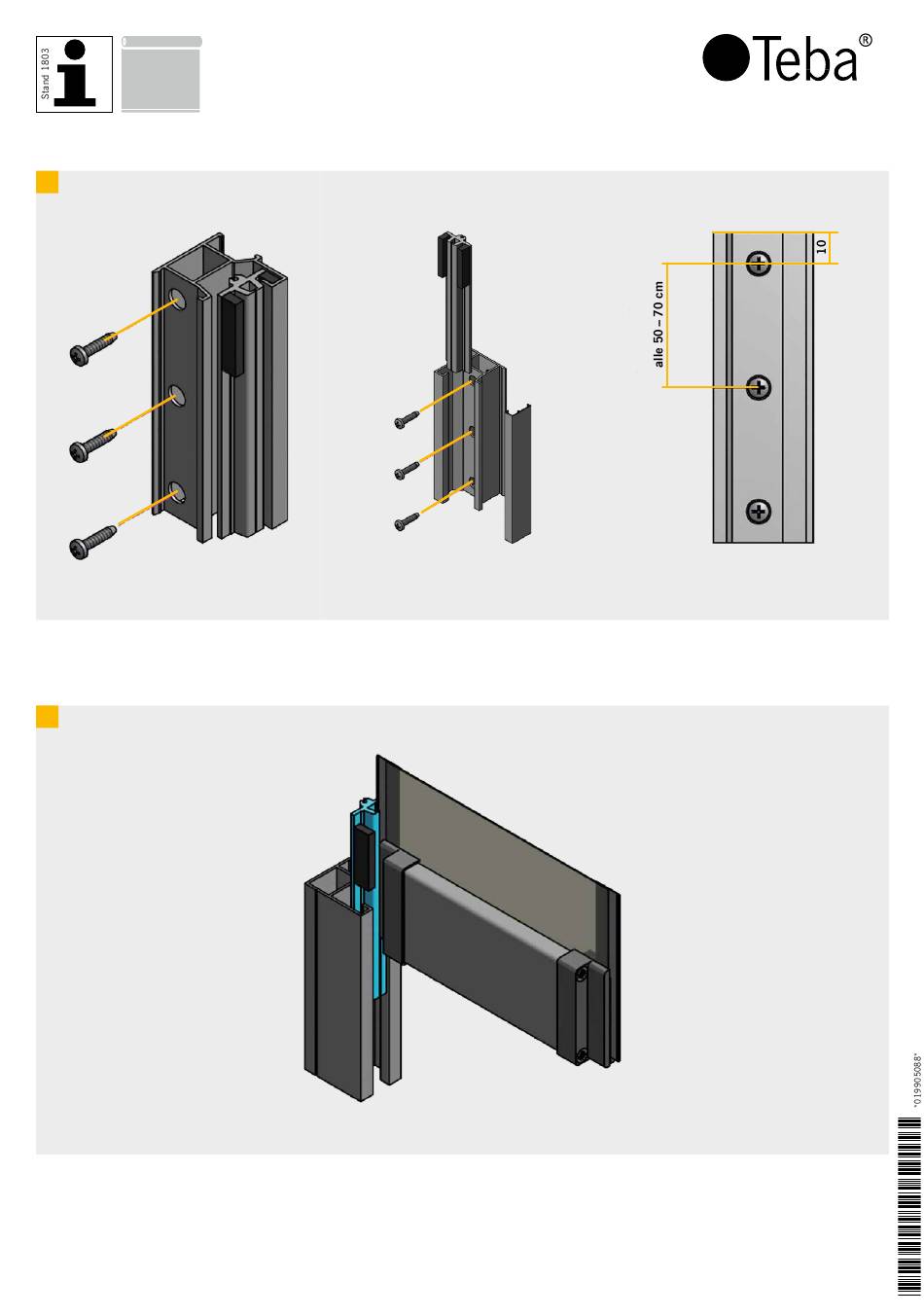

Rückwandmontage
Prüfen Sie vor der Montage, ob der Untergrund für die Befestigung der ZIP 95 geeignet ist. Befestigen Sie nun die Seitenführungen durch die dafür vorgesehenen
Bohrlöcher. (achten Sie stets darauf die Seitenführungen parallel zueinander und in Waage zu montieren) .
Nun setzen Sie das Innerrail (Kunststoffschiene) in die Seitenführung ein und drücken Sie die Blende auf die Seitenführung.
2
Für das Aufsetzen der Kassette führen Sie zuerst den Behang an beiden Seiten in die Seitenführungen ein. Abschließend setzen Sie nun die Kassette auf die Seitenführun-
gen auf. (Um eine höhere Stabilität zu erreichen und die Vibrationen zu vermindern, sollte man die Kassette ggf. zusätzlich mit dem Befestigungsuntergrund verbinden).
Technische Weiterentwicklungen, Änderungen und Irrtümer vorbehalten!
Rollo Modell ZIP 95
(2-teilige Seitenführung)
Seitenwandmontage
Teba GmbH & Co. KG, Postfach 990151, 47298 Duisburg · www.teba.de
