Teba Rollo objekt 115 Bedienungsanleitung

Profilführung montieren
3b. Profile anschrauben Typ R155
a. Bohrungen Ø8 mm mit den Bohrungsstopfen verschließen.
Hinweis: Es ist darauf zu achten, daß die Profile parallel zueinander
und im rechten Winkel zur Rollokassette verlaufen.
Die Außenseite des Seitenprofils verläuft bündig mit der
Außenseite der Rollokassette.
b. Endkappen durch Spannung der Schnur auf die Profile
aufsetzen.
Endkappe
Seitenprofil
Einfallprofil montieren
a. Anzahl der Befestigungsbohrungen bestimmen.
∆ Wichtig! Bohrungsabstand 25 mm vom Profilende,
b. Bohrer Ø4 mm auf Profilmarkierung ansetzen und durchbohren.
c. Einfallprofil anschrauben.
Hinweis: Die Unterseite des Einfallprofils verläuft bündig mit dem
Seitenprofil (Unterseite der Endkappe).
Profilmarkierung
Seitenprofil
Bohrungsstopfen
Endkappe
© 2006 BENTHIN • Nachdruck – auch auszugsweise – nur mit schriftlicher Genemigung • Änderungen und
Seitenprofil
Einfallprofil
weitere Bohrungen gleichmäßig aufteilen.
Einfallprofil
bündig
Irrtum für den gesamten Inhalt vorbehalten • 24-08-06 • 03001843
*019905085*

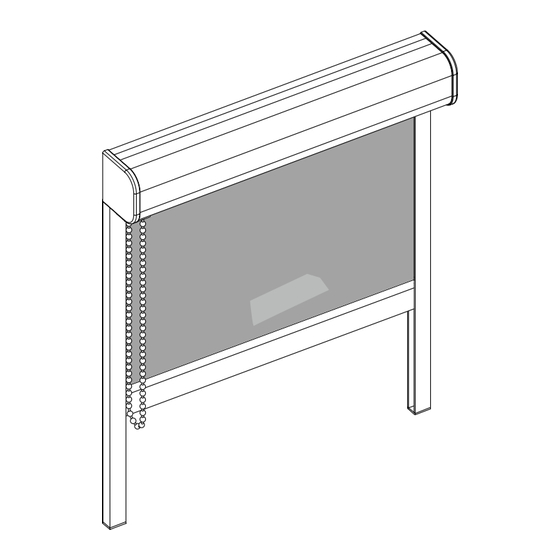

Teba Rollo objekt
Modell 115
Profilführung
Montage Profilführung
für Rollo Typ R115 und Typ R155
Maße in mm
Verehrte Kundin, verehrter Kunde,
die Profilführung ist eine Option für Ihr Rollo 115.
die Profilführung ist eine Option für Ihr Rollo Typ R115 und
Die Montage der Profilführung erfolgt, nachdem das Rollo 115
Typ R155. Die Montage der Profilführung erfolgt, nachdem
montiert wurde.
das Rollo Typ R115/R155 montiert wurde.
Bitte lesen Sie die nachfolgenden Hinweise sorgfältig vor der
Bitte lesen Sie die nachfolgenden Hinweise sorgfältig
Montage.
vor der Montage.
Das nötige Montagematerial liegt Ihrem Rollo bei.
Das nötige Montagematerial liegt Ihrem Rollo bei.
Ihr
Rollo
Hersteller
Technische Weiterentwicklungen, Änderungen und Irrtümer vorbehalten!
Teba GmbH & Co. KG, Postfach 990151, 47298 Duisburg · www.teba.de
