C760
Smart-Zylinder
Benutzerhandbuch
www.waferlock.com
ISO9001 CERTIFIED

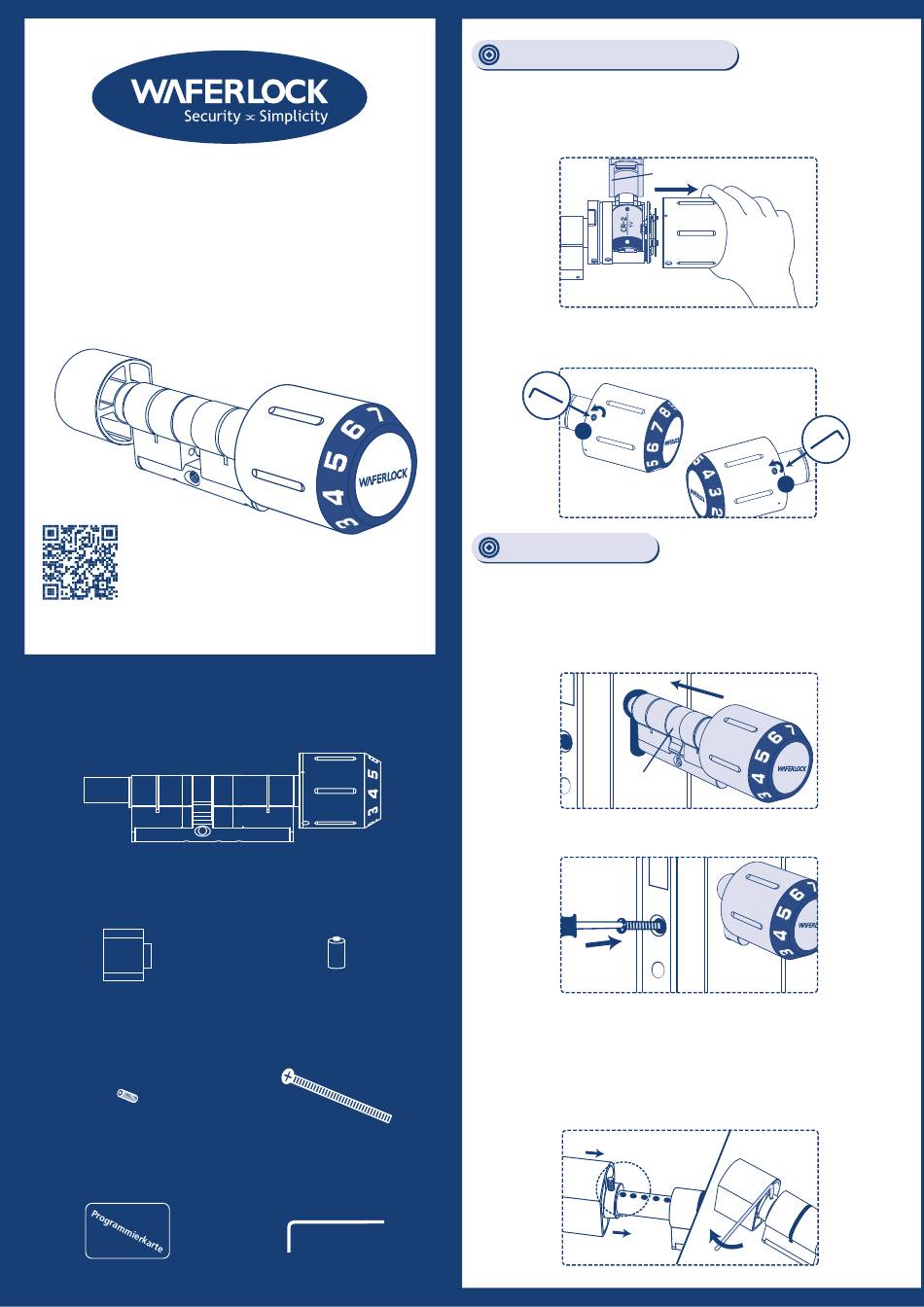

Teileverzeichnis für Smart-Zylinder
■
Elektronischer Schließzylinder x 1
■ Innenknauf x 1
■ Innenknaufschraube x 1
■ Programmierkarte x 1
■ Batterie x 1 ( CR2 )
■ M5-Schraube x 1
■ L-förmiger
Sechskantschlüssel x 1
BATTERIEMONTAGE
1
Entfernen Sie den äußeren Zylinderknauf
(Ziehen Sie es mit Kraft heraus) und legen
Sie eine CR2-Batterie ein.
2
Ziehen Sie die Schrauben mit dem
Sechskantschlüssel gegen den Uhrzeigersinn an.
1
Einbauskizze
Einbauskizze
1
Schieben Sie den elektronischen Zylinder durch
die Tür in die richtige Position, nachdem Sie den
Nocken bündig mit dem Zylinderkörper
ausgerichtet haben.
Nocken
2
Ziehen Sie die M5-Schraube vollständig an.
3
Führen Sie den Innenknauf sauber ein, bis er
die richtige Position entsprechend der von Ihnen
gemessenen Stärke erreicht. Ziehen Sie die
Schraube mit dem Sechskantschlüssel vollständig
an. (Der Innenknauf des C760 ist verstellbar)
Batterieabdeckung
2
