C760
Cilindro Elettronico Smart
Manuale Utente
www.waferlock.com
ISO9001 CERTIFIED

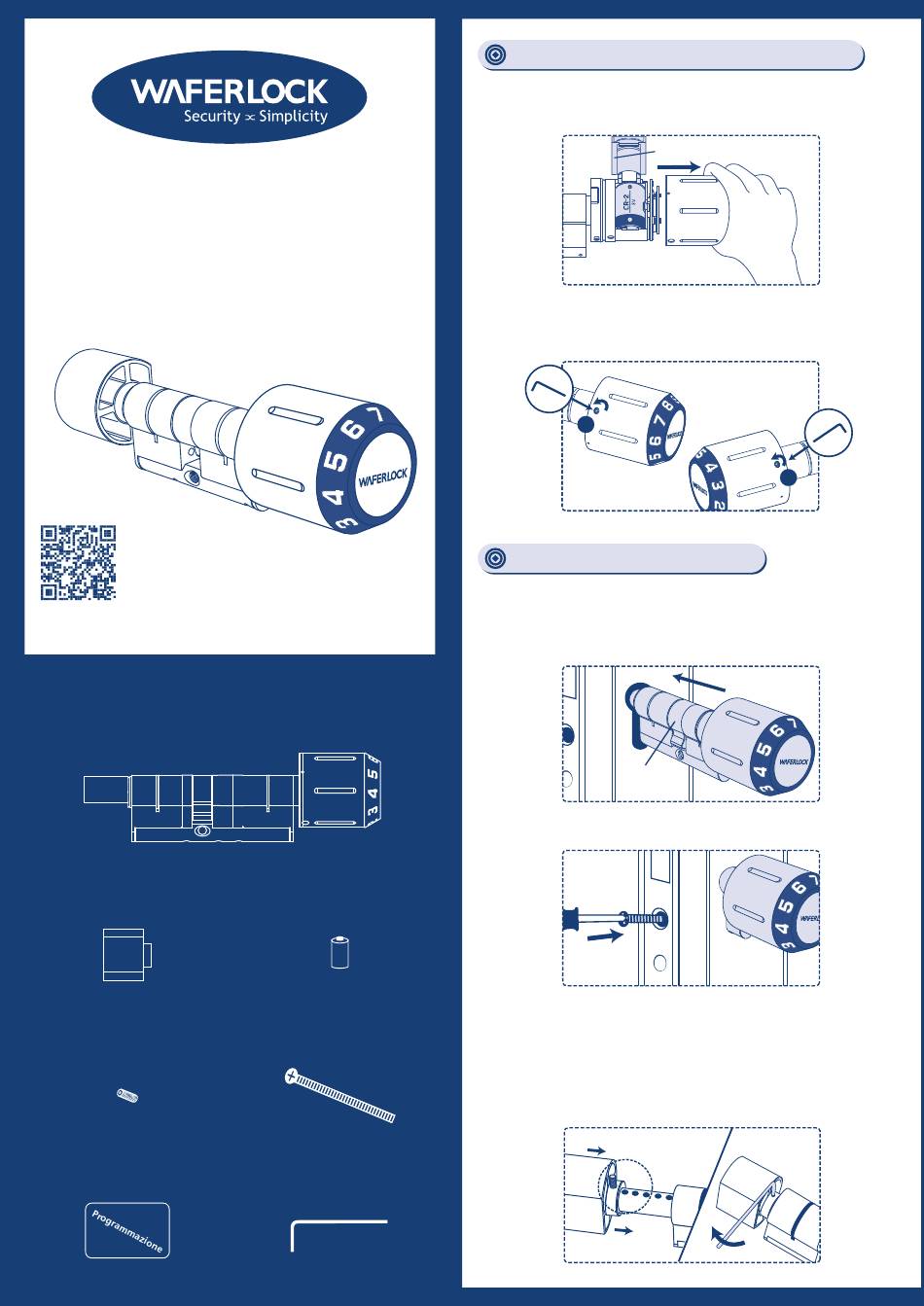

Lista delle Parti del Cilindro C760
■
Cilindro elettronico x 1
■ Pomello interno x 1
■ Vite Pomello Interno
■ Card di Programmazione x 1
■ Batteria x 1 (CR2)
■ Vite M5 x 1
■ Chiave a L Brugola x 1
INSTALLAZIONE DELLA BATTERIA
1
Rimuovere il pomello esterno del cilindro
(Tirare fuori con forza) e inserire una batteria CR2.
2
Serrare le viti con la chiave esagonale in senso
antiorario.
1
Einbauskizze
Guida all' Installazione
1
Inserire correttamente il cilindro elettronico
attraverso la porta dopo aver allineato la
videocamera a filo con il corpo del cilindro.
Camma
2
Avvitare completamente la vite M5 di fissaggio.
3
Inserire il pomello interno fino alla posizione
corretta in base alla misura rilevata.
Avvitare completamente la vite di fissaggio
con la chiave a brugola.
(La manopola interna del C760 è regolabile.)
Coperchio della batteria
2
