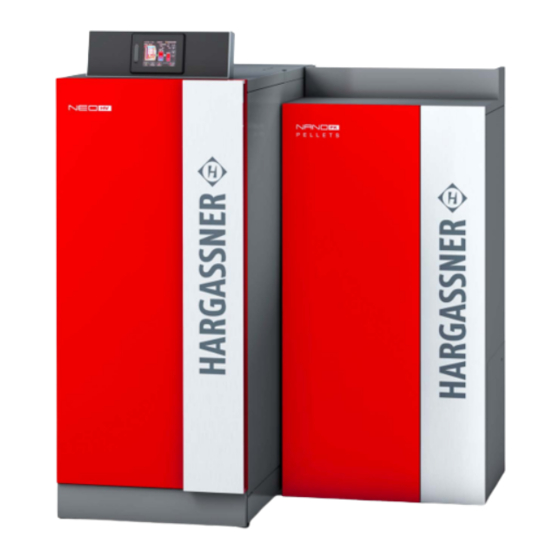

Hargassner Nano-PK 20-32 Montageanleitung

Pelletsanlage-kombikessel
Vorschau ausblenden Andere Handbücher für Nano-PK 20-32:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M o n t a g e a n l e i t u n g
P e l l e t s a n l a g e - K o m b i k e s s e l
N a n o - P K 2 0 - 3 2
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.com
DE
- V04 02/2023 - 11059405

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hargassner Nano-PK 20-32

Inhaltszusammenfassung für Hargassner Nano-PK 20-32

  • Seite 1 P e l l e t s a n l a g e - K o m b i k e s s e l N a n o - P K 2 0 - 3 2 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5...

  • Seite 2: Inhaltsverzeichnis

    3.5 Technische Daten Stückholzkessel Neo-HV 20-60 ....10 3.6 Technische Daten Pelletskessel Nano-PK 20-32 ....11 4 Übersicht Lieferumfang.
  • Seite 3 17 Inbetriebnahme der Anlage......37 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 4: Allgemeines

    • Witterungsgeschützte und frostsichere Ausführung sicherstellen. • Staubdicht ausführen. • Auf einfache Zutritts- und Befüllmöglichkeiten achten. • Sicherheitseinrichtungen laut örtlichen Bestimmungen installieren. • Sicherheitshinweise bei der Zutrittsmöglichkeit anbringen. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 5: Transport

    • Mindestabstände und Raumbedarf beachten • Zeichnung der Einbaumaße • Für den Zugang zum Kamin 600 mm freilassen Bezeichnung Kombi - Nano-PK 20-32 Raumhöhe min. 220 cm HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 6: Einbaumaße Kombianlage Neo-Hv Nano-Pk 20-32

    Kaminzugang optimal 600 min. 150 660 (740) bei Kaminzugang optimal 600 Maße in (...) gültig für Neo-HV 40-60 alle Maße in mm Ø 150 Ø 130 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 7: Kombikessel Nano-Pk 20-32 Links (Rauchrohr Senkrecht)

    260 (275) min. 700 min. 150 660 (740) bei Kaminzugang optimal 600 alle Maße in mm Maße in (...) gültig für Neo-HV 40-60 Ø 130 Ø 150 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 8: Kombikessel Nano-Pk 20-32 Rechts (Rauchrohr Waagrecht)

    0 bei Kaminzugang optimal 600 min. 150 660 (740) bei Kaminzugang optimal 600 Maße in (...) gültig für Neo-HV 40-60 alle Maße in mm Ø 150 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 9: Kombikessel Nano-Pk 20-32 Links (Rauchrohr Waagrecht)

    Ø 150 Ø 130 min. 700 (275) 660 (740) min. 150 bei Kaminzugang optimal 600 Maße in (...) gültig für Neo-HV 40-60 alle Maße in mm Ø 150 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 10: Technische Daten Stückholzkessel Neo-Hv 20-60

    230 V, 50 Hz, 13 A Leistungsaufnahme Vorlauf-, Rücklauf-Höhe 1500 1562 VL-, RL-Höhe mit Rücklaufanhebung 1780 1805 * Bei Verwendung des optionalen Rauchrohrsets muss der maximale Kaminzug auf 20 Pa eingestellt werden. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 11: Technische Daten Pelletskessel Nano-Pk 20-32

    Fassungsvermögen Tagesbehälter Fassungsvermögen Aschebox Liter ca. 26 Bezeichnung Einheit Hydraulikmodul (optional) Höhe Anschluss Vorlauf (VL) 1650 1630 Höhe Anschluss Rücklauf (RL) 5/4 IG Anschluss VL / RL Zoll HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 12: Übersicht Lieferumfang

    Verrohrung im Kessel für bauseitige Hydraulik Rauchrohr-Set: Anschluss beider Kessel an einem Kamin Sammelrauchrohr-Set Anschlüsse: Ø 130 mm Nano-PK 20-32 Ø 150 mm HV 20-60 Ø 150 mm Kamin HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 13: Abladen Der Anlage

     Lastaufnahmepunkt ist nicht über dem Schwerpunkt Demontage des oberen Wartungsdeckels  Linke Verkleidungstür öffnen  Schraube (2) des Wartungsdeckels lösen  Deckel etwas nach hinten schieben und nach oben abnehmen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 14: Aufstellen

     Transporthölzer von der Anlage entfernen  Ist das Einbringen durch bauliche Gegebenheiten (Wendeltreppe etc.) mit den zuvor genannten Varianten nicht möglich, kann der Kessel auch mit Tra- gehilfen eingebracht werden HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 15: Montage Der Stellfüße

     Für den rechten hinteren Stellfuß (2) die Ausnehmung (3) für die RLU-Leitung herausbrechen und umbiegen  Die beiden vorderen Stellfüße einstellen und waagrecht ausrichten  Sechskantschlüssel / Schlitzschraubenzieher HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 16: Einstellen Der Verkleidung

    Demontage der Verkleidungstür  Tür öffnen und festhalten  Beide Scharniere lösen  Hinten am Scharnier die Entriegelung betätigen  Tür nach vorne von der Montageplatte abnehmen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 17: Montagehinweise Für Pelletsschläuche Und Pellets-Stahlrohre

     Kupferdraht aus dem Schlauch abziehen und ca. 5 cm von der Isolierung befreien  Kupferdraht zwischen Stutzen und Schlauch einklemmen  Schlauch über den Stutzen stecken  Schlauch mit Schlauchschelle am Stutzen befestigen Stutzen Schlauch Schlauchschelle HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 18: Kennzeichnung Der Pelletsschläuche

    Verhindert eine Verwechslung bei der Montage oder bei Wartungsarbeiten. 8.2.1 Punktabsaugung RAPS Anschluss Retourluft oben Anschluss Pellets Saugen unten 8.2.2 Raumaustragungsschnecke RAS  Je nach Platzverhältnissen den Pelletsschlauch links oder rechts am Stutzen anschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 19: Pellets-Wochenbehälter Pwb Und Pellets-Erdtank

    Pellets-Wochenbehälter PWB und Pellets-Erdtank Anschluss Anschluss Pellets Saugen Retourluft 8.2.5 Umschalteinheit AUP oben Anschluss Retourluft Anschluss Pellets Saugen unten 8.2.6 Pelletsbehälter an der Anlage Anschluss Anschluss Pellets Saugen Retourluft Nano-PK HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 20: Verlegen Von Pelletsschläuchen

     Je größer der Radius, desto besser erfolgt der Pelletstransport  Oder Richtungswechsel mit 90°-Stahlrohrbögen ausführen 8.3.2 Verlegen des Retourluftschlauches  Verlegeradius von mindestens 30 cm nicht unterschreiten  Mit beigelegter Schablone prüfen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 21: Verlegeschema Der Pelletsschläuche / Höhendifferenz Überwinden

    Siehe „Wandbefestigungselemente“ auf Seite 22.  8.3.4 Keine Schlaufenbildung bei den Pellets-Saugschläuchen  Beim Verlegen keine Auf- und Ab-Schlaufen (Säcke) in der Schlauchführung bilden  Zurückfallende Pellets können den Saugschlauch verstopfen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 22: Zubehör Für Pelletsschläuche Und Pellets-Stahlrohre

     Ab 70 kW Anlagenleistung Pellets-Saugschläuche Richtungswechsel aus- schließlich mit 90°-Stahlrohrbögen ausführen 8.4.4 Brandschutzmanschette für Pelletsschläuche  Bei jedem Wanddurchbruch eine Brandschutzmanschette auf dem Pellets- schlauch montieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 23: Ausführung Des Brennstofflagerraumes

    • Belüftung bevorzugt ins Freie führen  Eintritt von Regenwasser über die Lüftungsöffnungen verhindern • Lüftungsquerschnitt laut örtlichen geltenden Bestimmungen ausführen  Unterschiedliche Querschnitte je nach Lagerraumgröße und -ausführung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 24: Sicherheit Im Brennstofflagerraum

     Den Aufkleber im Zugangsbereich zum Brennstofflagerraum (Lagerraumtür etc.) so anbringen, dass er gut sichtbar ist und vor dem Befüllen des Lagerraumes nochmals gelesen wird  Aufkleber auf einer ebenen, gut haftenden Fläche anbringen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 25: Einrichtungen Bauseits

     Ausreichende Zufuhr von Verbrennungsluft gewährleisten  Zugänglich für Betrieb, Überprüfung und Wartung  Keine entzündlichen Materialien in der Nähe der Anlage lagern  Keine chlorhaltigen Reinigungsmittel und Halogenwasserstoffe benützen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 26: Ausführungen Des Heizraumes

     Zum Befestigen der Abdeckung mindestens 10 Schrauben verwenden  Zwischen der Raumaustragung und der Mauer einen Spalt lassen  Verhindert Schallübertragung  Füllung: mit Steinwolle EI 90 (F90) ausfüllen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 27: Belüftung Des Heizraumes (Bei Anlagen Ohne Rlu)

    (Länge 25 cm) • Bei Verwendung eines Zuluftschlauches, diesen vor mechanischer Beschädi- gung schützen  Um Kondenswasser zu vermeiden, ist eine Isolierung nach EnEV erforder- lich (nur Deutschland) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 28: Kaminanschluss, Rauchrohr

     Zur Reduzierung der Kondenswasserbildung  Isolierung (Steinwolle alukaschiert) 30 mm, optimal > 50 mm  Stöße verkleben  Keine brennbaren Materialien innerhalb von 20 cm bei isoliertem Rauchrohr HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 29  Schrauben und Muttern des Blinddeckels lösen und den Deckel entfernen  Rauchrohranschluss oben demontieren und an der Öffnung des Rauch- gaskanals montieren  Die obere Öffnung mit dem Blinddeckel verschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 30: Kaminzugbegrenzer

    Warmwasser-Aufbereitung mittels Pufferspeicher mit integrierter Brauchwasser- pufferseitig wendel oder integriertem Boiler oder externem Boiler. Brauchwasser  Zum Schutz vor Verbrühungen zwingend ein thermisches Mischventil einbauen Thermisches Mischventil Kaltwasser HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 31: Erweiterungen Internes Hydraulikmodul

    Empfehlung: Bei einer bauseitigen Verrohrung diese wie die Integrierte Verrohrung ausführen. 11.4 Sicherheitsgruppe  Sicherheitsgruppe (5) im Rücklauf verbauen  Bei einem verbauten Grundmodul IHM ist die Sicherheitsgruppe vormontiert  Dichtheit prüfen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 32  Ablauf muss frei sein: Verstopfungen umgehend beseitigen  Ablauf mit Siphon ausführen  Ablauf nach hinten, unten oder seitlich möglich  Bauseits Ausdehnungsgefäß im Rücklauf (Puffer / Boiler) installieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 33: Elektrische Installationen

    • Außentemperaturfühler montieren  Nicht in direkter Sonneneinstrahlung montieren • Erdungsklemme der Anlage am Schutzleiter im Schaltschrank anschließen 12.1 Kabelmontage  Kabel und Fühler laut beiliegendem Elektrohandbuch anschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 34: Fühlermontage

    Ausführung als Thermoelement (Typ K) mit angeschlossener Fühlerleitung. Nano-PK 20-32  Fühlerleitung nicht beschädigen oder knicken  Beim Verlängern der Leitung auf den Mindestquerschnitt achten Nano-PK 6-15 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 35: Kessel-, Boiler-, Puffer- Und Fremdwärmefühler

    Raumtemperatur) Kessel- Rücklauf- fühler fühler Pufferfühler oben 3340 - 3650  knapp unterhalb Vorlauf Pufferfühler Mitte zwischen oben und unten Pufferfühler unten knapp oberhalb Rücklauf HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 36: Fernbedienung Fr25 / Fr35 / Fr40

    Verwendbar für alle Heizkreise (HKM, HKR und HKA). Buskabel 2x2x0,5 mm², geschirmt und paarverseilt (z. B.: LiYCY)  Bei Kabellängen ab 100 m einen Querschnitt von 0,75 mm² HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 37: Heizkreismodul, -Platine Oder -Regler

    Inbetriebnahme der Anlage G E F A H R Verletzungsgefahr, Sachschaden Verletzungen, Beschädigungen an der Anlage durch unbefugte Inbetriebnahme • Einschalten oder Erstinbetriebnahme nur durch Hargassner Ges mbH geschultes Fachpersonal. • Unbefugte Inbetriebnahme verhindern • Keine Arbeitsvorgänge an der Anlage ausführen •...
  • Seite 38 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 39 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 40 Hargassner-Location Hargassner distribution partner AUSTRIA GERMANY HARGASSNER Ges mbH HARGASSNER DE GmbH Anton Hargassner Strasse 1 Heraklithstraße 10a A-4952 Weng D-84359 Simbach/Inn Tel. +43 (0) 77 23 / 52 74 Tel. +43 (0) 77 23 / 52 74 Fax +43 (0) 77 23 / 52 74 - 5 Fax +43 (0) 77 23 / 52 74 - 5 hargassner.com...
