Kapitel 2. Komponenten des Rechenknotens
Mithilfe der Informationen in diesem Abschnitt erfahren Sie alles über die Komponenten Ihres
Rechenknotens.
Vorderansicht
In diesem Abschnitt werden die Stromversorgungsfunktionen und Funktionen der Steuerelemente und
Anzeigen an der Vorderseite des Rechenknotens beschrieben.
Steuerelemente, Anschlüsse und Anzeigen des Rechenknotens
Diese Informationen enthalten Details zu Steuerelementen, Anschlüssen und Anzeigen.
In der folgenden Abbildung sind die Tasten, Anschlüsse und Anzeigen auf der Systemsteuerung dargestellt.

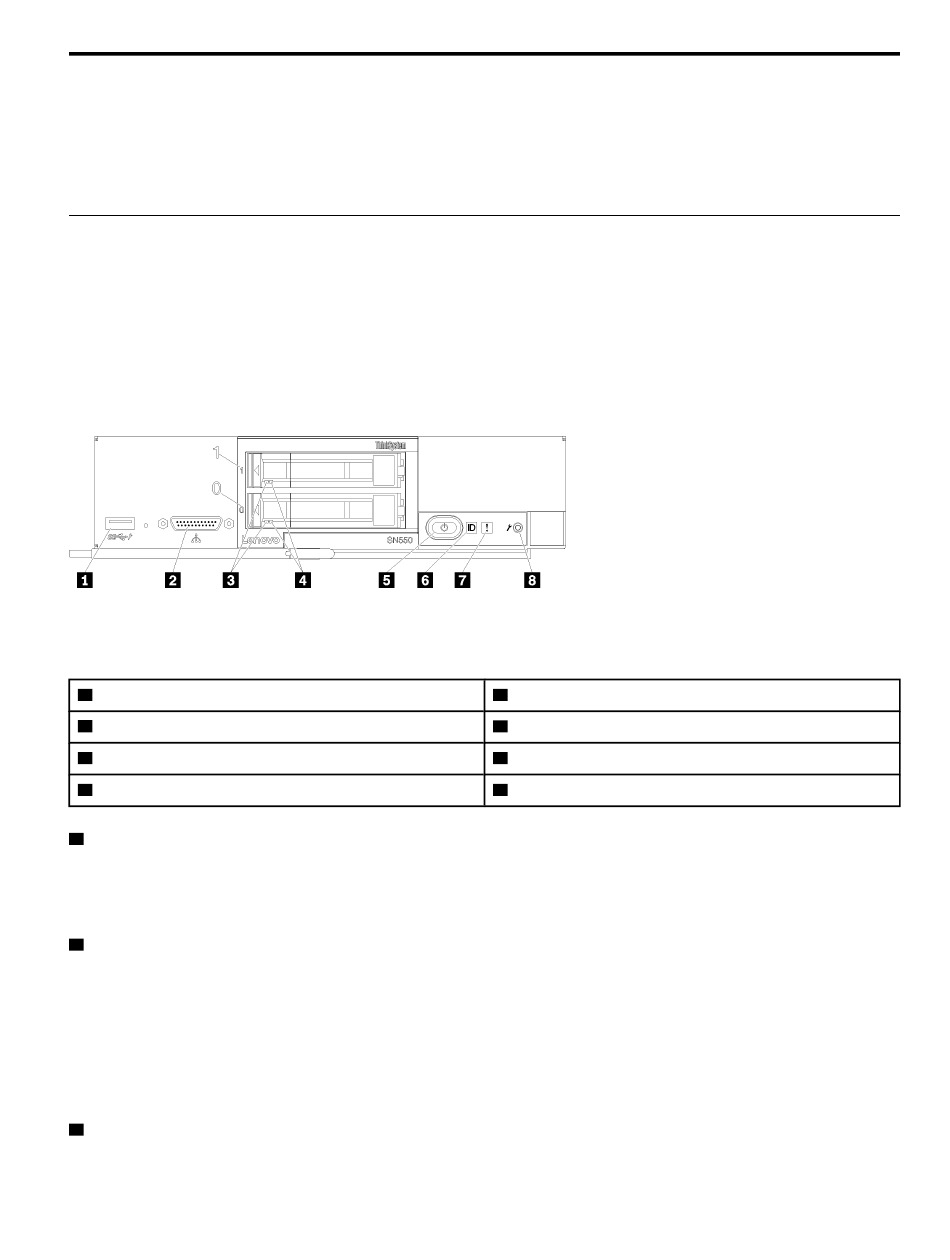

Abbildung 4. Tasten bzw. Schalter, Anschlüsse und Anzeigen an der Steuerkonsole des Rechenknotens
Tabelle 4. Tasten bzw. Schalter, Anschlüsse und Anzeigen an der Steuerkonsole des Rechenknotens
USB 3.2 Gen 1-Anschluss
1
KVM-Anschluss
2
Betriebsanzeige für Laufwerk (grün)
3
Anzeige für Laufwerkstatus (gelb)
4
USB 3.2 Gen 1-Anschluss
1
Schließen Sie eine USB-Einheit an diesem USB 3.2 Gen 1-Anschluss an.
Anmerkung: Es ist ein bewährtes Verfahren, eine USB-Einheit an der Vorderseite von jeweils nur einem
Rechenknoten in einem Lenovo Flex System Gehäuse anzuschließen.
KVM-Anschluss
2
Schließen Sie das Konsolenverteilerkabel an den Anschluss an (siehe
Achtung: Verwenden Sie ausschließlich das Konsolenverteilerkabel, das mit dem Gehäuse geliefert
wurde. Wenn Sie versuchen, ein Konsolenverteilerkabel eines anderen Typs anzuschließen,
beschädigen Sie möglicherweise das Konsolenverteilerkabel und den Rechenknoten.
Anmerkung: Es ist ein bewährtes Verfahren, das Konsolenverteilerkabel jeweils an nur einem
Rechenknoten in einem Lenovo Flex System Gehäuse anzuschließen.
Betriebsanzeige für Laufwerk (grün)
3
Es befinden sich grüne Anzeigen auf allen Hot-Swap-Laufwerken. Diese grüne Anzeige leuchtet, wenn
eine Aktivität auf dem zugehörigen Festplattenlaufwerk oder Solid-State-Laufwerk zu verzeichnen ist.
© Copyright Lenovo 2017, 2021
Netzschalter/Betriebsanzeige (grün)
5
Identifikationsanzeige
6
Fehleranzeige (gelb)
7
USB-Management-Taste
8
„KVM-Kabel" auf Seite
24).
15
