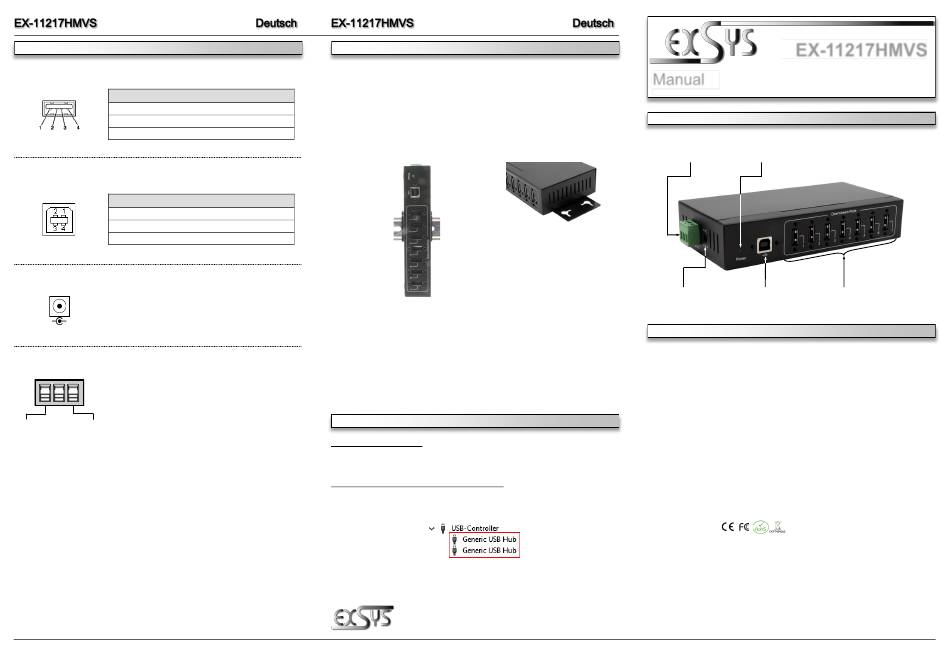

ANSCHLÜSSE
USB 2.0 A-Buchse:
USB 2.0 A-Buchse
Pin
Signal
1
VCC
2
DATA-
USB 2.0 B-Buchse:
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
5V DC-Buchse:
ACHTUNG!
Nur zur Verwendung mit im Lieferumfang enthaltenen
-
Netzteil oder einem anderem konformen Netzteil!
+
9V bis 36V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
+V
-V
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-11217HMVS
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersys-
tems.
Pin
Signal
1.
Installieren Sie den EX-11217HMVS mit dem DIN-Rail Kit auf eine Tragschiene oder mit
3
DATA+
den Wandmontagehalterungen an die Wand.
4
GND
Montage des DIN-Rail Kit mit
zwei Schrauben an der Rückseite
Pin
Signal
3
DATA+
4
GND
2.
Verbinden Sie das mitgelieferte USB 2.0 Kabel mit dem USB 2.0 Upstream B-Anschluss
des Hubs.
3.
Schließen Sie jetzt den Stromanschluss des im Lieferumfang enthaltenen Netzteils an die DC-
Buchse oder des optional erhältlichen Netzteils an den Terminal Block des Hubs an und
stecken Sie den Netzsteckers des Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 2.0 Kabels mit der
USB A-Buchse an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11217HMVS
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der USB Hub richtig installiert.
Montage der Wandmontagehalterung
an den Seiten
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
EX-11217HMVS
Manual
Vers. 1.0 / 15.09.22
LAYOUT
9-36V T-Block for optional
Power Supply
Power LED
5V DC-Connector for
1x USB 2.0
7x USB 2.0
Power Supply which is
Upstream B-Port
Downstream A-Port
included in the delivery
DESCRIPTION & TECNICAL INFORMATION
The rugged and industrial grade EX-11217HMVS USB hub in metal housing is equipped with
seven USB-A 2.0 ports. It supports all USB ports from 1.1 to 3.2 and can provide 500mA to
each USB port by powering via DC-Connector or Terminal Block. Each USB port on the EX-
11217HMVS is additionally screwable. The USB 2.0 bus optimally supports the performance of
the fast Genesys chipset. The EX-11217HMVS thus ensures secure data transfer and excellent
performance of up to 480Mbps. The EX-11217HMVS supports only Self-Powered mode and
thus it is mandatory to connect an external power supply. In addition, the EX-11217HMVS is
equipped with a 15KV ESD surge protection. The EX-11217HMVS supports IP30 standard and
comes with a DIN-Rail kit for installation on a DIN-Rail and Wall Mounting Brackets for a mount-
ing on a wall. The DIN-Rail Kit is screwed tight with two screws on the back. The Wall Mounting
Brackets can be attached to the sides of the EX-11217HMVS without screws.
Compatibility:
USB 1.1, 2.0 & 3.2
Operating System:
All Operating Systems
Connectors:
7x USB 2.0 A-Port, 1x USB 2.0 B-Port, 1x DC-Connector 5V,
1x Terminal Block 9-36V
Extent of Delivery:
EX-11217HMVS, Power Supply (5V/4A), USB 2.0 Cable,
DIN-Rail Kit, Wall Mounting Brackets, Manual
Certificates:
4
